7-10 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 图 7.4 . “ 建立新的元件 / 编辑所选元件 - 公共数据 ” 对话框 < 喂料 器 & 吸嘴 > 领域 < 喂料器 > 组合框 选择将供应部品的喂料器形式。 可选择的喂料器 形式如下。 SM8L: 用 8m m SM 带式喂料器 ( 大型 ) 供应部品。 SM8: 用 …
7-9
元件的登记
注 意 设定了Z深度(Depth Z)时就会反映到自动吸附高度(Pickup Z)，
因此设定了Depth Z时不要在“供料器底座”对话框以手动方式修
改Pickup Z。
如果是像利用压纹料带(emboss tape)供应的元件一样需要修改
吸附高度的元件，请修改元件的共同参数中的“Pickup Data”。(
请参考“7.1 新部件的登记” 中的“Pickup Data”选项卡对话框)
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<5.校正 - 视觉校正 (CHIP)> 领域
设定部品的校正数据。 在这个领域，显示在<2. 校正类型>和<3. 封装组>选择
的数据相对应的排列数据的编辑画面。
<公共数据> 按钮
设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “校正数据”。“校正数据” 按钮显示表达排列数据的画面。
7-10
Advanced Chip Shooter DECAN S2 Administrator’s Guide

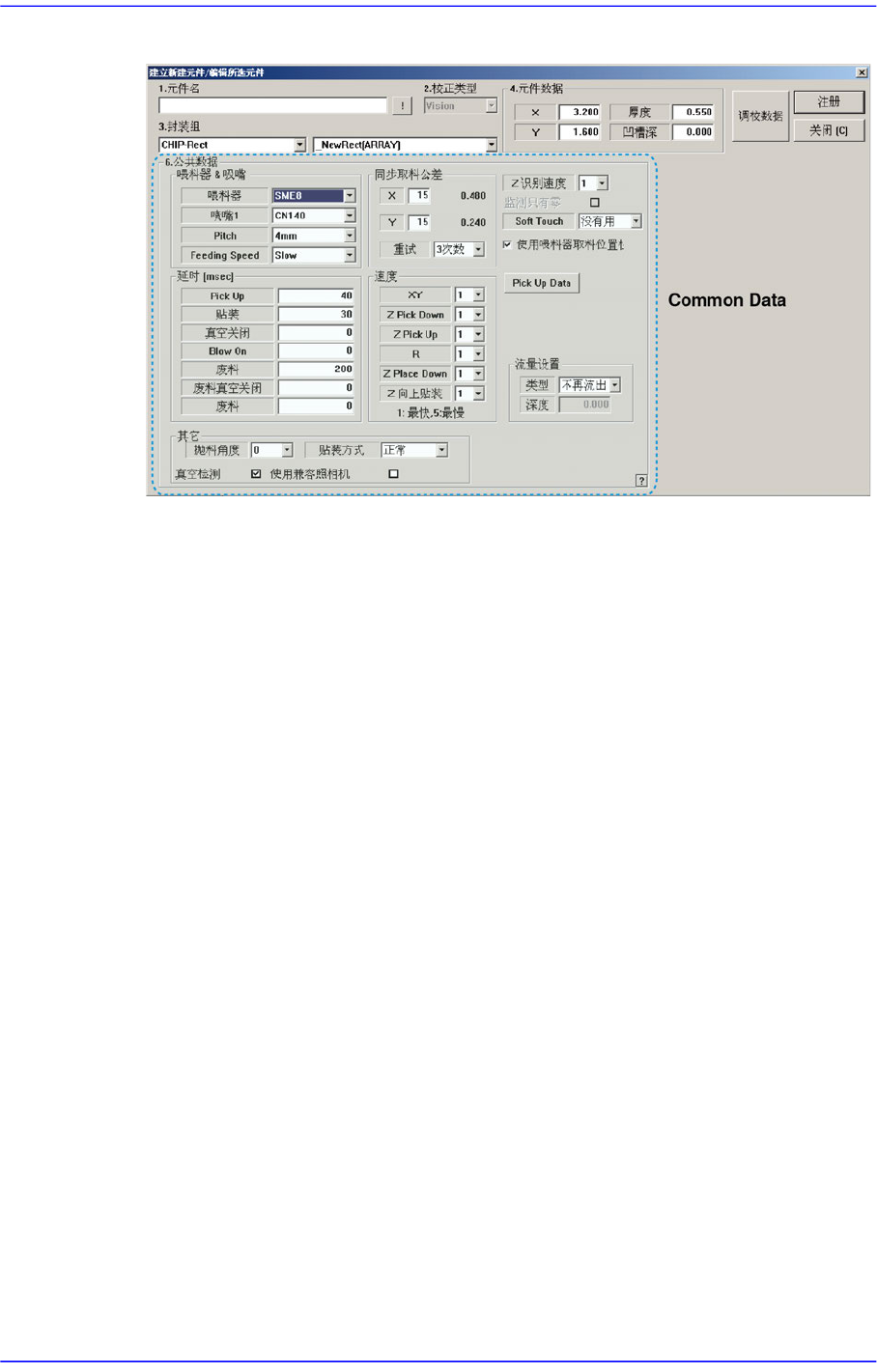

图
7.4 . “
建立新的元件
/
编辑所选元件
-
公共数据
”
对话框
<喂料器&吸嘴> 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
SM8L: 用8mm SM带式喂料器(大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用24mm SM带式喂料器供应部品。
SM32: 用32mm SM带式喂料器供应部品。
SM44: 用44mm SM带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
SME8: 利用8mm SM电动型带式喂料器(Tape Feeder)供应。
SME12: 利用12mm SM电动型带式喂料器(Tape Feeder)供应。
SME16: 利用16mm SM电动型带式喂料器(Tape Feeder)供应。
SME24: 利用24mm SM电动型带式喂料器(Tape Feeder)供应。
SME32: 利用32mm SM电动型带式喂料器(Tape Feeder)供应。
SME44: 利用44mm SM电动型带式喂料器(Tape Feeder)供应。
SME56: 利用56mm SM电动型带式喂料器(Tape Feeder)供应
。
7-11
元件的登记
SME72: 利用72mm SM电动型带式喂料器(Tape Feeder)供应。
SME8_AL: 利用8mm SM电动型Auto Loading 带式喂料器(Tape Feeder)供
应。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
(ML150, SPLarge1, SPLarge2, SPLarge3, CN020, CN030, CN040, CN040R,
CN065, CN070R, CN110, CN140, CN220, CN400, CN400N, CN750,
CNT0B, CNT20B, LightFixB, LightFlyB, ML150, MS150, SPSmall1,
SPSmall2, SPSmall3, SpLarge1, SpLarge2, SpLarge3, ULarge1, ULarg
e2,
ULa
rge3, UMedium1, Umedium2, Umedium3)
<间距>组合框
只适用于电动型带式喂料器(Tape Feeder)。选择<喂料器>组合框中所选
定的带式喂料器的节距。
<Splicing Skip> 编辑框
Splicing Check传感器检测到Splicing时，将按照此处设定的数量忽略元
件后才开始供应元件。
<Feeding Speed> 组合框
设置元器件的供应速度。对于需要调整元器件供应速度的元器件，请选
择慢速(Slow)或最慢速 (Slowest)。供应速度不妥当时，可能会造成吸附
错误。
正常(Normal)：以正常速度供应元器件。
慢速(Slow)：以稍低于正常速度的速度供应元器件。
最慢速(Slowest)：以最低速度供应元器件。
<Y Offset> 编辑框
把SME 8mm或SME 8mm Large电动式Tape Feeder供料器设定为4mm间
距后供应元件时，如果元件的Y尺寸为2.2mm以上，拾取元件时可能与
料带导件干涉。
此时，在<Y Offset>编辑框输入Y补偿值以便设定元件的拾取位置(输入
范围：0 ~ 0.5mm)。
