7-35 元件的登记 图 7.9 “Auto Teach the selected part-Good” 对话框 < 结果 > 显示 Auto T each 成功与否 。 < 更新 > 按钮 保存用 Auto T each 求出的部 件 Ali gn 数据， 关闭对话框。 < 取消 > 按钮 忽略用 Auto T each 求出的部 件 Ali gn 数据， 关闭对话框。 < 校…
7-34
Advanced Chip Shooter DECAN S2 Administrator’s Guide
为了在吸嘴末端吸附或脱着部件，ON/OFF该相应磁头的Vacuum。
<测试> 按钮
利用已设定的排列数据测试部品的识别动作。成功地完成测试后显示如下的信
息框。
测试失败时，显示以下的信息框。
<自动校正> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。
CHIP-Rect, TR, TR2,BGA, SOP, SOP2, SOJ, SOJ2, QFP, PLCC, Flip-Chip 等部品进
行。
7-35
元件的登记
图
7.9 “Auto Teach the selected part-Good”
对话框
<结果>
显示Auto Teach成功与否。
<更新> 按钮
保存用Auto Teach求出的部件 Align数据，关闭对话框。
<取消> 按钮
忽略用Auto Teach求出的部件 Align 数据，关闭对话框。
<校正数据> 领域
显示 Auto Teach结果数据。 Auto Teach失败则显示如下消息框。
图
7.10 “Auto Teach the selected part-Bad”
对话框
7-36
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Image Capture> 按钮
利用MFOV功能识别部件并进行登录时使用。在对各零部件有了认识了解以
后，MMI会将这些认识了解综合起来，通过 ’SMVision’窗口向您展示各零部件
的样式。

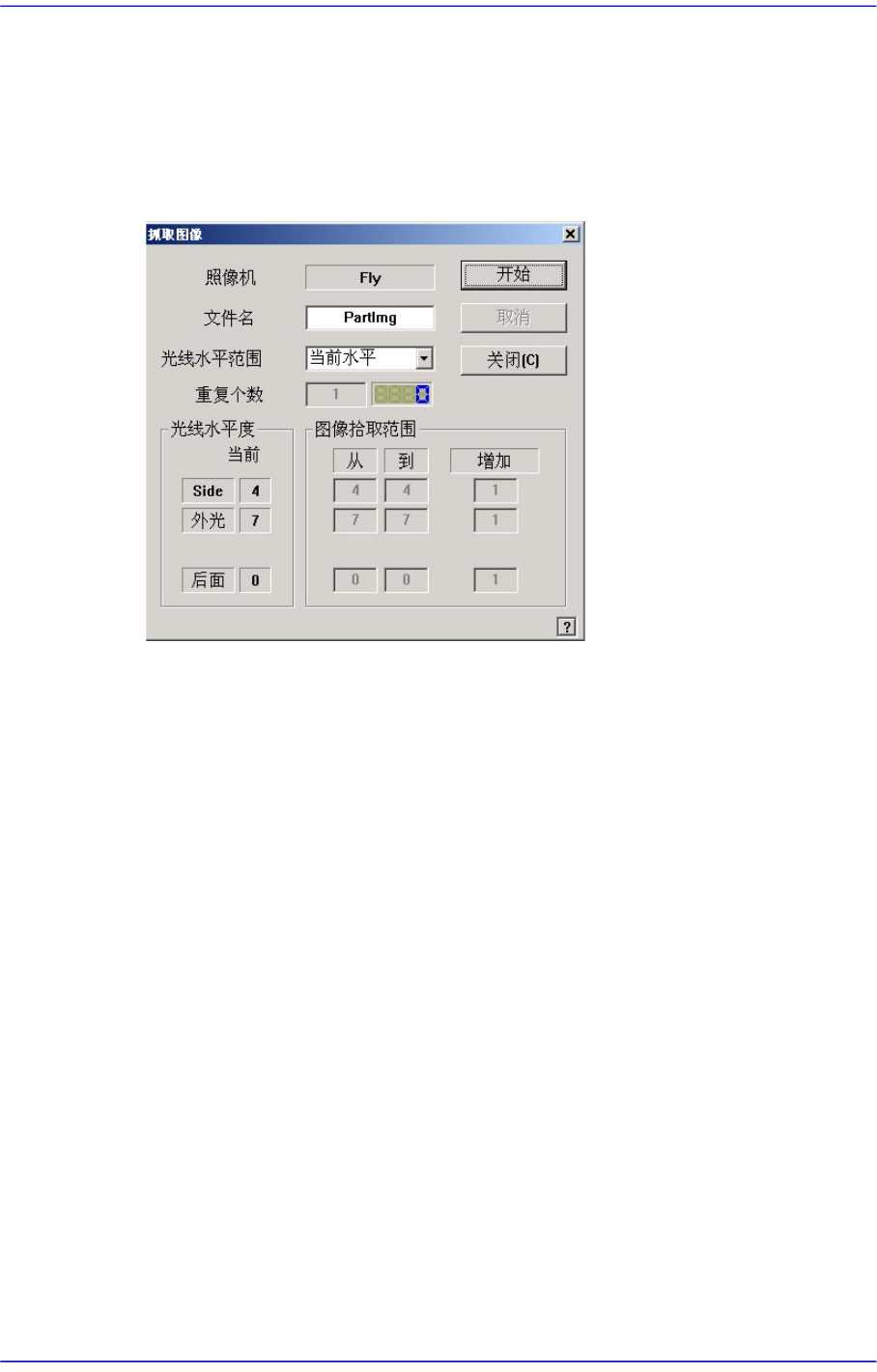

图
7.11 “
自动校正
”
信息框
<照像机> 标题框
表示用在Image Capture的Camera。
<文件名> 编辑框
输入使用在Image 保存的文件名。
<光线水平范围> 组合框
选择各照明别照明值基本设置范围。
Rough
所有照明的照明值每增加5，并保存形象（Image）。
Fine
当前设置的照明值前后2阶段范围内照明值每增加1保存Image。
All Range
对所有照明值领域保存 Image。
User Define
用户指定照明值变化范围及间隔。
重复个数
表示Image的储存次数。
光线水平度
