7-41 元件的登记 注 意 即使是像下列图形一样在元件的 Body 上有 黑色圆形状的芯片元 件， 也利用 “LED 反面检查 ” 功能登记 元件。 否则， 即使 正常吸附了元件也会被判定为没有吸附元件而发生错 误。 1: 把 Body 上的黑色圆形状错误地识别成吸嘴 2: 适用 LED 反面检查功能识别了正常元件 < 细节 > 按钮 执行 “LED 颠倒 功能确认 ” 详细事项设置对话框。 圈选了 <LED 翻…
7-40
Advanced Chip Shooter DECAN S2 Administrator’s Guide
选择<使用线圈检查>选择框时被激活。
识别部件形象时，识别的部件形象与<类型>组合框中选定的Vision
algorism数据吻合程度的数值化表示称作“score”。此 “score” 取值范围在
0~1000点。
即使此处输入“0”,仍适用基本值300。

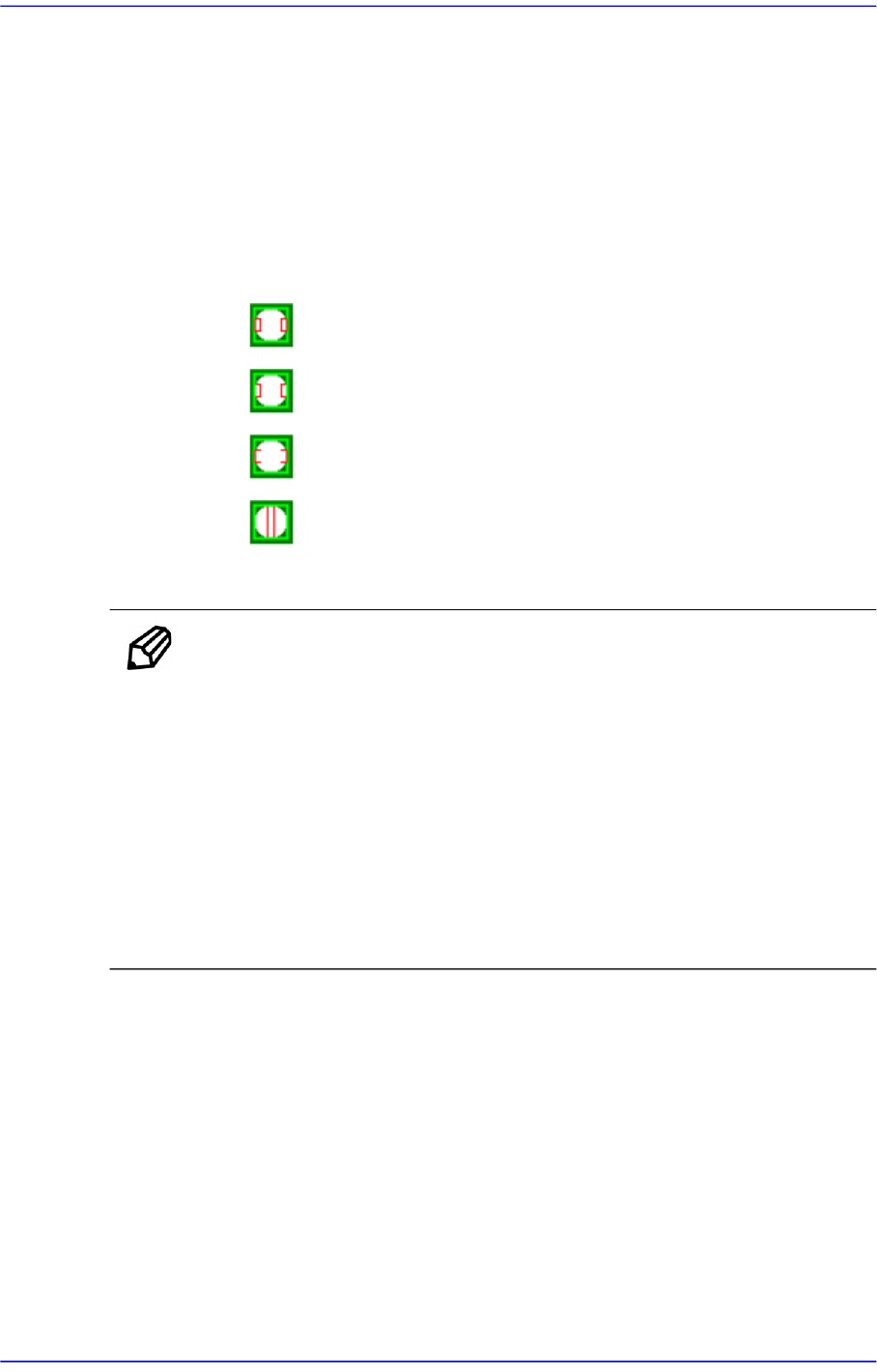

<类型> 组合框
识别时请选择适合识别Coil部件的形象。
: 清楚地识别出左右侧的亮区形象时
: 左右侧的亮区形象外侧边缘不清楚时
: 左右侧的亮区形象内侧边缘不清楚时
: 清楚地识别部件中间形象时
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
备 注 0603的 Align Data设置
0603R在正常吸附和异常吸附之间的形象差距很小，应把
Tolerance项目的L设置为10%。
0603C因照明状态不同显示的部件大小略有不同，因此
Tolerance项目的L设置为20%。
与0603C相同地设置0603L。
此时，照明Side设置为6，Outer设置为5。
建议用Autoteach登记部件。
<Option> 领域
设定排列尺寸。
<使用LED轻击检查> 选择框
使用LED颠倒检查功能时选择。
7-41
元件的登记

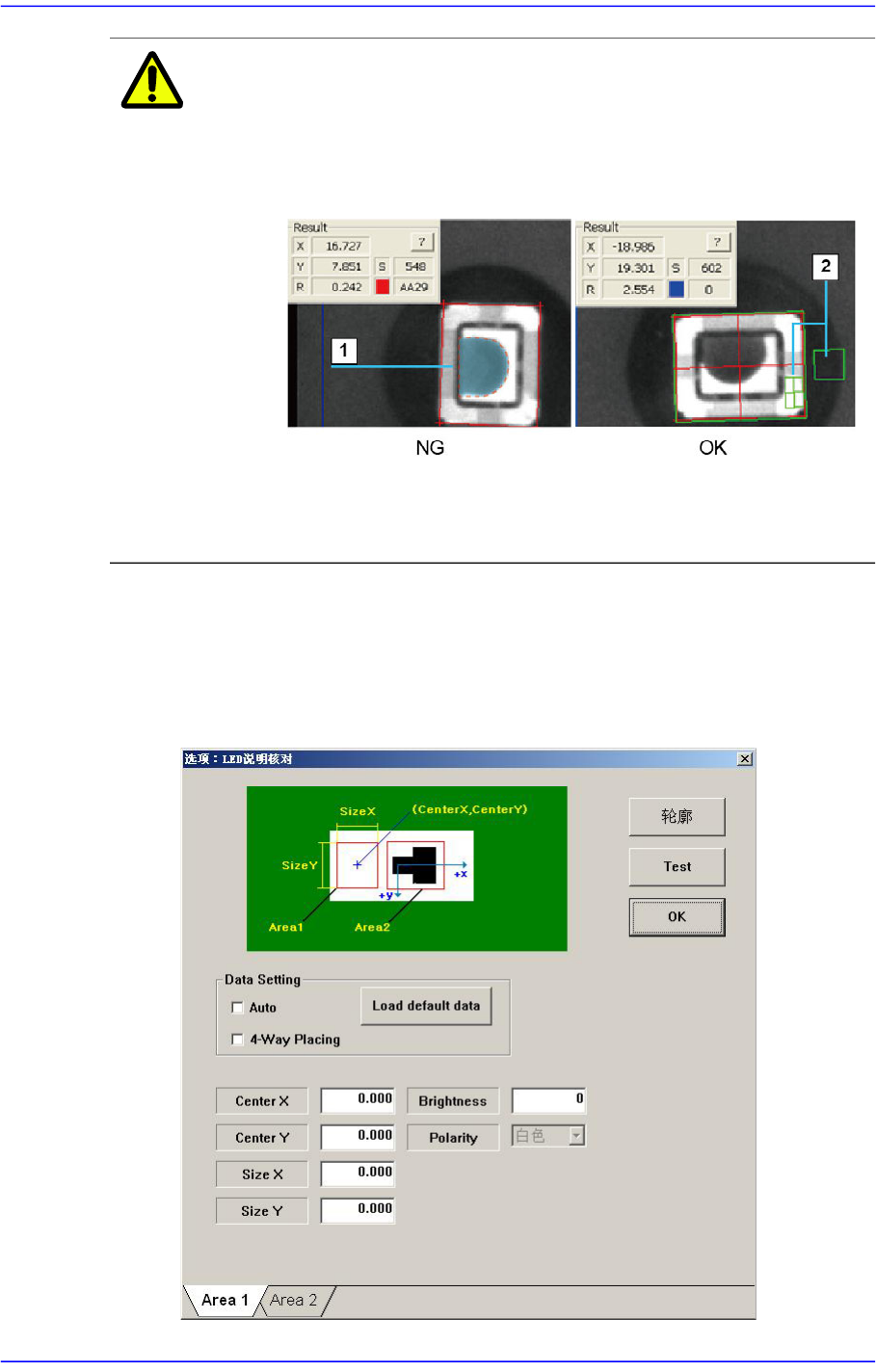

注 意 即使是像下列图形一样在元件的Body上有黑色圆形状的芯片元
件，也利用“LED反面检查”功能登记元件。
否则，即使正常吸附了元件也会被判定为没有吸附元件而发生错
误。
1:
把
Body
上的黑色圆形状错误地识别成吸嘴
2:
适用
LED
反面检查功能识别了正常元件
<细节> 按钮
执行“LED颠倒功能确认”详细事项设置对话框。圈选了<LED翻转检查功能
>复选框时，该键才会处于激活状态。
图
7.14 LED flip check
设置对话框
7-42
Advanced Chip Shooter DECAN S2 Administrator’s Guide
在“Area 1”选项卡对话窗口设定LED的White区域。
Center X
以元件的中间作为基准，相对于White区域的中心的X方向坐标。(参考
对话窗口的图形)
Center Y
以元件的中间作为基准，相对于White区域中心的Y方向坐标。(参考对
话窗口的图形)
Size X
矩形区域的X方向尺寸 (mm单位)
Size Y
矩形区域的Y方向尺寸 (mm单位)
Brightness
小于该值才会判定为正常。该值通常大于200。
在“Area2”选项卡对话窗口设定LED的Black区域。
Center X
以元件的中间作为基准，相对于Black区域中心的X方向坐标。(参考对
话窗口的图形)
Center Y
以元件的中间作为基准，相对于Black区域中心的Y方向坐标。(参考对
话窗口的图形)
Size X
矩形区域的X方向尺寸 (mm单位)
Size Y
矩形区域的Y方向尺寸 (mm单位)
Brightness
是Black区域的基准值，大于该值才能判定为正常。
