7-44 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide <Aut o> 复选框 在 LED 底面 ( 视觉 识别面 ) 没有矩形或三角形之类的特定标记而存在着黑 色区域时， 圈选该复选框就会像下列图像一样进行判断。 <4-W ay Placing> 复选框 识别 LED 元件 时， 如果是翻转 180 度后吸附的状态则不予已废弃而使其 旋转…
7-43
元件的登记
Difference
输入对于<区域1>与<区域2>的亮度差的最小值。通常输入40。

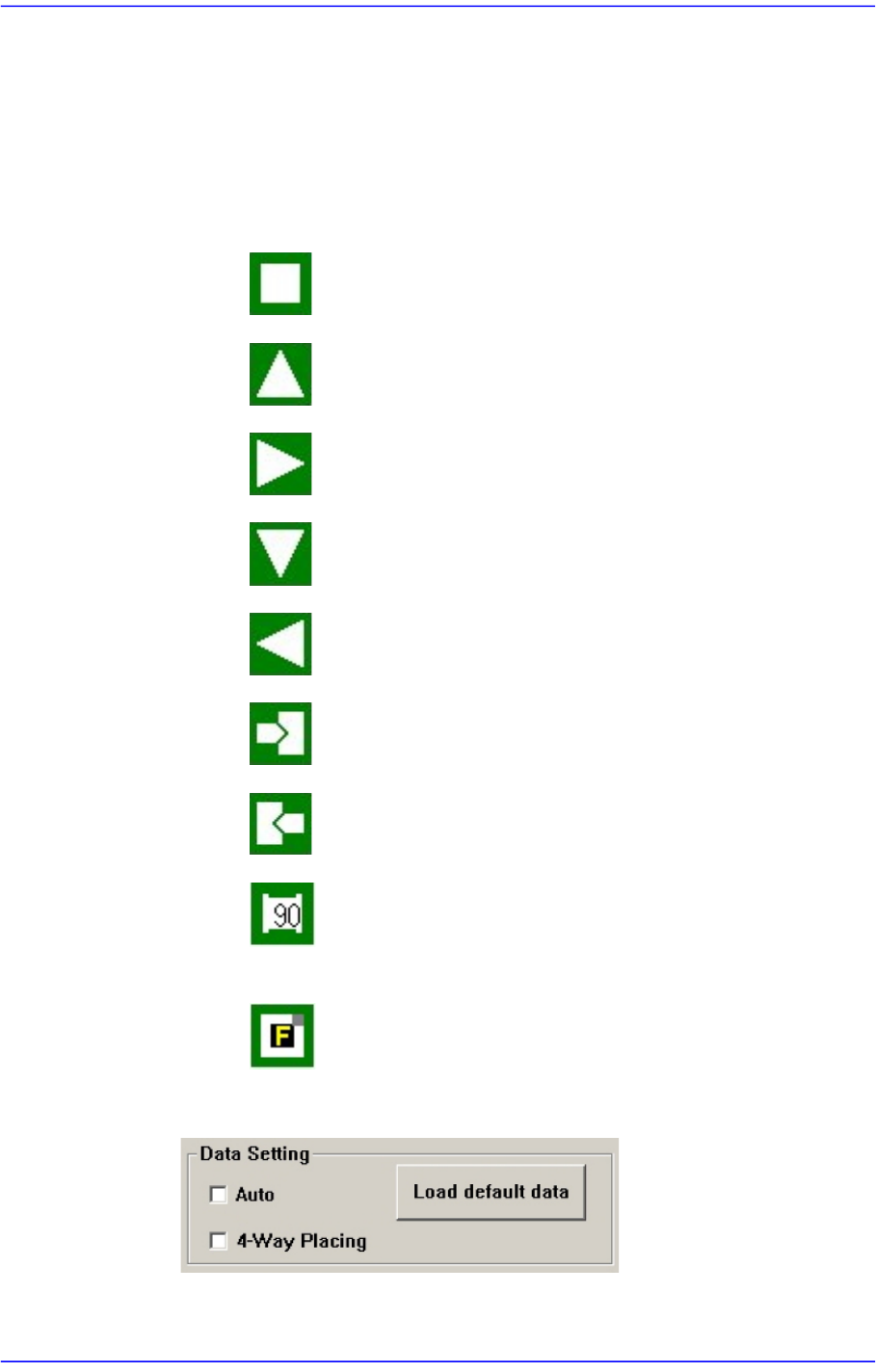

Shape
根据LED底面上的标记或凹凸形状而选择形状。选择凹凸形状时，不仅
检查指定区域的亮度，还将检查突出部的方向性，因此可以有效地反向
安装元件的情形。
: 没有任何形状时。
: 0度方向的三角形标记时。
: 90度方向的三角形标记时。
: 180度方向的三角形标记时。
: 270度方向的三角形标记时。
: 在元件底面的左边方向具有凹陷部位(凹凸)或突出部位时。
: 在元件底面的右边方向具有凹陷部位(凹凸)或突出部位时。
: 针对旋转到90度方向的元件的形状进行识别时选择。目前
不使用。
: 识别FCOM(LED chip)元件的4方向后进行作业时
在<Data Setting>区域选择以视觉方式识别LED时的选项功能。
7-44
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Auto>复选框
在LED底面(视觉识别面)没有矩形或三角形之类的特定标记而存在着黑
色区域时，圈选该复选框就会像下列图像一样进行判断。
<4-Way Placing>复选框
识别LED元件时，如果是翻转180度后吸附的状态则不予已废弃而使其
旋转180度后再装贴，通常在使用bowl喂料器时处于激活状态。使用该
功能时，必须准确地输入LED的标记的属性、位置及尺寸，如果元件的
下表面具有对称标记则不能使用该功能，务必注意。

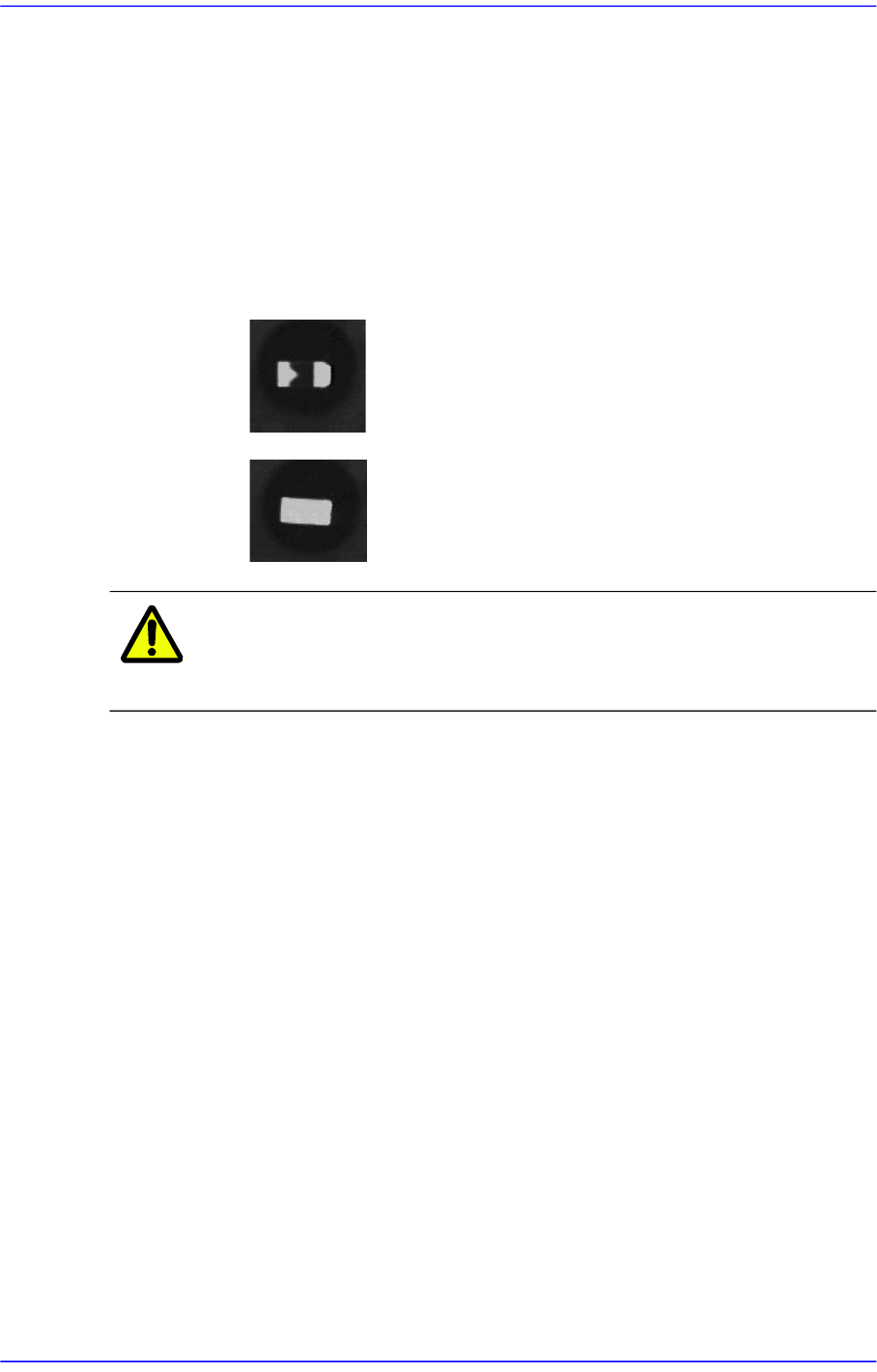

: OK - 判定为正常吸附。
: NG - 判定为翻转吸附。
注 意 该功能只适用于bowl feeder，使用bowl feeder供应元件时必须
选择该功能。
<Load default data>按钮
提供LED标记的输入例，它和实际拾取的元件无关，显示的是储存在系
统里的基本值。该功能可以导引使用者输入哪种形态的值，该数值和实
际进行作业的元件无关，仅供参考。而且，希望把输入的一切值恢复成
基本值时，可以使用该功能。
单击<轮廓>键后可以判断针对“Area1”与“Area2”而输入的数值是否适当。
需要单击<测试>键后检查是否识别极性。如果识别结果是“OK”，则通过手
动方式利用操纵盒(jogbox)把元件旋转180度，重新单击<测试>键，然后必
须确认识别结果是否为“NG”。如果设定被视为正常，则单击<Close>键后以
储存设定值。
<粗略检查> 校验框
识别部件时，因所要识别的部件形象与Vision algorism的数据不吻合，如果
识别时发生错误，就请选择此校验框。
如果选择此校验框，要识别的部件特定形象与Vision algorism相比较即使有
一点不准确，也确认全体部件的编排，如果一致则正常识别部件。
Lead略带白色部件，用于Crystal或Aluminum Capacitor等。只适用于
Chiprect、 Chip-alminum、Trimmer等。
7-45
元件的登记

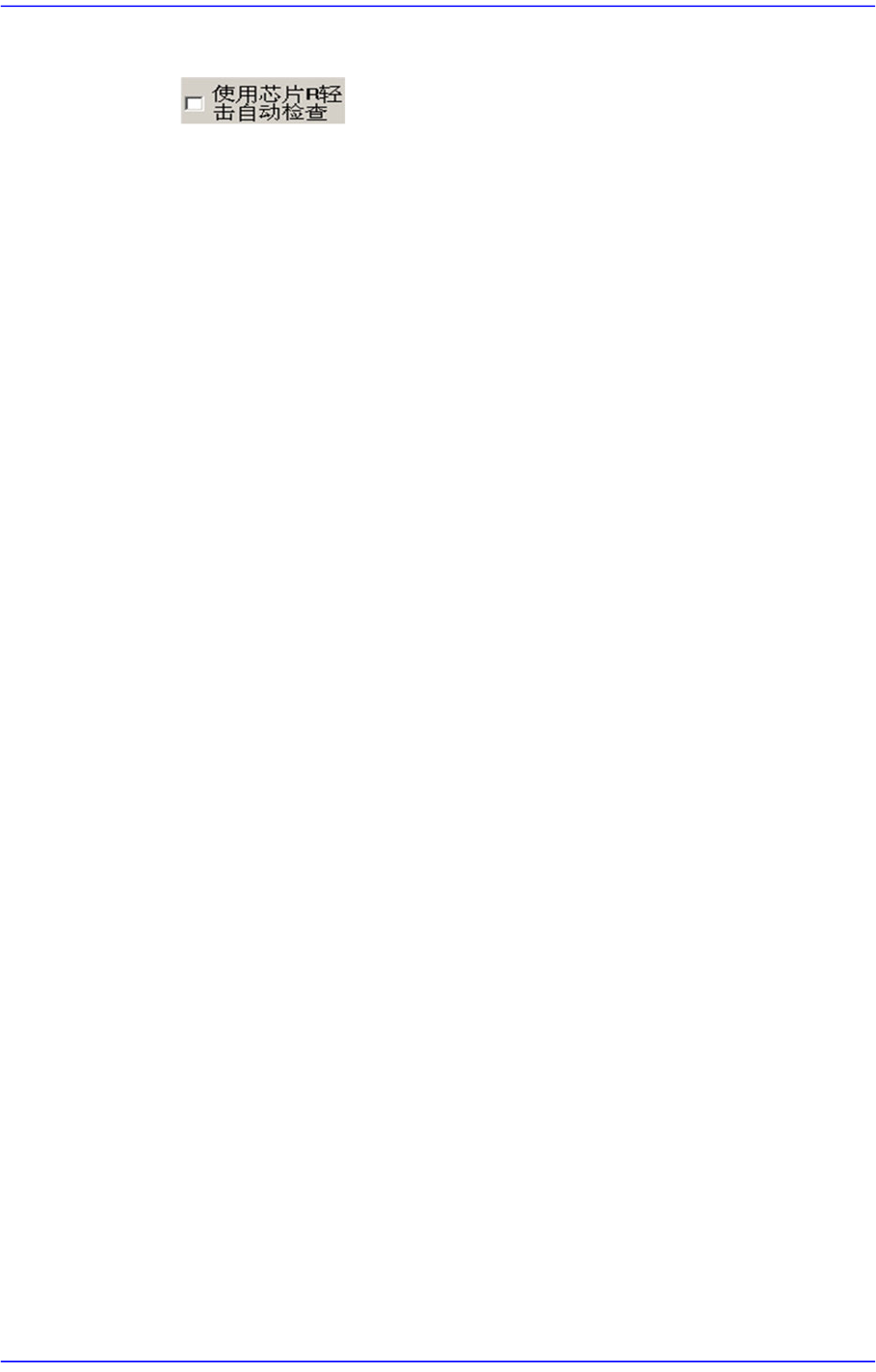

<使用芯片R轻击自动检查> 选择框
仅对Chip R部件的编辑部件画面时使用，为了使用检查ChipR部件的倒放功
能时选择。
(Chip-R3216, Chip-R2012, Chip-R1608, Chip-R1005, Chip-R0603, Chip-R0402
等)
设定校正选项的数据。 详细事项请参照 “7.1.1
共同
Align Data” 。
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1
共同
Align
Data” 。
<测试> 按钮
使用设定的Align数据执行部件识别。 详细事项请参照 “7.1.1
共同
Align Data” 。
<抓取图像> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。 详细事项请参照 “7.1.1
共同
Align Data” 。
<自动校正> 按钮
自动算出部品排列数据。成功地执行自动校正时，显示以下的信息框。详细事项
请参照 “7.1.1
共同
Align Data” 。
