7-49 元件的登记 < 上部 引脚间距 > 编辑框 设定上面引脚之间的间距。 < 下部 引脚数 > 编辑框 设定下面引脚的数量。 < 下部 引脚宽度 > 编辑框 设定下面引脚的 X 轴方 向的长度。 < 下部 引脚长度 > 编辑框 设定下面引脚的 Y 轴方 向的长度。 < 下部 引脚间距 > 编辑框 设定下面引脚之间的间距。 此外的设定项目请参照 “ 7.…
7-48
Advanced Chip Shooter DECAN S2 Administrator’s Guide
7.1.2.4. TR 部品的数据设定
设定关于TR 部品的排列数据。

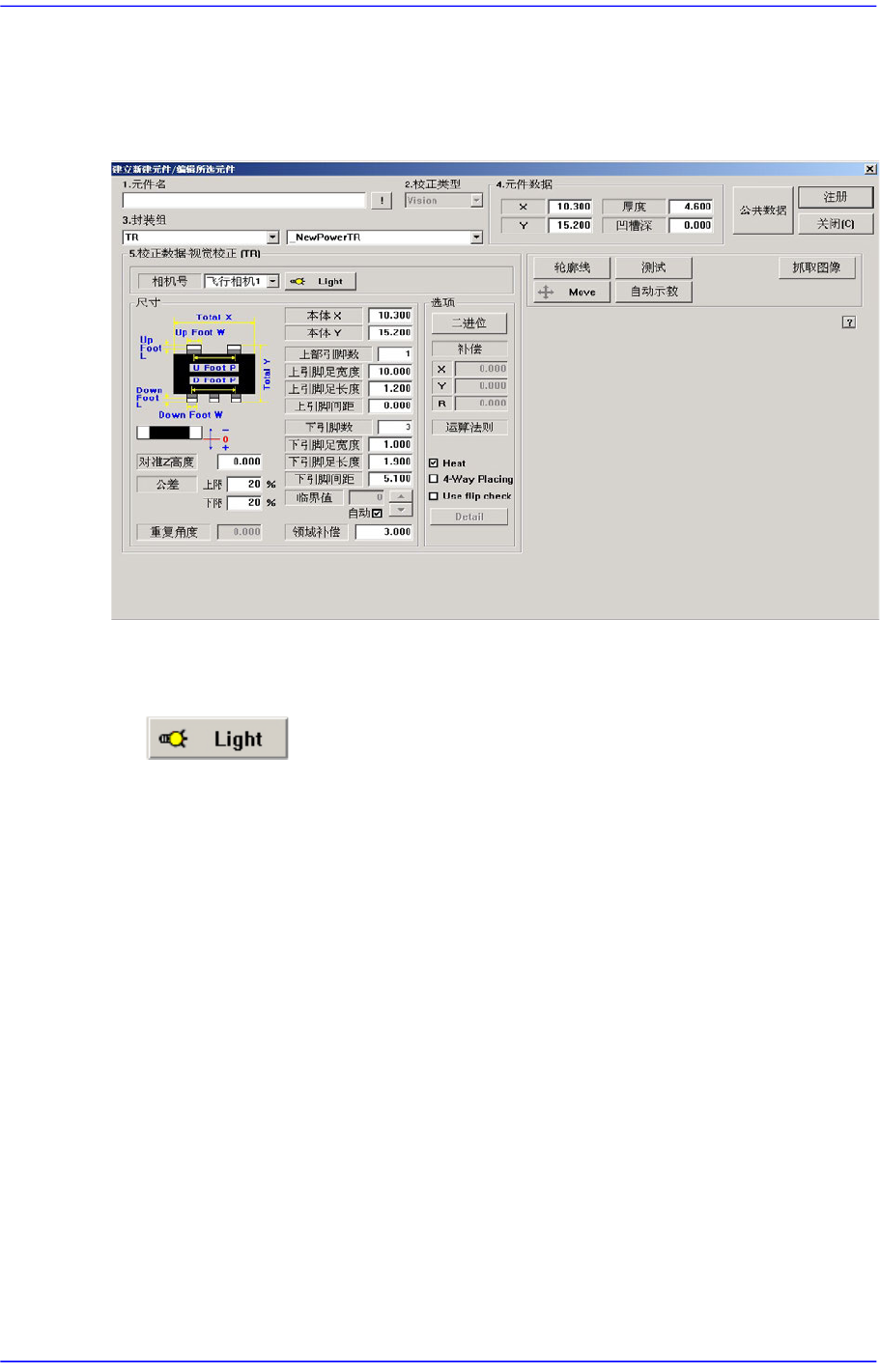

图
7.16 . “
封装组
= TR”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data” 。
<尺寸> 领域
设定排列尺寸。
<总数 X> 编辑框
设定部品的X轴方向的尺寸。
<总数 Y> 编辑框
设定部品的Y轴方向的尺寸。
<上部引脚数> 编辑框
设定上面引脚的数量。
<上部引脚宽度> 编辑框
设定上面引脚的X轴方向的长度。
<上部引脚长度> 编辑框
设定上面引脚的Y轴方向的长度。
7-49
元件的登记
<上部引脚间距> 编辑框
设定上面引脚之间的间距。
<下部引脚数> 编辑框
设定下面引脚的数量。
<下部引脚宽度> 编辑框
设定下面引脚的X轴方向的长度。
<下部引脚长度> 编辑框
设定下面引脚的Y轴方向的长度。
<下部引脚间距> 编辑框
设定下面引脚之间的间距。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<选项> 领域
设定校正选项的数据。
<Heat> 选择框
部件上附着着放热板时进行校验。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1
共同
Align
Data” 。
<测试> 按钮
使用设置的 Align 数据执行部件识别检验。详细事项请参照 “7.1.1
共同
Align
Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data” 。
<自动校正> 按钮
自动算出部品排列数据。详细事项请参照 “7.1.1
共同
Align Data” 。
7-50
Advanced Chip Shooter DECAN S2 Administrator’s Guide
备 注 像下图所示元件请登记为TR2后识别中间引脚以外的3个引脚。
7.1.2.5. Trimmer 部品的数据设定
设定有关Trimmer 部品的排列数据。
图
7.17 “
封装组
= Trimmer”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 共同Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 共同Align Data” 。
<尺寸> 领域
设定排列尺寸。
<本体X> 编辑框
