7-53 元件的登记 Fine 精密地识别角部的界线。 建议使用该方式。 Rough 不检查角部界线的数值。 不建议使用该方式。 <Score> 编辑框 选择 < 角的检测能力 > 校验框时被激活。 识别部件形象时， 识别的 部件形象与 < 类型设置 > 组合框中选 定 的 V ision algorism 数据吻合程度的数值化表示称作 “ score” 。 此 “score” 取值 范围…
7-52
Advanced Chip Shooter DECAN S2 Administrator’s Guide
使用设定的 Align 数据执行部件识别。详细事项请参照 “7.1.1
共同
Align Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data” 。
<Corner Check> 复选框
该功能适用于下列元器件，该元器件形状与一般引脚形状不同，其元器件形状
虽然是矩形但具有折曲部分而难以登记。
单击该键时，将出现可以设置角部类型的下列对话窗口。 只适用于Trimmer 元
器件。
<Top Left> 复选框
元器件左侧上端的角部是亮色圆角时，圈选该复选框。
< Top Right> 复选框
元器件右侧上端的角部是亮色圆角时，圈选该复选框。
<Bottom Left> 复选框
元器件左侧下端的角部是亮色圆角时，圈选该复选框。
<Bottom Right> 复选框
元器件右侧下端的角部是亮色圆角时，圈选该复选框。
<Use Corner Check> 复选框
需要使用<角的检测能力>角部检查算法时，请圈选该复选框。
<Corner Check Algorithm> 组合框
选择进行检查角部时所使用的视觉算法。
7-53
元件的登记
Fine
精密地识别角部的界线。建议使用该方式。
Rough
不检查角部界线的数值。不建议使用该方式。
<Score> 编辑框
选择<角的检测能力>校验框时被激活。
识别部件形象时，识别的部件形象与<类型设置>组合框中选定的Vision
algorism数据吻合程度的数值化表示称作“score”。此“score”取值范围在
0~1000点。
<Gap X/Y, Corner X/Y> 编辑框
不精确地识别角部(corner)境界。
<Use flip check> 按钮
检查元件的倒置情况。详细内容请参阅"7.1.2.4. TR 部品的数据设定"。
7-54
Advanced Chip Shooter DECAN S2 Administrator’s Guide
7.1.3. IC 部品的数据设定
7.1.3.1. SOP /SOJ/SOP2/SOJ2部品的数据设定
设定有关SOP部品排列数据。

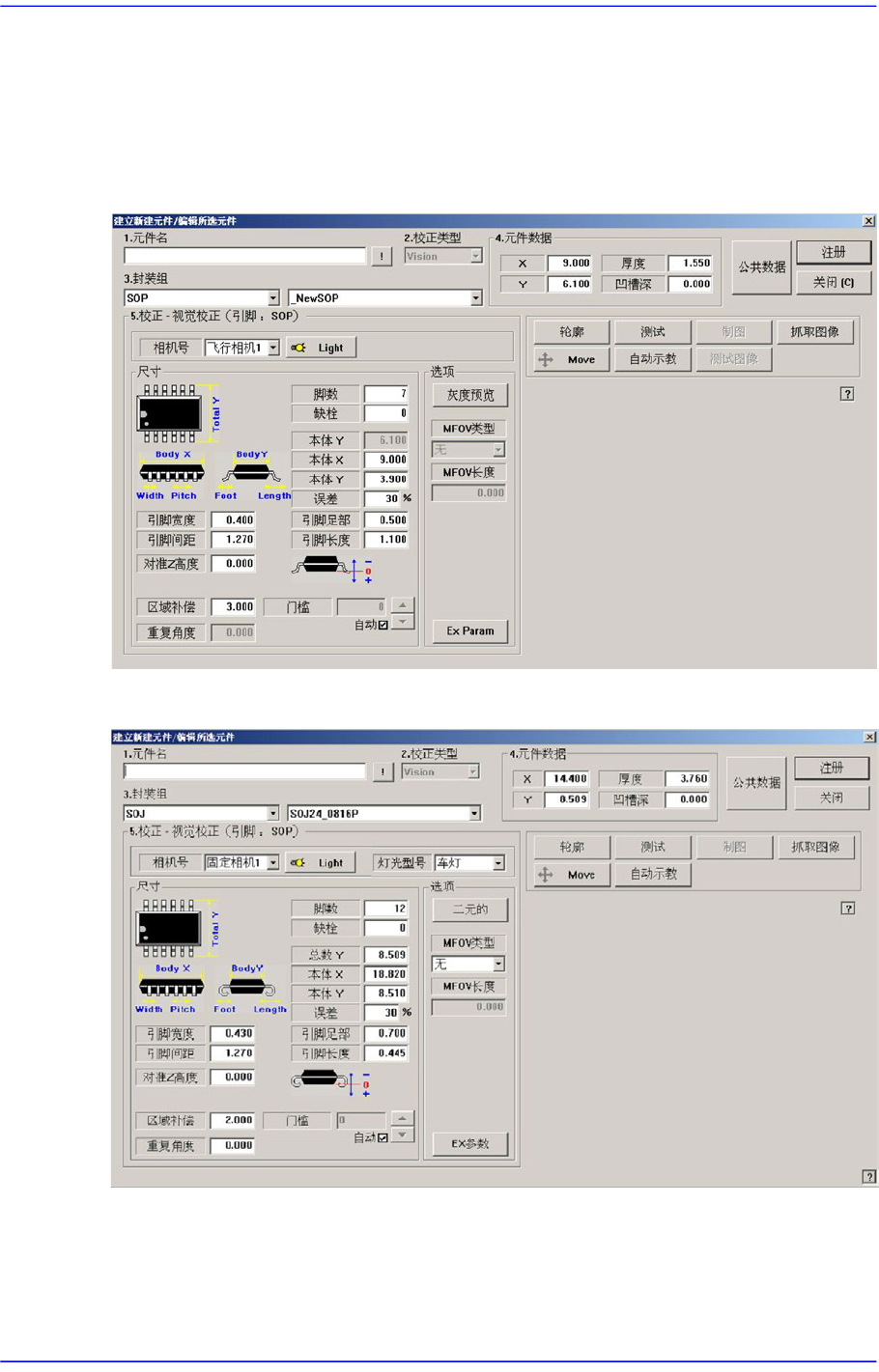

图
7.18 “
封装组
= SOP”
时的对话框
图
7.19 “
封装组
= SOJ”
时的对话框
