7-59 元件的登记 7.1.4. User IC 部品的数据设定 设定有关 User IC 部品排 列数据。 首先 ， 说明有关设定 User IC 部品数据时的基本概 念。 请参考以下图示。 图 7.23 有关 User IC 部品数据设定的基本概念 1: 登记部品的整体的内容 2: 有关引脚 形状的数据 3: 指定引脚组位置的数据 4: 有关引脚缺口的信息 在 User IC 部品数据中有 1 个 Whole Data （完整…
7-58
Advanced Chip Shooter DECAN S2 Administrator’s Guide
表示部品在Y轴方向的整体长度。如果确定<本体Y>和<引脚长度>两个长
度，以合计的方式表示。( <本体Y> + <引脚长度> * 2)
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<本体X> 编辑框
设定部品身的X轴方向的尺寸。
<本体Y> 编辑框
设定部品身的Y轴方向的尺寸。
<引脚宽度> 编辑框
设定引线的宽度。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能照射到校正 照像机的引脚的长度。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1
共同
Align Data” 。
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1 共同Align Data” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data”。
<自动校正> 按钮
自动算出部品排列数据。详细事项请参照 “7.1.1
共同
Align Data” 。
7.1.3.3. PLCC 部品的数据设定
设定有关PLCC 部品的排列数据。 详细事项请参照 “7.1.3.5 QFP
部品的数据设定
(7-
45
页
)” 。
7-59
元件的登记
7.1.4. User IC 部品的数据设定
设定有关User IC部品排列数据。首先，说明有关设定User IC 部品数据时的基本概
念。请参考以下图示。
图
7.23
有关
User IC
部品数据设定的基本概念
1:
登记部品的整体的内容
2:
有关引脚
形状的数据
3:
指定引脚组位置的数据
4:
有关引脚缺口的信息
在User IC 部品数据中有1个Whole Data（完整数据）。
在User IC 部品数据中有最多16个引脚组。
在User IC 部品数据中有等于或少于引脚组数量（最多8个）的引脚参数。
各引脚组必须指定1个引脚参数。
各引脚组具有最多4个引脚缺口。
图
7.24 “
封装组
= User IC”
时的对话框
<相机号> 组合框
7-60
Advanced Chip Shooter DECAN S2 Administrator’s Guide
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data”
<Light Type> 组合框
识别部件时根据照明设置参数。
Front Light
设置Front Light合适的识别参数。部件比背景亮时使用。
Back Light
设置Back Light合适的识别参数。部件比背景暗时使用。
<尺寸> 领域
设定排列尺寸。
<本体X 典型> 编辑框
设定部品的X轴方向的尺寸。
<本体X 最大> 编辑框
设定部品的X轴方向的最大尺寸。
<本体 X 最小> 编辑框
设定部品的X轴方向的最小尺寸。
<本体Y 典型> 编辑框
设定部品的Y轴方向的尺寸。
<本体 Y 最大> 编辑框
设定部品的Y轴方向的最大尺寸。
<本体 Y 最小> 编辑框
设定部品的Y轴方向的最小尺寸。

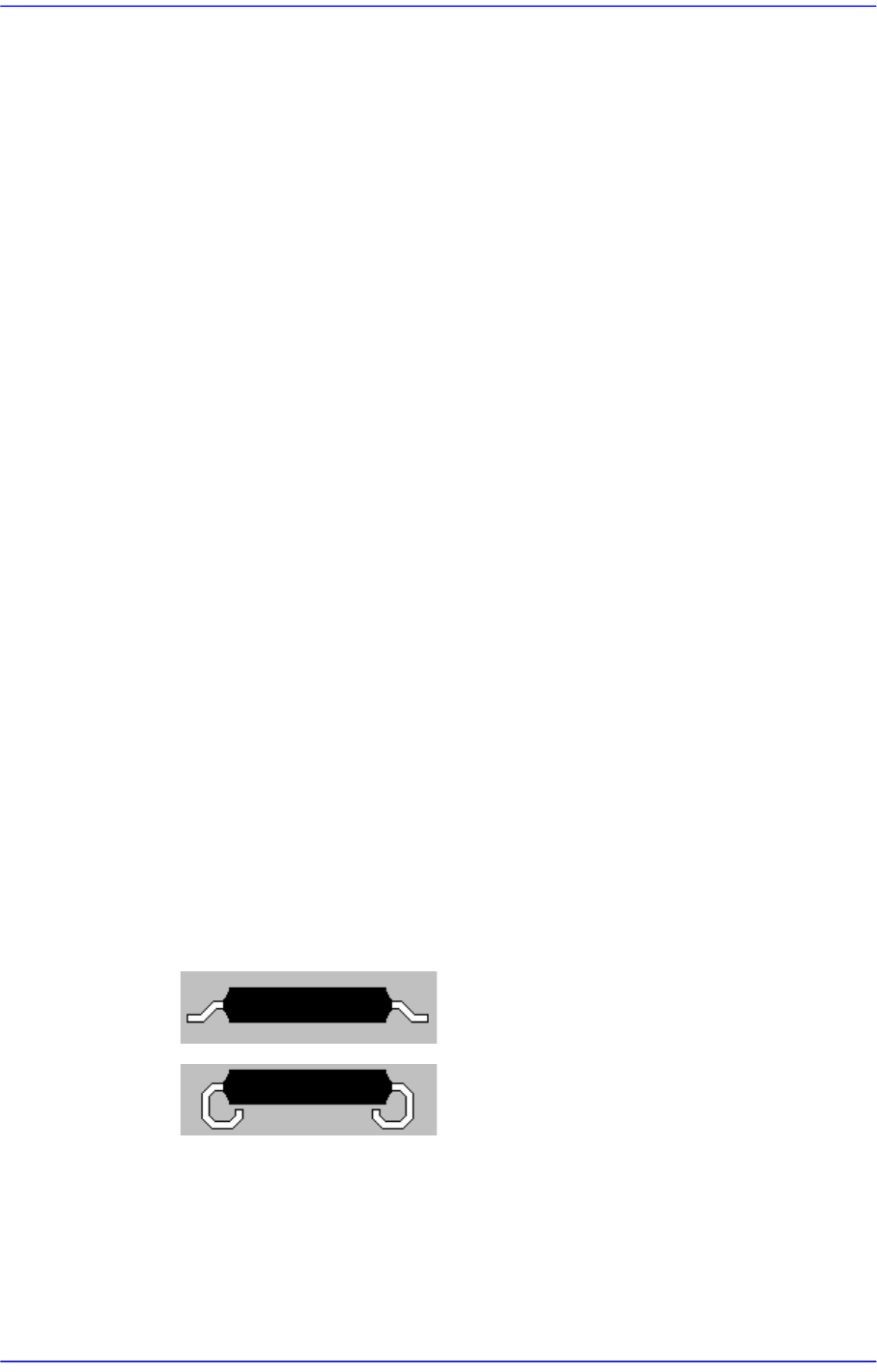

<引脚类型> 组合框
选择引线的种类。可选择的引脚类型如下。
G型引脚: 如QFP部品，引线往外弯曲。
J型引脚: 如PLCC部品，引线往里面卷入。
<运算法则> 组合框
选择识别部品的运算法则。 可选择的运算法则如下。
黑色实体
它是高速处理IC类元件的方法。一般适用于IC类元件。
