7-68 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 识别下列引脚的形状时选择。 备 注 必须让引脚群之间的间距大于引脚之间的间距地设定引脚群。
7-67
元件的登记
<Foot Max> 列
输入Foot的最大容许长度。
输入值 = Foot长度 + 容许误差
<Foot Min> 列
输入Foot的最小容许长度。
输入值 = Foot长度 - 容许误差
<Tolerance Tan> 列
设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。
<Tolerance Rad> 列
设定引线的长度方向的允许公差. 以对<引脚长度 >的百分比来设定。

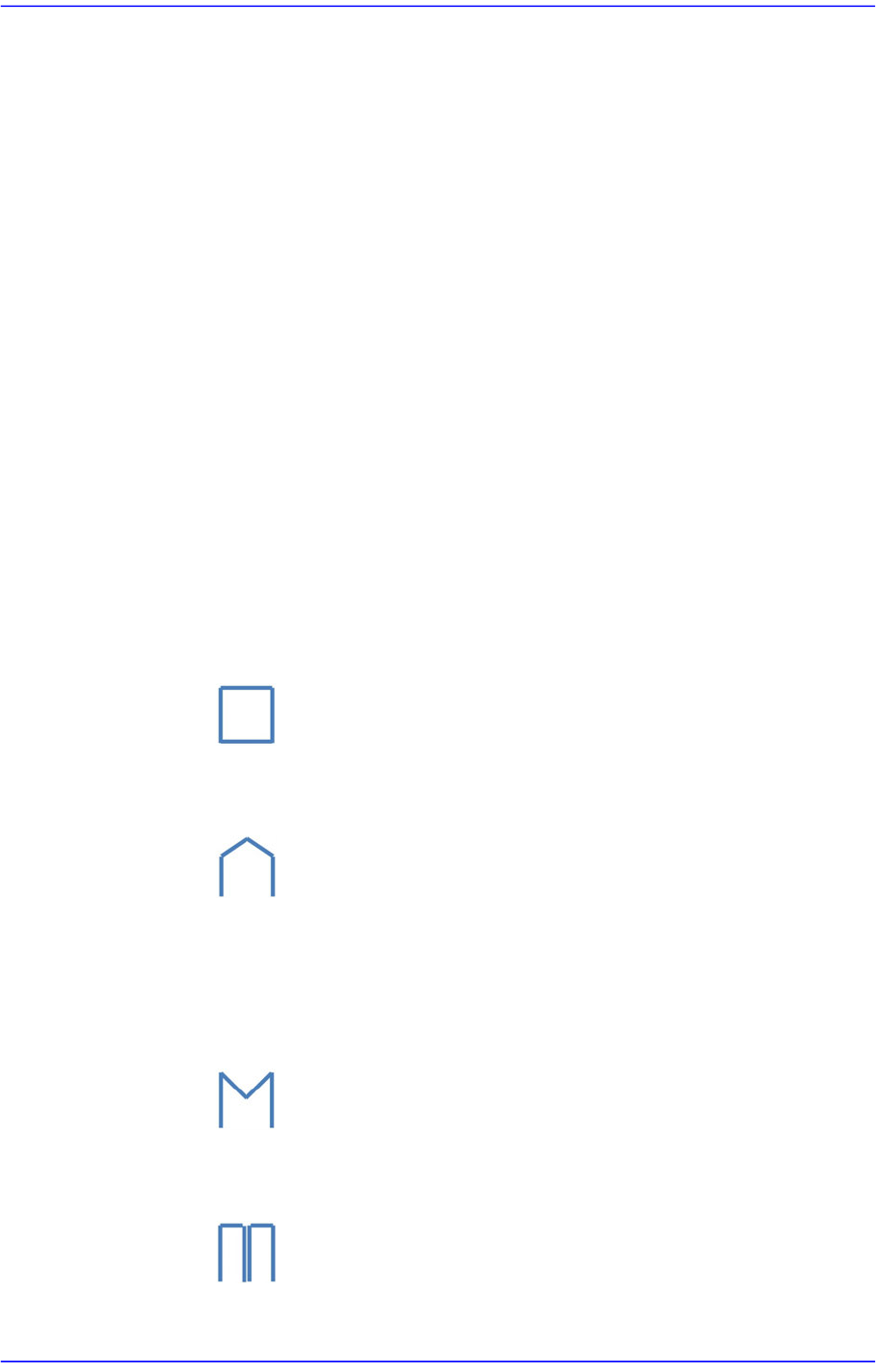

<Lead Shape> Selection Control
选择引脚的模样。
<NORMAL>
识别一般引脚的形状时选择。
<LAND>
识别下列引脚的形状时选择。
<ROOF>
识别下列引脚的形状时选择。
<INSERT>
识别insert元件的引脚形状时选择。
<FORK>
识别下列引脚的形状时选择。
<TWIN>
识别下列引脚的形状时选择。
<CIRCLE>
7-68
Advanced Chip Shooter DECAN S2 Administrator’s Guide
识别下列引脚的形状时选择。
备 注 必须让引脚群之间的间距大于引脚之间的间距地设定引脚群。
7-69
元件的登记
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。
图
7.26 ”User IC
的引脚参数
&
组
”
对话框的
”
脚组
”
设定画面
<脚组> 领域
设定引脚组。
<Group No.> 列
表示脚组的编号。它的范围为0 - 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为0-7。
<Group Angle> 列
设定脚组在部品上的方向。图中的0, 90, 180, 270 表示角度。
<Center Tan> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向
的距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向
的距离。
