7-69 元件的登记 7.1.4.2. 脚组 设定 User IC 的引脚组。 可设置的 Lead Group 最大个数为 16 个。 图 7.26 ”User IC 的引脚参数 & 组 ” 对话框的 ” 脚组 ” 设定画面 < 脚组 > 领 域 设定引脚组。 <Group No.> 列 表示脚组的编号。 它的范 围为 0 - 15 。 <Group L. Num> 列 设定脚组具…
7-68
Advanced Chip Shooter DECAN S2 Administrator’s Guide
识别下列引脚的形状时选择。
备 注 必须让引脚群之间的间距大于引脚之间的间距地设定引脚群。
7-69
元件的登记
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。

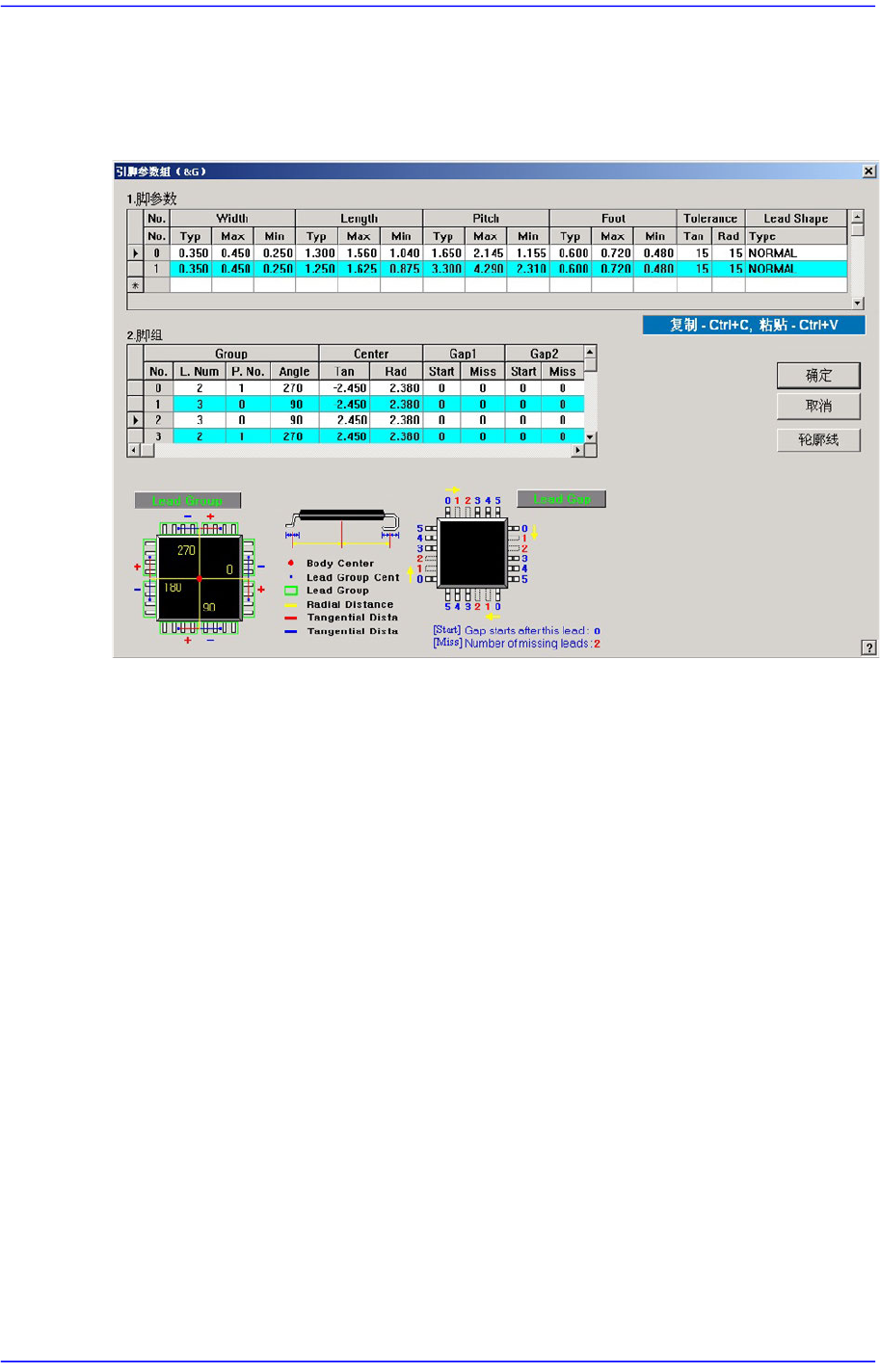

图
7.26 ”User IC
的引脚参数
&
组
”
对话框的
”
脚组
”
设定画面
<脚组> 领域
设定引脚组。
<Group No.> 列
表示脚组的编号。它的范围为0 - 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为0-7。
<Group Angle> 列
设定脚组在部品上的方向。图中的0, 90, 180, 270 表示角度。
<Center Tan> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向
的距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向
的距离。
7-70
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Gap 1 Start> 列
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
与空位值数相等数量的引线空位。
<Gap 4 Start> 列
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
