7-71
元件的登记
7.1.4.3. HDMI Connector贴装
为贴装HDMI Connector登录部件的Part Data，示教相应部件的贴装点。没有Fix
Camera的设备无法使用此功能。
Part Data登录

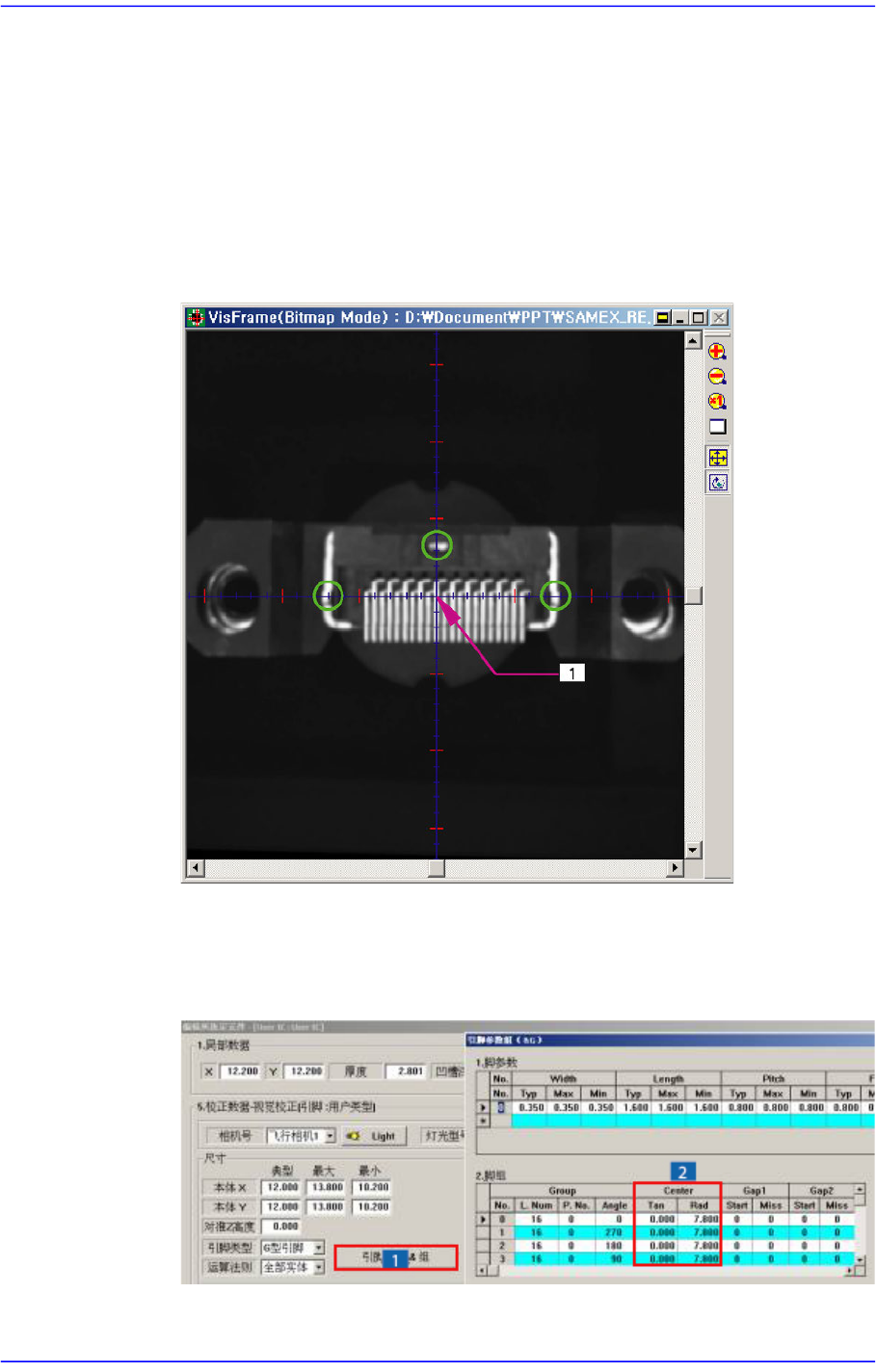

如下图利用示教框，把贴装好的head移动到Fix Camera中心。
移动gantry（吊机架）使插入部件的Pin位置处于SMVision窗的十字线。请把
准确示教的位置设置为部件的中心。
1:
元件中心
请点击<Lead Parameter & Group>按钮变更Lead参数中Lead Center的Rad和
Tan值。此时如下图使Lead末端与部件上的亮区不要置于同一水平线上。
7-72
Advanced Chip Shooter DECAN S2 Administrator’s Guide
1: Lead(
引脚
)
末端
2:
亮区
贴装点示教
在Step对话框中选择相应部件的Reference点击<Move>按钮把Fiducial
Camera移动到相应位置。
PCB上适用于该元件的插孔不会全部显示在SMVision窗口，因此利用操纵
(jog)功能如下图所示地把上边的插孔中心设定为贴装点的X坐标。
利用操纵(jog)功能往Y轴方向移动基准相机而如下图所示地把插孔中心设定
7-73
元件的登记
为贴装点的Y坐标。那么可以使部件中心与贴装点保持一致。
备 注 提案事项
各个引脚组之间不能相互重叠。
两各个引脚组之间不能相互重叠
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组
成。
脚参数互不相同的不能用一个引线组登记
因为脚参数值互不相同，登记为两个引线组
引线只有以90度的方向存在。
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 请参考”7.1.4 User IC
部品的数据设定
”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。请参考“7.1.4 User IC
部品的数据设定
“。
