7-72
Advanced Chip Shooter DECAN S2 Administrator’s Guide

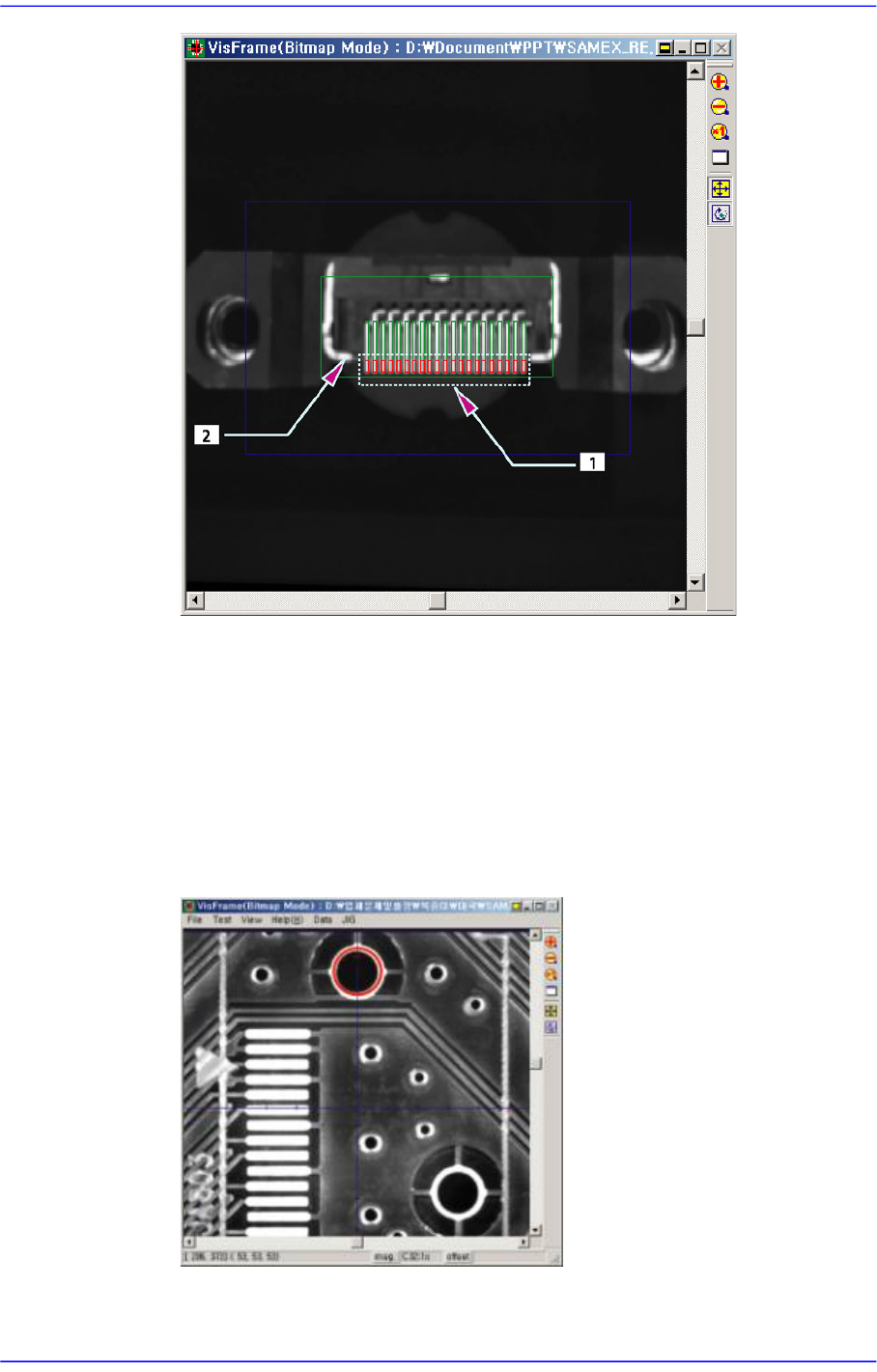

1: Lead(
引脚
)
末端
2:
亮区
贴装点示教
在Step对话框中选择相应部件的Reference点击<Move>按钮把Fiducial
Camera移动到相应位置。
PCB上适用于该元件的插孔不会全部显示在SMVision窗口，因此利用操纵
(jog)功能如下图所示地把上边的插孔中心设定为贴装点的X坐标。

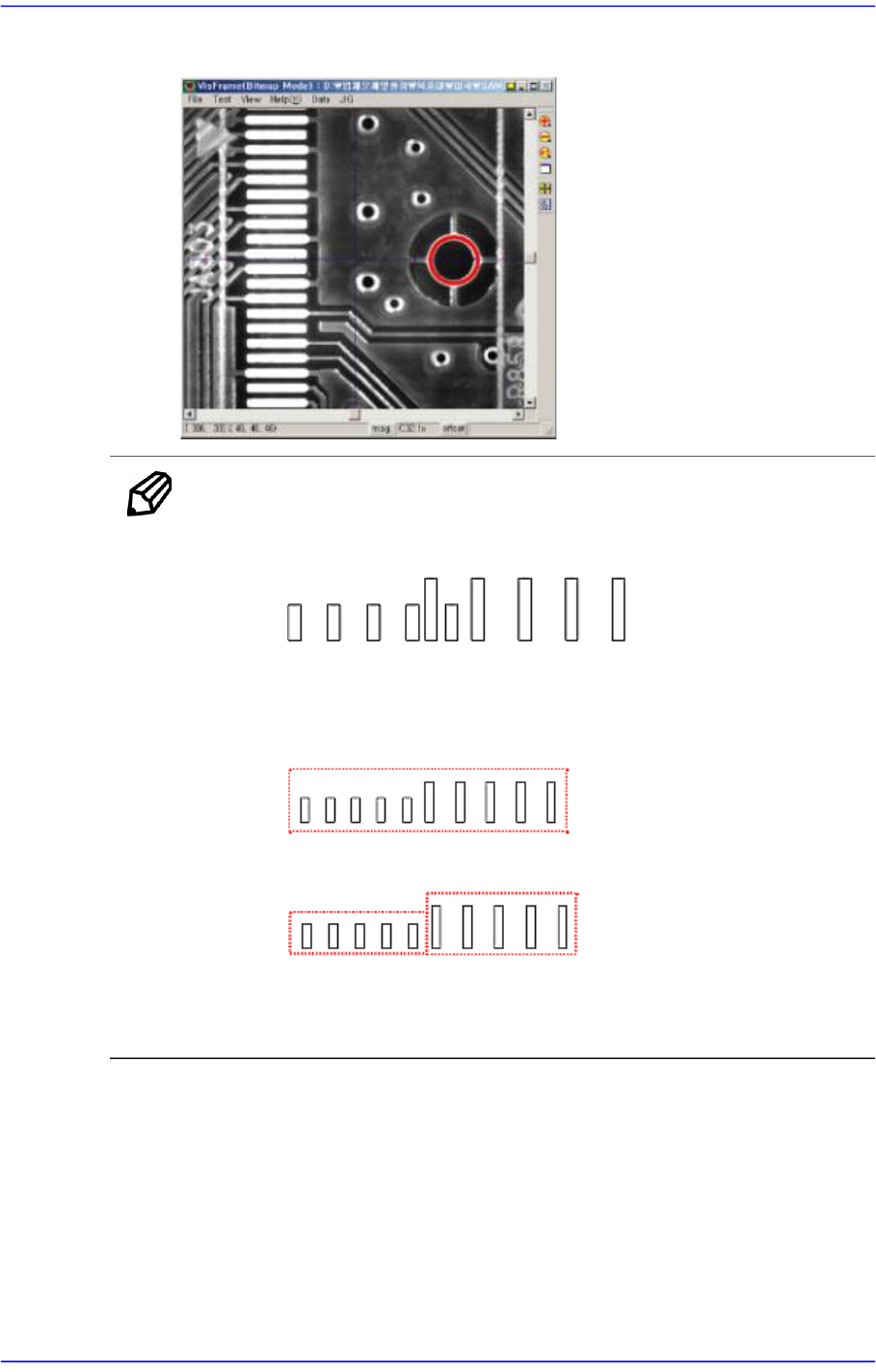

利用操纵(jog)功能往Y轴方向移动基准相机而如下图所示地把插孔中心设定
7-73
元件的登记
为贴装点的Y坐标。那么可以使部件中心与贴装点保持一致。
备 注 提案事项
各个引脚组之间不能相互重叠。
两各个引脚组之间不能相互重叠
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组
成。
脚参数互不相同的不能用一个引线组登记
因为脚参数值互不相同，登记为两个引线组
引线只有以90度的方向存在。
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 请参考”7.1.4 User IC
部品的数据设定
”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。请参考“7.1.4 User IC
部品的数据设定
“。
7-74
Advanced Chip Shooter DECAN S2 Administrator’s Guide
7.1.7. BGA 部品的数据设定
设定有关BGA 部品的排列数据。

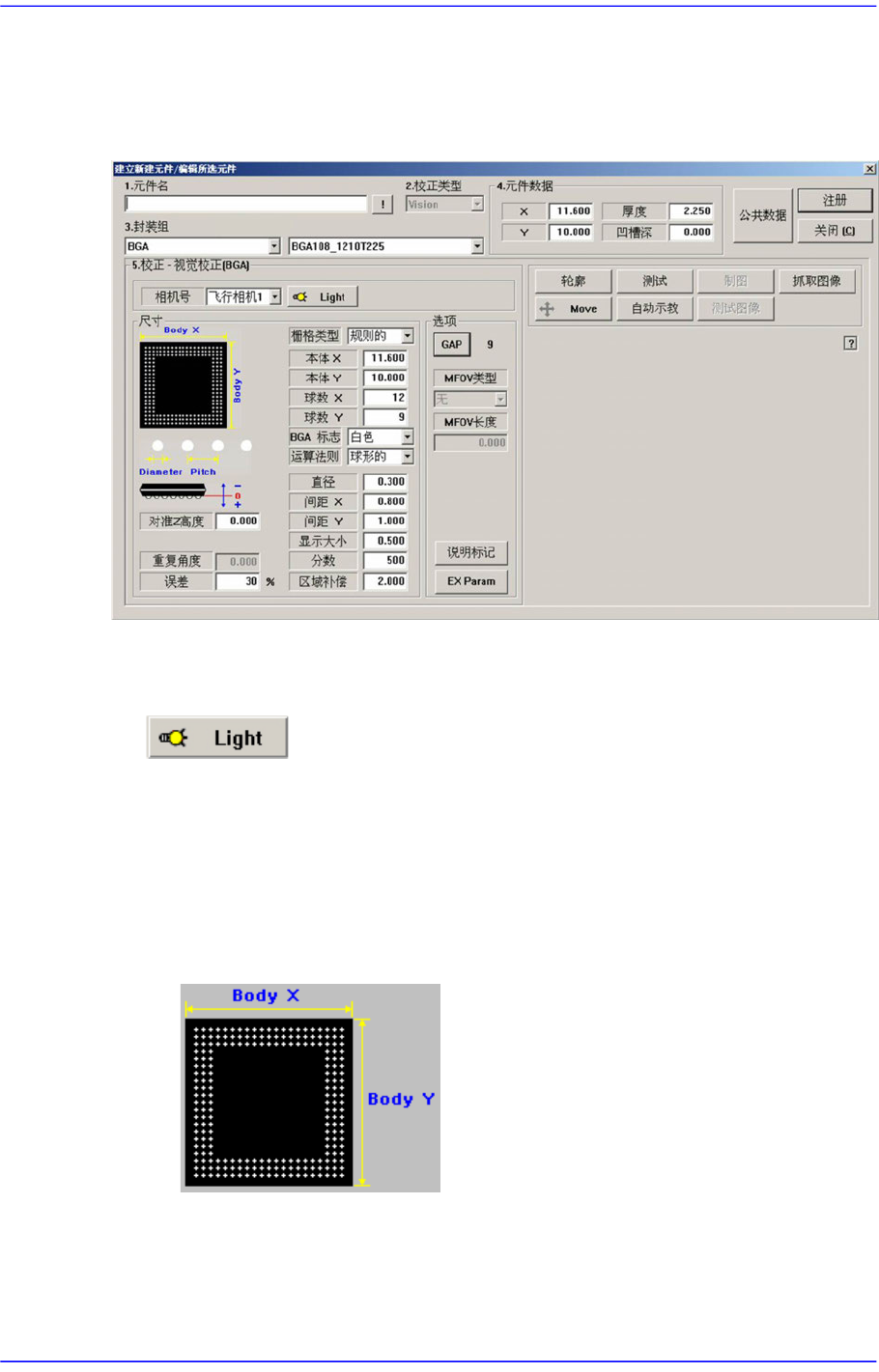

图
7.27 “
封装组
= BGA”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data” 。
<尺寸> 领域
设定排列尺寸。
<栅格类型> 组合框
选择BGA部品的Ball的排列形式。可选择的形式如下。
规则的（正常的）
