7-78 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 图 7.29 “BGA 部品的球空开 - 有已选择领域的状态 ” 对话框 < 建立所有 > 按钮 生成所有的球形 < 移除所有 > 按钮 删除所有的球形。 < 建立 > 按钮 生成选择领域的球形。 < 移除 > 按钮 删除选择领域的球形。 从以上画面， …
7-77
元件的登记
图
7.28 “BGA Ball Gap”
对话框

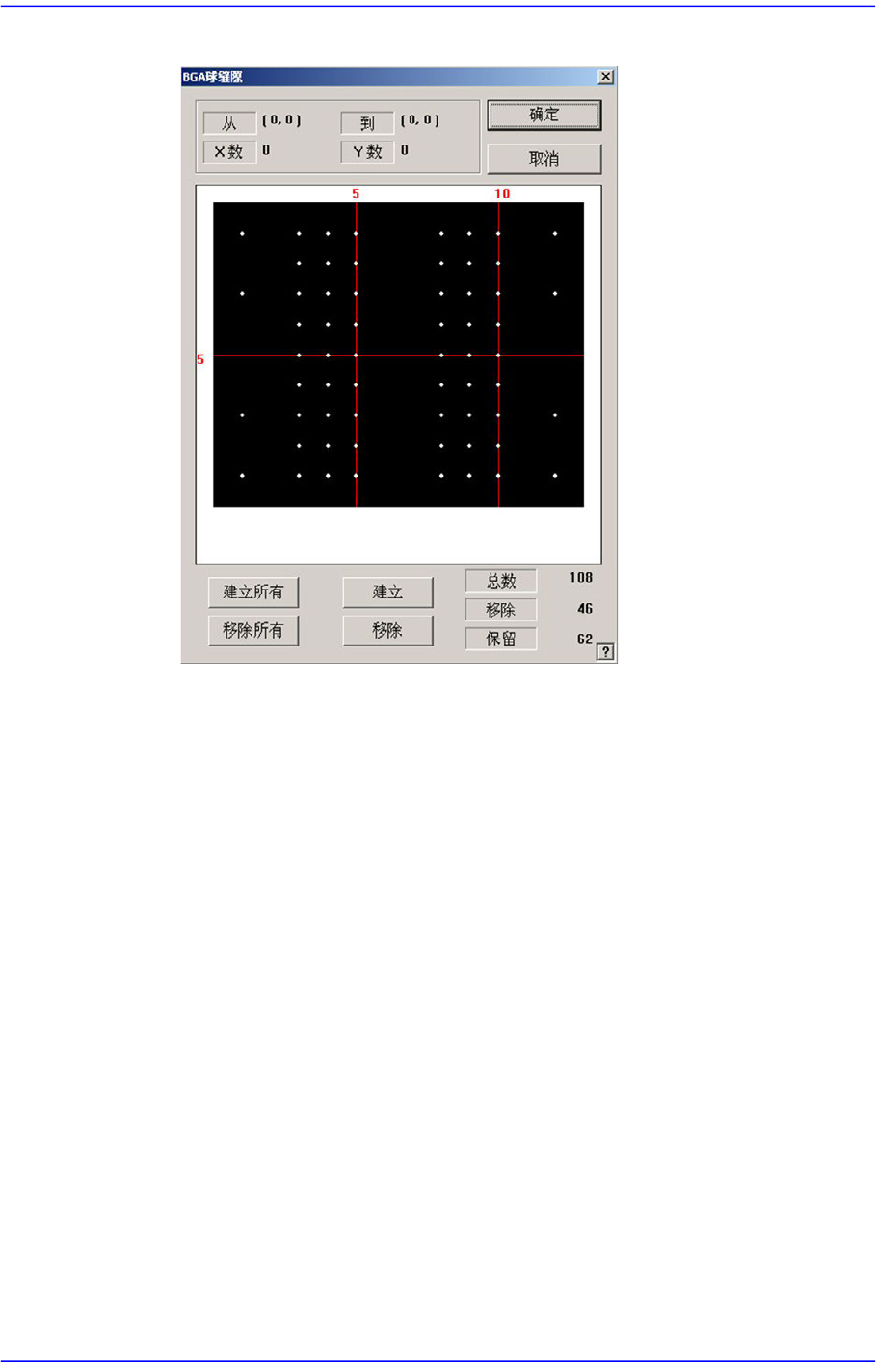

以上矩阵表示当前的球形状态。其中白色为球形。在这种状态下，需要删除
特定领域的球形，首先要指定将要选择的领域。按着鼠标的左边按钮不放往
一边拖拉就可以设定选择领域。被选择的领域的 球形颜色将会变更。 以下

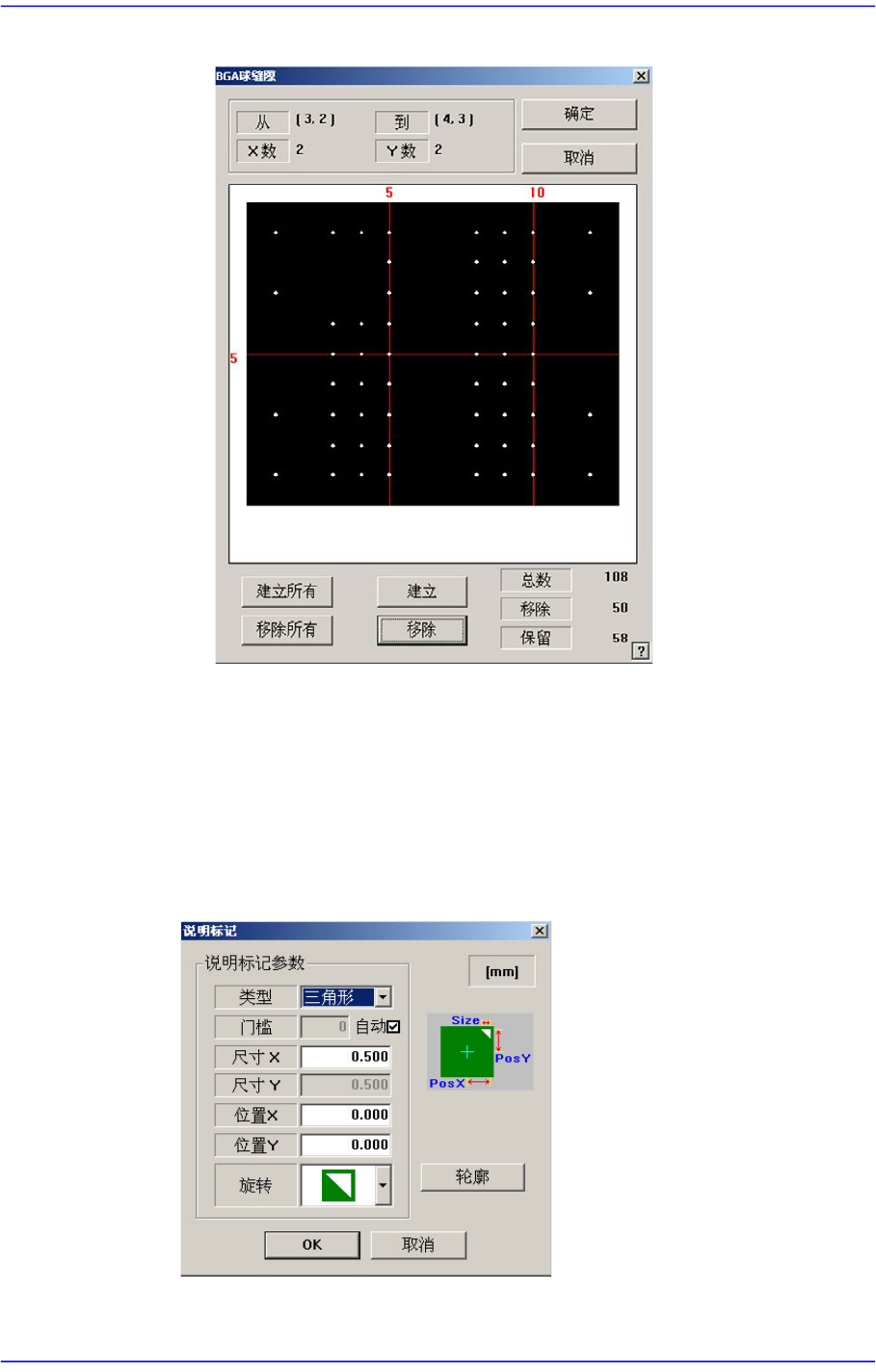

表示从(3, 2) 球形到(4, 3) 球形选择 X轴方向的2个, Y轴方向的2个共计4个
Ball的画面。
7-78
Advanced Chip Shooter DECAN S2 Administrator’s Guide
图
7.29 “BGA
部品的球空开
-
有已选择领域的状态
”
对话框
<建立所有> 按钮
生成所有的球形
<移除所有> 按钮
删除所有的球形。
<建立> 按钮
生成选择领域的球形。
<移除> 按钮
删除选择领域的球形。
从以上画面，删除选择领域的球形之后的画面如下。
7-79
元件的登记
图
7.30 BGA
元件的球空开
-
已删除选择领域的球形的状态
”
对话框
<确定> 按钮
储存已设定的球空开的当前状态之后关闭对话框。
<取消> 按钮
忽略已设定的球空开的当前状态直接关闭对话框。
<Direction Mark> 按钮
设置BGA方向。
以外的项目请参照 “7.1.1
共同
Align Data”
