前言
ix

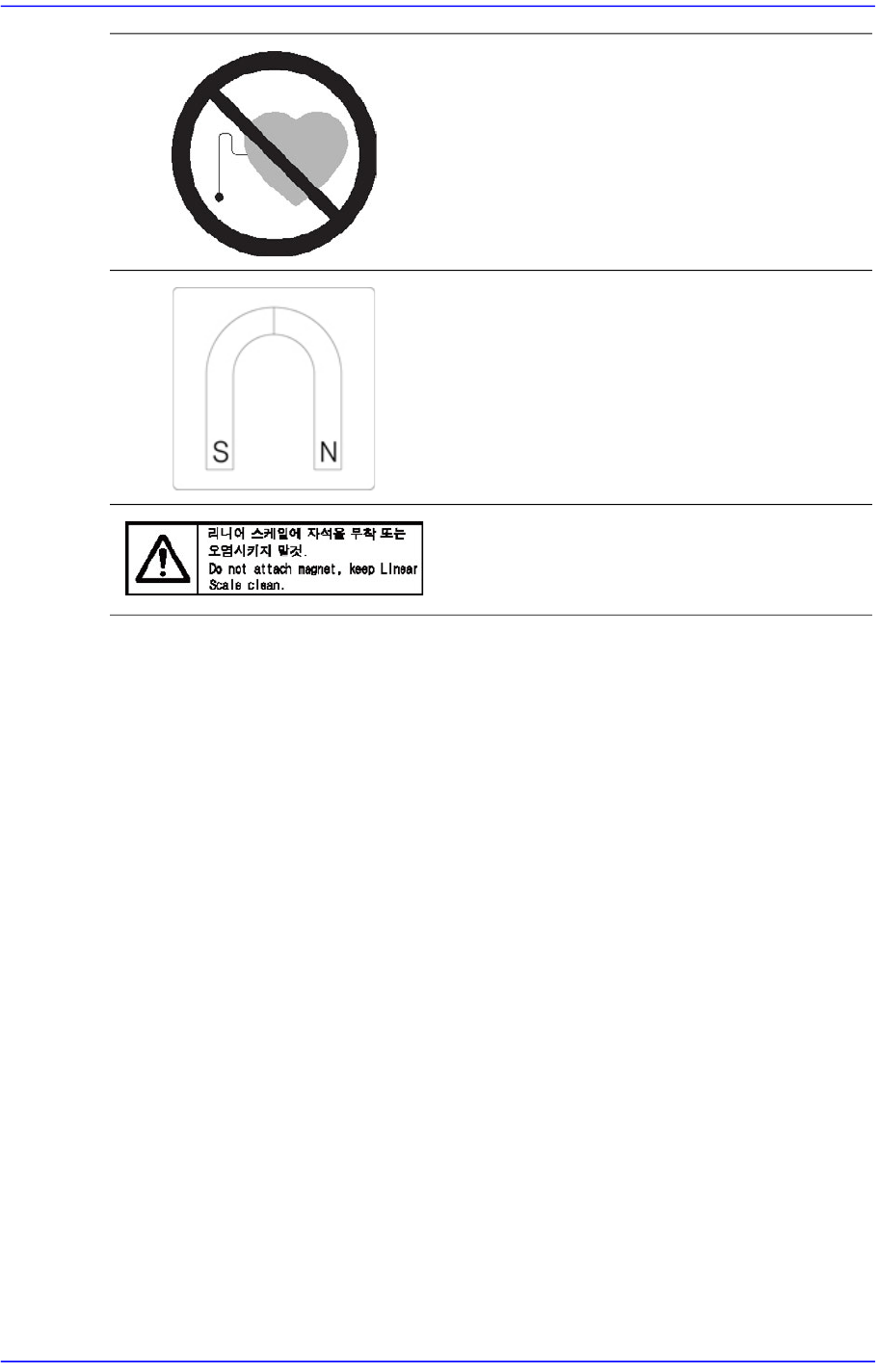

使用人工起搏器者禁止接近。
盖(Cover)内部的直线电机的磁力导致心脏
起搏器故障时，可能引起人命事故或伤害，
请不要接近设备附近。
磁力可能导致伤害。
盖(Cover)内部的直线电机的磁力导致金属
物品或装饰品贴附到设备时，可能会伤到
人，请注意。
避免磁铁接触线性标度(linear scale)。
为了避免杂质污染线性标度，请维持清洁状
态。
Advanced Chip Shooter DECAN S2 Administrator’s Guide
x
设备的规格
可适用部品的规格
Vision识别系统
以下表格是有关本设备中适用的部品规格的规定，主要适用于一般的部品。
表
1.1
可适用部品的规格
(Vision
识别系统
)
Hs Head
Flying vision
MEGA FOV 24
mm
Chips
0402 ~ □16 mm
IC, Connector
□16 mm 以下
Lead Pitch : 0.4 mm 以上
BGA, CSP
□16 mm 以下
Ball Pitch : 0.4 mm 以上
Maximum height
Flying vision 12 mm
FS Head
Flying vision
MEGA FOV 24
mm (Front /
Rear)
Chip 0402 ~□16 mm
IC, Connector
□16 mm 以下
Lead Pitch : 0.4 mm 以上
BGA, CSP
□16 mm 以下
Ball Pitch : 0.4 mm 以上
Upward vision
MEGA FOV 35
mm (Rear)
IC, Connector
□16 mm 以下
Lead P
itch : 0.3 mm 以上
□3
2 mm 以下
Lead Pitch : 0.4 mm 以上
BGA, CSP
□16 mm 以下
Ball Pitch : 0.4 mm 以上
□32 mm 以下
Ball Pitch : 0.5 mm 以上
前言
xi
FS Head
Upward vision
MEGA FOV 45
mm (Rear)
IC, Connector
□32 mm 以下
Lead Pitch : 0.4 mm 以上
□42 mm 以下
Lead Pitch : 0.5 mm 以上
BGA, CSP
□16 mm 以下
Ball Pitch : 0.4 mm 以上
□32 mm 以下
Ball Pitch : 0.5 mm 以上
□42 mm 以下
Ball Pitch : 1.0 mm 以上
Maximum Height
Flying vision 10 mm
Upward vision 15 mm
