8-1 供应装置的设置 第 8 章 . 供应装置的设置 8.1. 喂料器 （ Feeder ） [F4] ‘ 喂料器 ’ 菜单编辑有关带式喂料器 , 杆式喂料器 , 多盘式喂料器的数据。 它可以 进行 指定装在各喂料器的部品， 吸着部品位置的示教， 吸着部品测试等操作。 选 择 此功 能时的初始画面为带式喂料器画面。 8.1.1. 喂料器基座 （ Feeder Base ） 选择喂料器座时显示如下的对话框， 同 时在这个对话框可以编辑有…
8-1
供应装置的设置
第8章. 供应装置的设置
8.1. 喂料器（Feeder）[F4]
‘喂料器’菜单编辑有关带式喂料器, 杆式喂料器, 多盘式喂料器的数据。它可以进行
指定装在各喂料器的部品，吸着部品位置的示教，吸着部品测试等操作。选择此功
能时的初始画面为带式喂料器画面。
8.1.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。

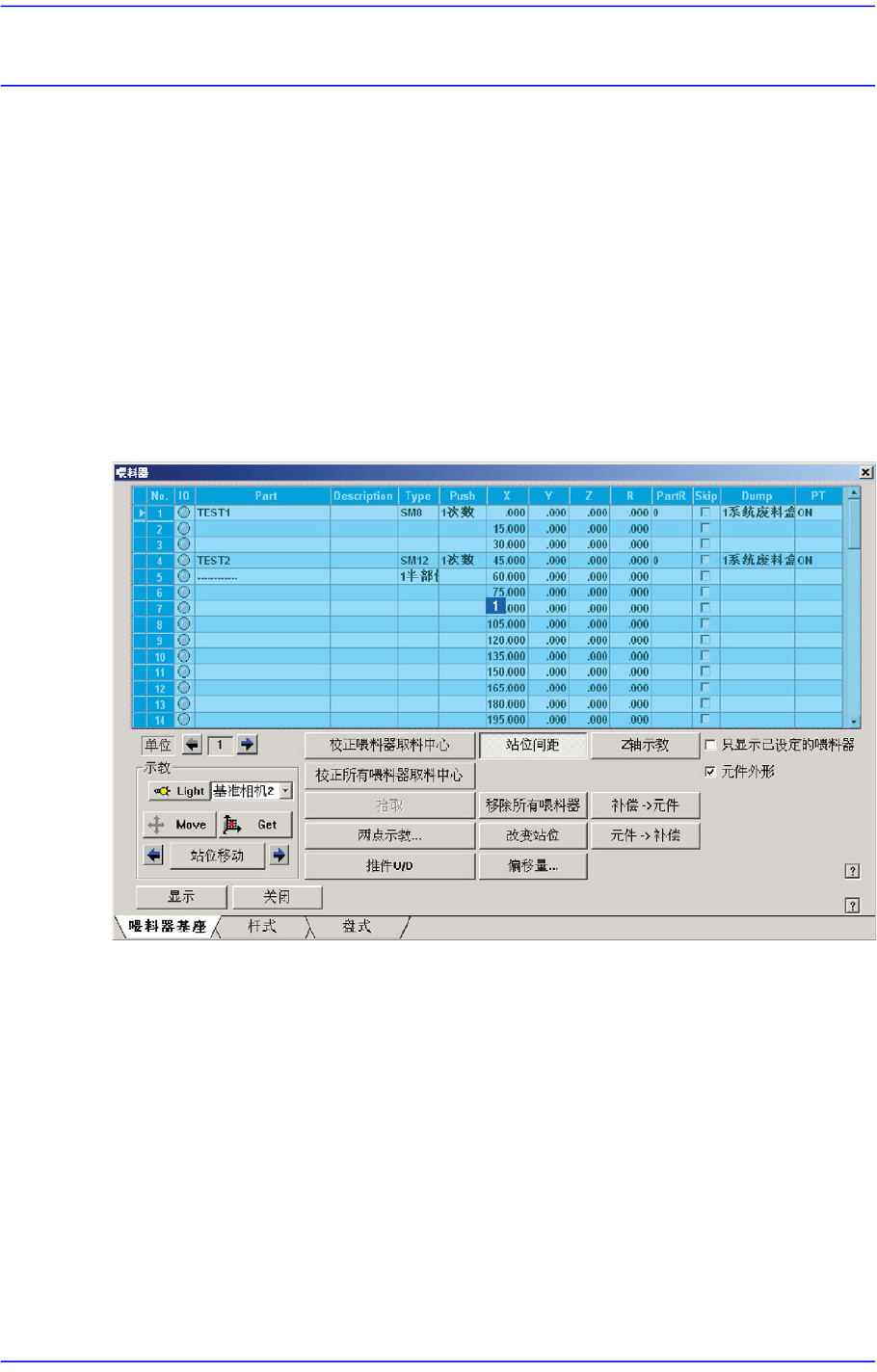

图
8.1 “Feeder :Feeder Base”
对话框
1: Grid
领域
<Grid> 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。
<No.> 列
它是喂料器座Slot的排列编号。空压式喂料器座上有60个Slot。
<IO.> 列
表示安装在该插槽的带式供料器的状态LED颜色
8-2
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框，组合框中有在
<1.2元件>登记的部品当中通过 “带式”供应的部品清单。在这个部品清单
选择将要装的部品。下一个是在<Part>列的组合框选择部品的画面。
图
8.2 “
喂料器
:
在喂料器座选择元件时
”
画面
备注 把所选择的插槽的元件更改成其它元件时，把该插槽上设定的
Home Offset值初始化成0。
<Type> 列
它表示装在该Slot的装置的形式。以下是表示装有各种装置的喂料器座中，
显示在<Type>列的内容的画面。
