8-5 供应装置的设置  <PT> 列 Pocket T each 是对已发生吸附故障的部件重启操作时利用 Pocket T each 功能示教吸附点执行吸附的功能。吸附通过相应 Feeder 供应的部件时 , 选择能否使用 Pocket T each 功能。 (ON : 使用 , OFF: 不使用 ) 为实际适用 Pocket T each ，应在 System Setup 菜单设置 Preference 辅助…

8-4

Advanced Chip Shooter DECAN S2 Administrator’s Guide

该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的Z轴方向的

位置。

 <R> 列

该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的R轴的位置

（Head的旋转角度）。

部件吸附前，头部旋转设定角度后进行部件吸附。

例如为吸附连接器使用特殊四角吸嘴时，吸嘴的长方向与部件的长方向一致

才能正常吸附部件。

但是如果吸嘴设置成垂直方向长、部件设置成横向长，很显然在吸附部件前

90度旋转吸嘴的角度进行吸附才能正常吸附相应部件。

此时，为设置吸附时的旋转角度而使用。

 <PartR> 列

该Slot上装有带式喂料器时，设定装在带式喂料器的部品的贴装角度。

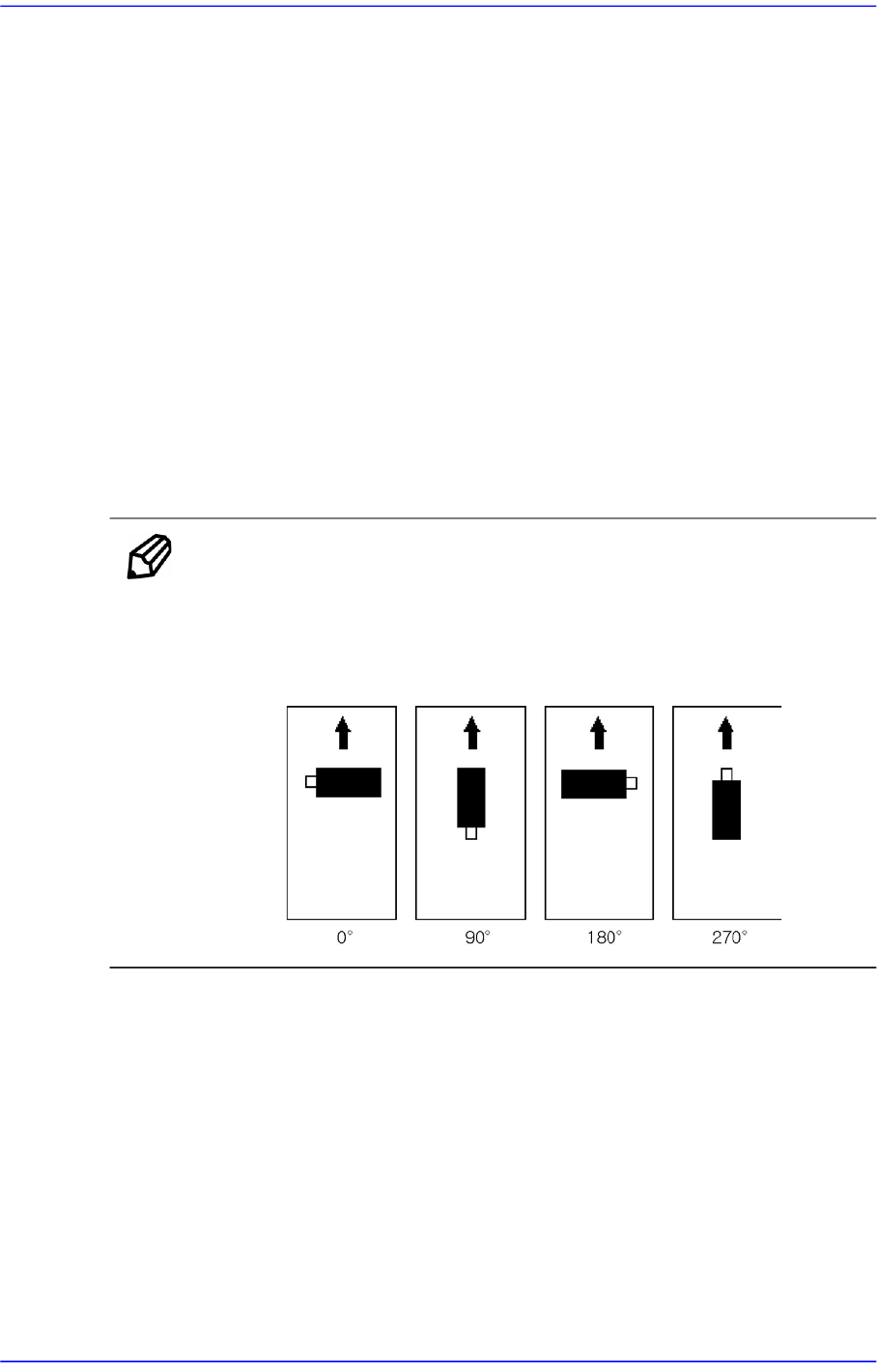

备注有关部品的供应角度和吸着角度的定义

供应角度 (作为使用者时):

供应角度以给喂料器供应部品的角度为准。不管喂料器安装在前

面还是后面，是把部品装在喂料器时的角度。

 <SK> 列

该Slot上装有带式喂料器时，选择装在带式喂料器的部品的吸着与否

需要吸着时，要保持选择框未检查的状态，不要吸着时，要确认选择框。

 <Dump> 列

该Slot上装有带式喂料器时，选择安装在带式喂料器部品废料盒可选择的废

料盒如下。

 系统废料盒: 作为设定在系统的废料盒，它安装在设备的传送装置前面。

 用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位

置。

8-5

供应装置的设置

 <PT> 列

Pocket Teach是对已发生吸附故障的部件重启操作时利用Pocket Teach功能

示教吸附点执行吸附的功能。

吸附通过相应Feeder供应的部件时, 选择能否使用Pocket Teach功能。 (ON:

使用, OFF:不使用)

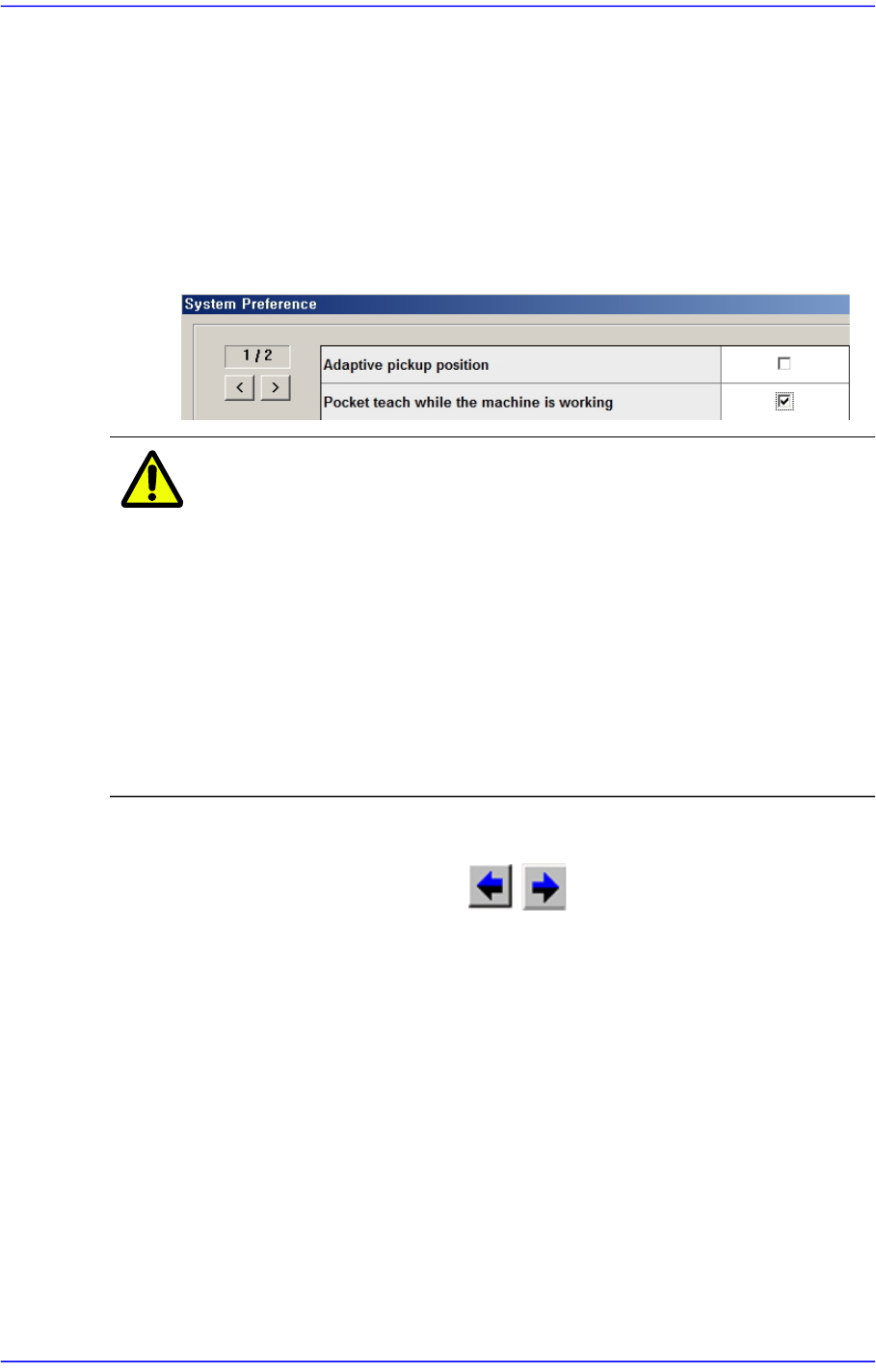

为实际适用Pocket Teach，应在System Setup菜单设置Preference辅助菜单的

Pocket Teach选项。

备注在作业过程中使用该功能时可以提高该喂料器的吸附成功率，但

Pocket示教的执行需要花费时间，也可能在吸附点(Pickup

Point)坐标被补正后无法同时吸附。

不管当前<Result>列的设定结果而重新打开PCB文件时，利用

PCB文件所登记的元件数据中“盛料器校正”相关参数的设定值

让<Result>列的设定值初始化。

在自动运转过程中通过Adaptive Pick-up补正的吸附点可以反映

在“喂料器基座”选项卡对话窗口上，却不会反映通过“Pocket示

教”功能补正的吸附点。

 <单位> 领域

选择所要编辑的 Feeder Base Unit。 , 按钮用于选择Feeder Base。

1 -Front Feeder Base(前面Feeder Base), 2-Rear Feeder Base (后面Feeder Base)

 <示教> 领域

用于旋转XY轴驱动电动机把选定的对象移动指定的坐标位置或用于获取已选

对象的当前坐标。

 组合框

用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所

要获取当前坐标的对象。可选择的对象如下。

 基准相机2: 选择基准相机。

基准相机4: 选择基准相机。

 头1 ~ 头20: 选择1号 ~ 20号头。

8-6

Advanced Chip Shooter DECAN S2 Administrator’s Guide

 <Move> 按钮

组合框中选择的对象移动到指定的坐标位置。运行 “Move”之前，先要用鼠

标单击需要移动的位置的坐标值对应的Grid 领域 (Tape Feeder的吸附点坐标

)。

 <Get> 按钮

以组合框中选择的对象为基准获取X, Y坐标。运行 “Get”之前，先要用鼠标

单击需要移动的位置的坐标值对应的Grid 领域 (Tape Feeder的吸附点坐标

)。

 <站位移动/喂料器移动> 按钮

选择Slot别移动所选Device还是设置Tape Feeder的Slot别移动所选Device。

每次点击此按钮时轮着设定“站位移动”和 “Feeder Move”。

 站位移动时

按钮选择当前选定Slot以前的Slot, 按钮选择当前选定Slot的

以后 Slot。

 喂料器移动时

按钮在当前选定的设置 Feeder的Slot的以前Slot中选择设置Tape

Feeder的Slot(按Slot序号小的顺序), 按钮在当前选定的设置Feeder

的Slot的以后Slot中选择设置Tape Feeder的Slot。(按Slot 序号大的顺序)

 <小型示教> 按钮

在“喂料器登录”对话框对所选带式喂料器手动执行‘袋示教’功能时使用。虽已

在喂料器底座的插槽正常安装特定带式喂料器，但由于对应喂料器的问题与系

统设置的吸附点有差距时利用此功能人为自动调节吸附点。

用Tape Feeder供应的Chip-Rect部件时，利用Pocket Teach功能会比较正确地进

行吸附。

一般出现吸附错误会对应部件设置的再吸附次数同等的次数试图进行吸附。超

过最后次数时发生故障的同时停止作业。

但是，超过最后次数之前供应到Tape Feeder的部件时，利用Pocket Teach功能查

找正确的吸附点补正吸附位置后进行吸附。

cket Teach识别

被供应Tape的Pocket或Soup racket hole后，补正当前的吸附位

置对准Pocket的中心位置。

执行袋示教则在‘Grid’领域的<PT>列反映其结果。

（ON-S:成功，ON-F:失败）

如果设置成自动运行中执行‘袋示教’功能，则在“ 喂料器登录”对话框的‘Grid’
