8-12 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 图象显示实际设置在 Feeder Base 的喂料 器形象。 < 取消 > 按 钮 结束对话框。
8-11
供应装置的设置
<OffsetPart> 按钮
修改已安装的带式供料器的Pickup坐标，针对同一带式供料器统一适用Pick
Offset时选择。
<PartOffset> 按钮
单击该键时，如果当前设定的带式喂料器所供应的元件中包含了具有Pickup
Offset的元件，该元件的Pickup Offset将自动反映到Pickup坐标。
<Enable Home Offset> 按钮
如果圈选该复选框，吸附时MMI将从IT Feeder System读入Y补偿(Offset)的值
后补正吸附点的Y坐标。因此，IT Feeder System与Device Net板被安装到设备时
才能使用该功能。
<显示> 按钮
8-12
Advanced Chip Shooter DECAN S2 Administrator’s Guide

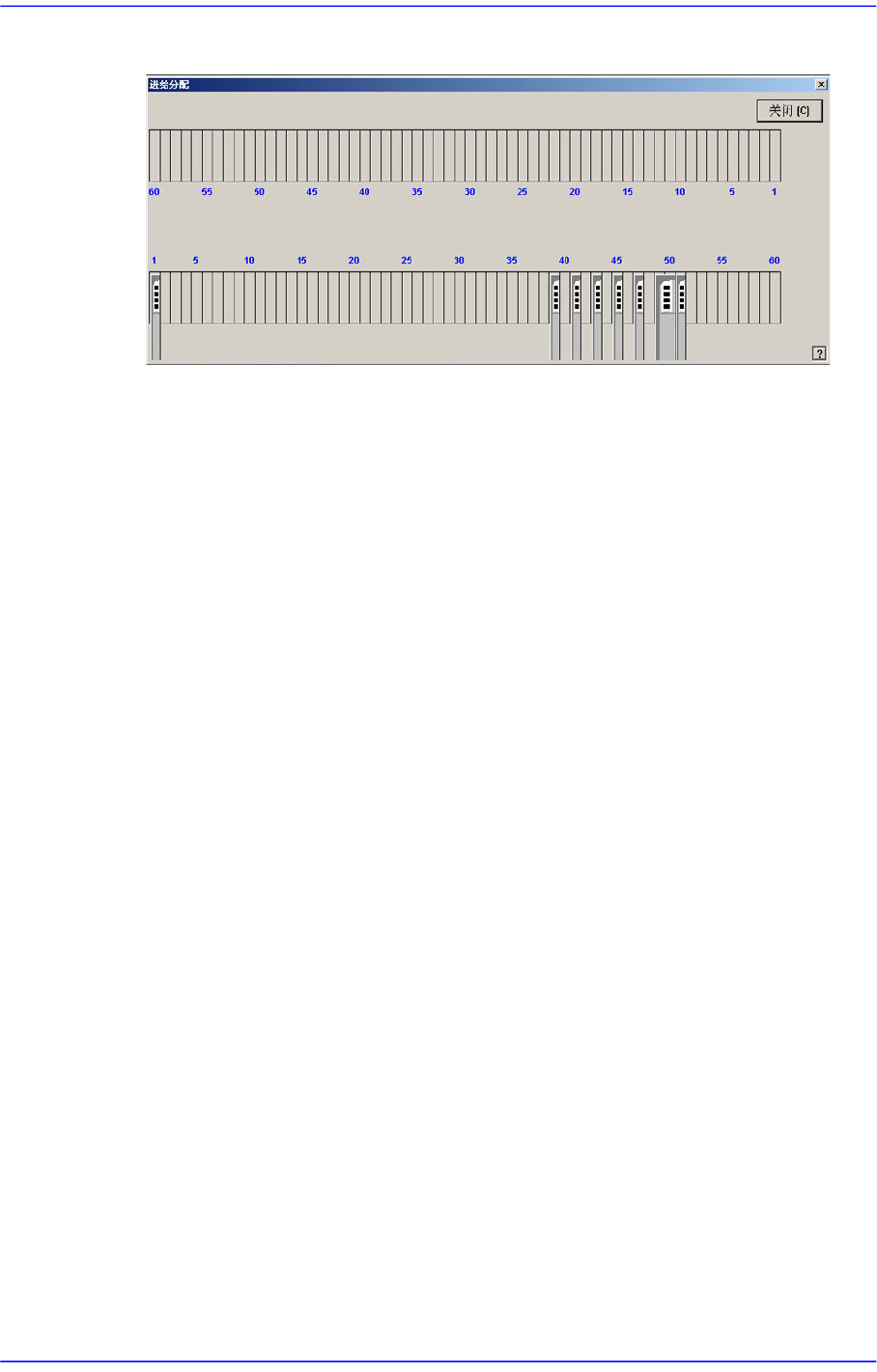

图象显示实际设置在Feeder Base的喂料器形象。
<取消> 按钮
结束对话框。
8-13
供应装置的设置
8.1.2. 杆式 （Stick Unit）
安装棒状喂料器，并设定 有关棒状喂料器的数据。选择” 杆式”时初始画面如下。

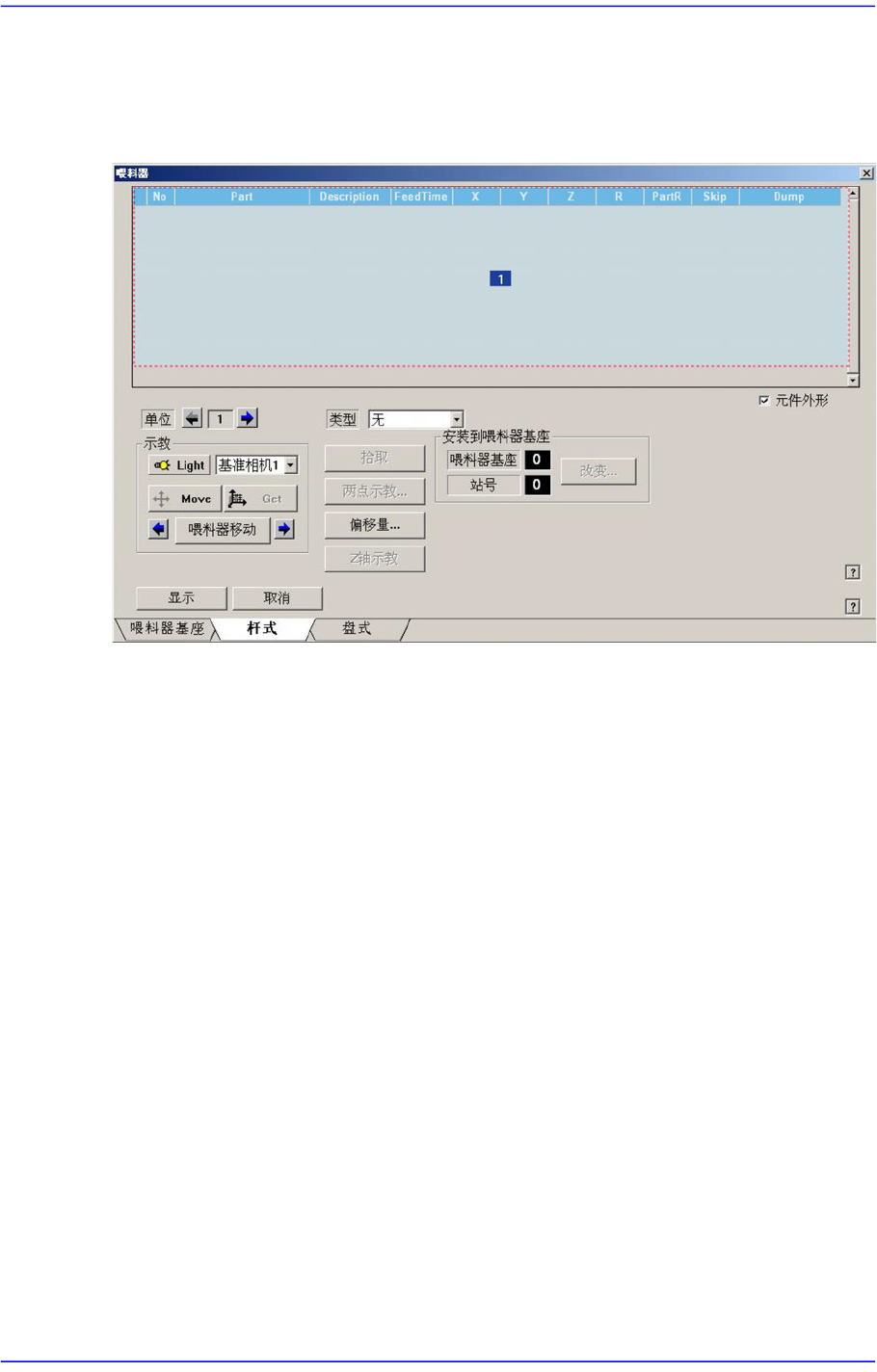

图
8.5 “Stick Unit”
对话框
1: “
杆式
”
对话框
<Grid> 领域
根据<Type>组合框中选择的 Stick Unit生成数据并进行编辑。
<No> 列
它是杆式 Slot的排列编号。基本上 “Stack Stick”带有一个Slot，“Multi Stick”
最多可带10 个 Slot。即 Stack Stick Feeder一次供给一个部件，但是 Multi
Stick Feeder一次最多可供给10个部件。
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框，组合框中有在
<1.2元件>登记的元件当中通过 “杆式”供应的元件清单。在这个部品清单
选择将要装的部品。下一个是在<Part>列的组合框选择部品的画面。
