8-18 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 然后点击此按钮则自动执行 Z 轴高度测量。 <Part Outline> 选择框 如果选择此选择框， 为确认吸附位置把 Fiducial Camera 移动到相应 喂 料器 位置， 则在 SMV ision 窗口显示考虑到相应部件 Pick-up 角度的 out line 形象 。 < 显示…
8-17
供应装置的设置
基准相机4: 选择基准相机。
头1 ~ 头20: 选择1号 ~ 20号头。
<移动> 按钮
在组合框中选择的对象移动到指定的坐标位置。 运行 “移动”之前，先要用
鼠标单击需要移动的位置对应的Grid的shell(Stick Feeder的吸附点坐标)。
<得到> 按钮
以组合框中选择的对象为基准获取X, Y 坐标。 运行 “ 得到” 之前，先要用鼠
标单击需要移动的位置对应的Grid的shell(Stick Feeder的吸附点坐标)。
<拾取> 按钮
从当前选定的Stick Feeder进行部件贴装。此时，应该提前选择所要贴装部件的
磁头Device)。 成功地吸着后显示以下对话框。
详细内容请参照 “8.1.1
喂料器基座
（
Feeder Base
）
”的 <Pick> 按钮。
<两点示教…> 按钮
它执行示教杆式喂料器的吸着点时，通过示教装有部品的Pocket对角线两段的2
个点的方法来算出中心点的功能。 详细内容请参照 “8.1.1
喂料器基座
（
Feeder
Base
）
“的 <2Pt. Teach…> 按钮。

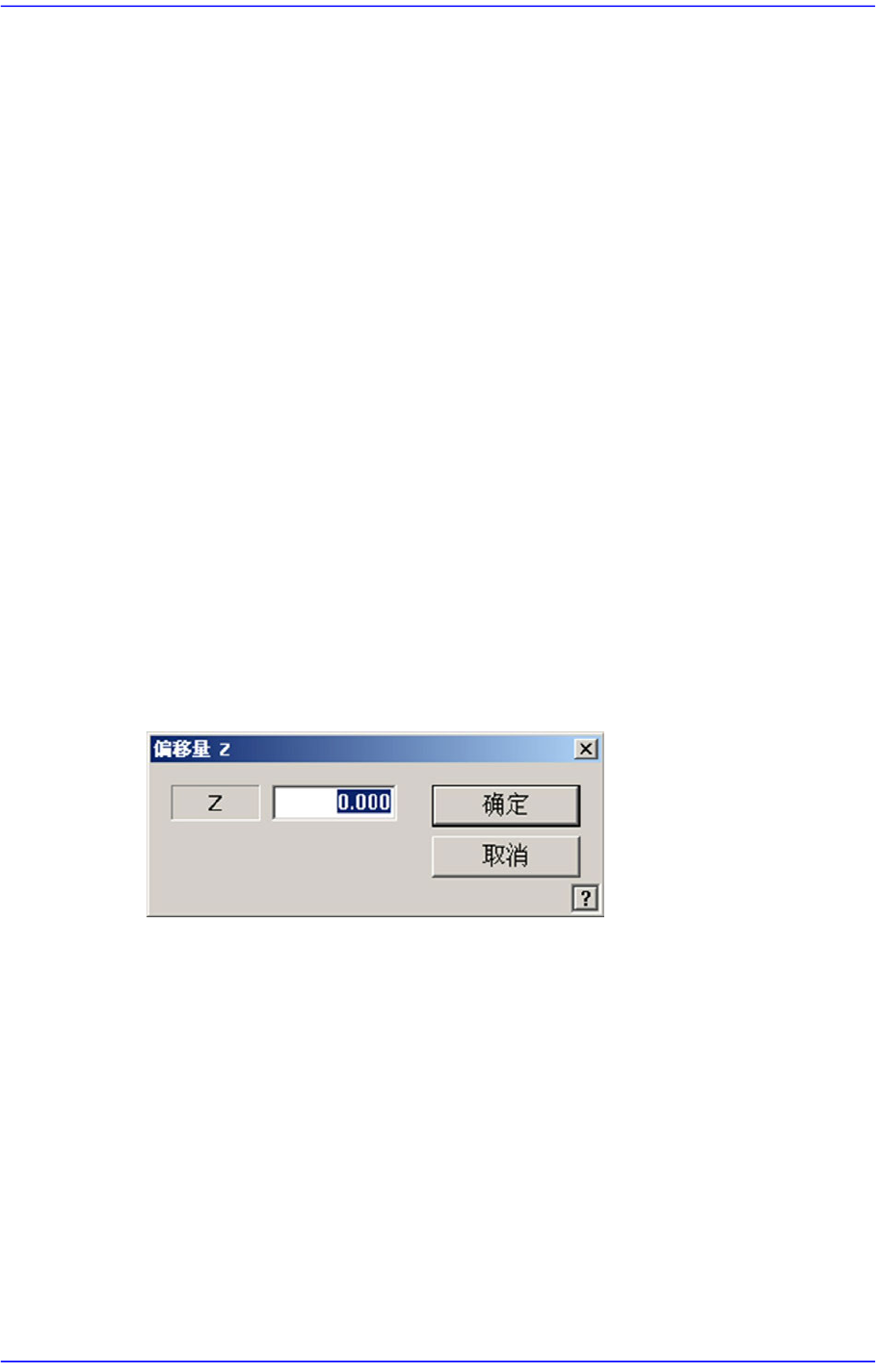

<偏移量> 按钮
Feeder的Pickup Z值一概适用偏移（Offset）。
<Z>编辑框
输入偏移值（Offset）。
<确定> 按钮
保存设定内容后关闭对话框。
<取消> 按钮
不保存设定内容关闭对话框。
<Z轴示教>按钮
利用空压自动测定对Feeder吸附点的Z轴高度。在HEAD的喷嘴插槽插入CN040
喷嘴后在<Grid>领域选择要测量Z轴高度的Stick Feeder，然后点击<移动>按
钮。
8-18
Advanced Chip Shooter DECAN S2 Administrator’s Guide
然后点击此按钮则自动执行Z轴高度测量。

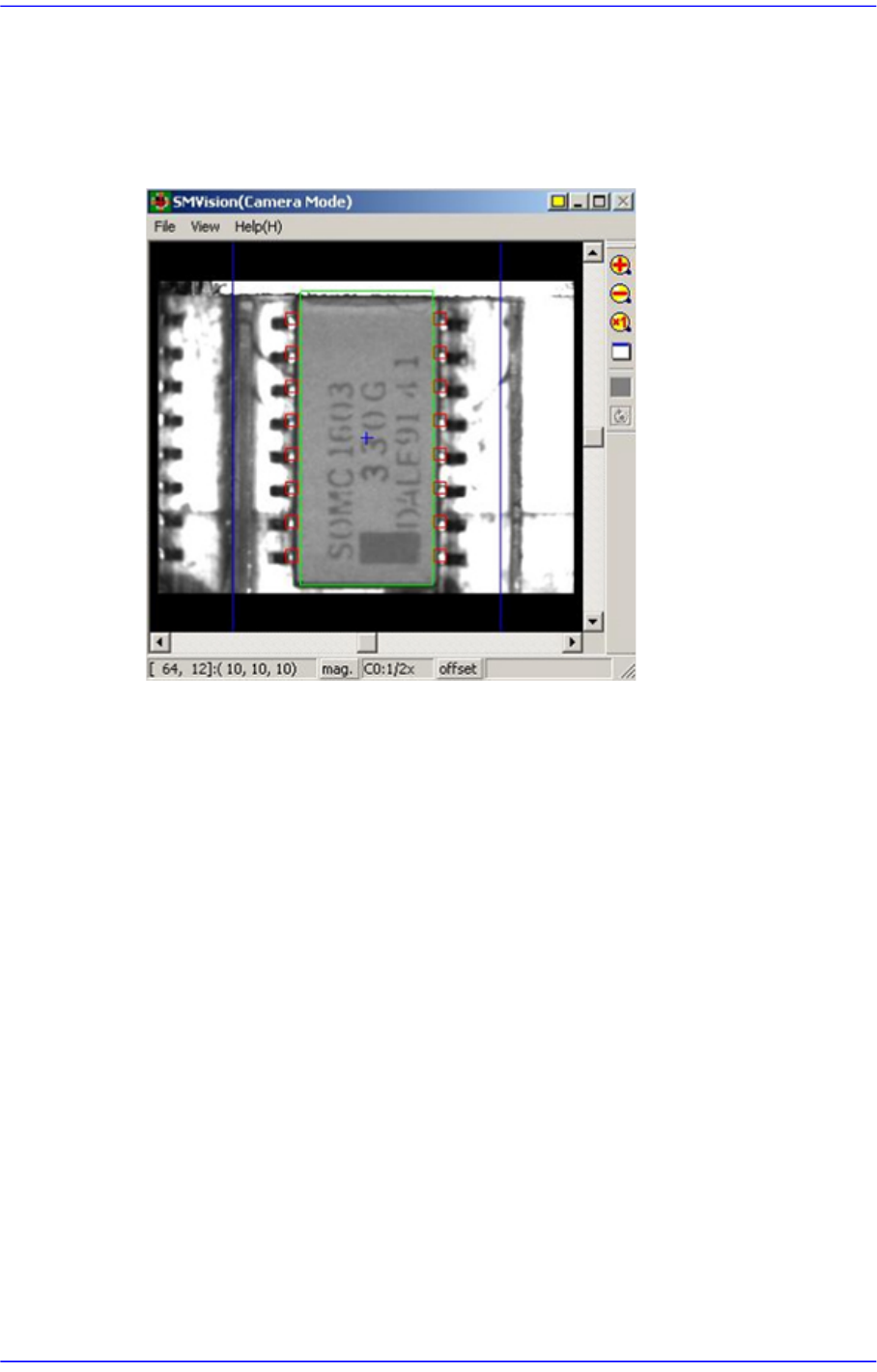

<Part Outline> 选择框
如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up角度的out line形象。
<显示> 按钮
用图象显示实际设置在喂料器底座上的喂料器形象。
8-19
供应装置的设置
8.1.3. 盘状喂料器（Tray Feeder）

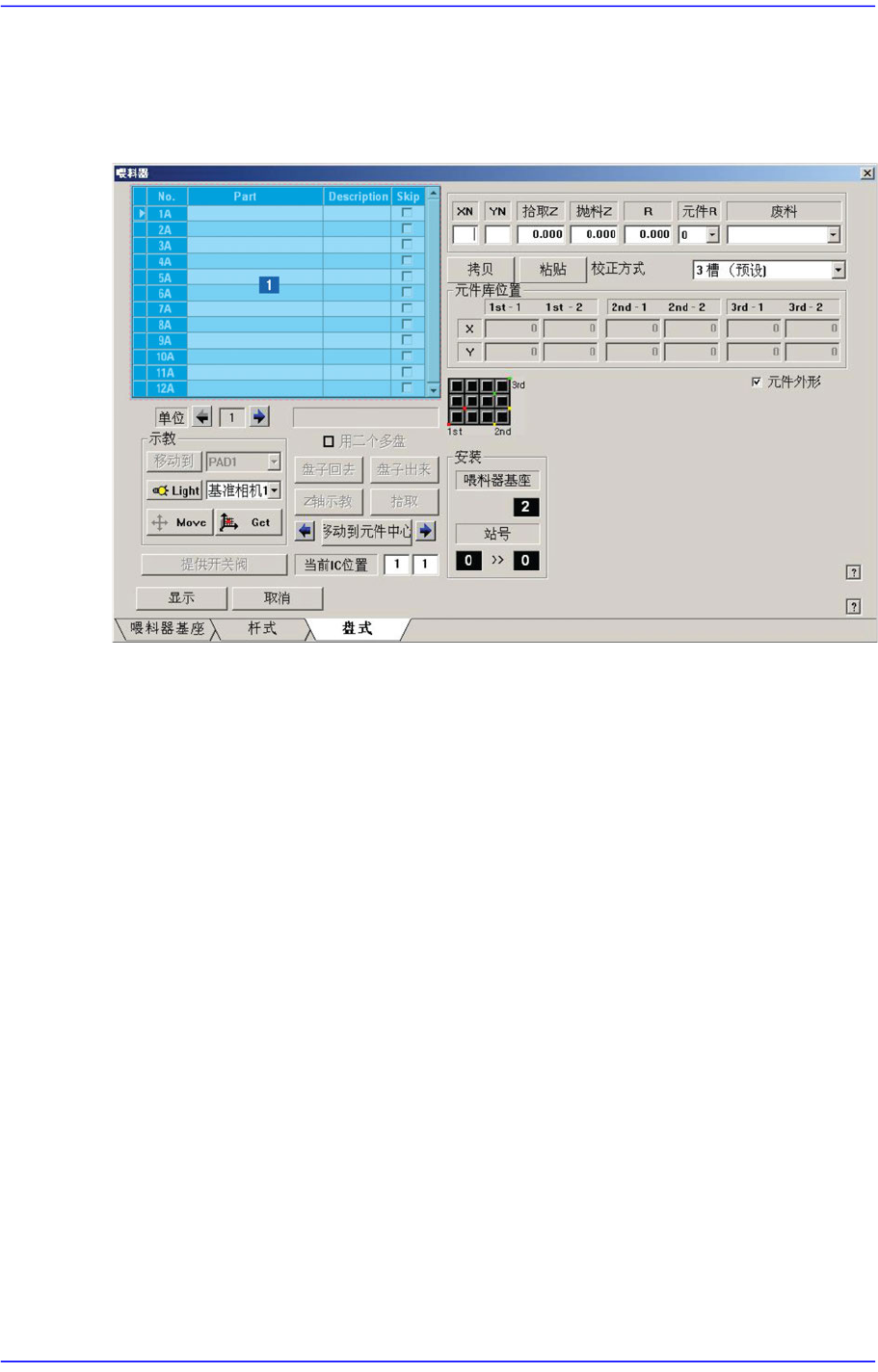

选择盘状喂料器的各种数据。 选择“ 盘式” 时的初始画面如下。
图
8.6 “
盘式
”
对话框
1: <Grid>
领域
<Grid> 领域
按照相应Tray生成数据，再进行编辑。
<No> 列
它是Tray Unit Tray的排列编号。基本上有10个 “Single” 。各个表示一个
Tray。
<Part> 列
选择装在该多盘式的Part。用鼠标单击<Part>列时显示组合框，组合框中有
在<1.2元件>登记的部品当中通过 “多盘式”供应的元件清单。
在这个部品清单选择将要装的部品。下一个是在<Part>列的组合框选择部品
的画面。
