8-26
Advanced Chip Shooter DECAN S2 Administrator’s Guide
键，填入此时的位置坐标。

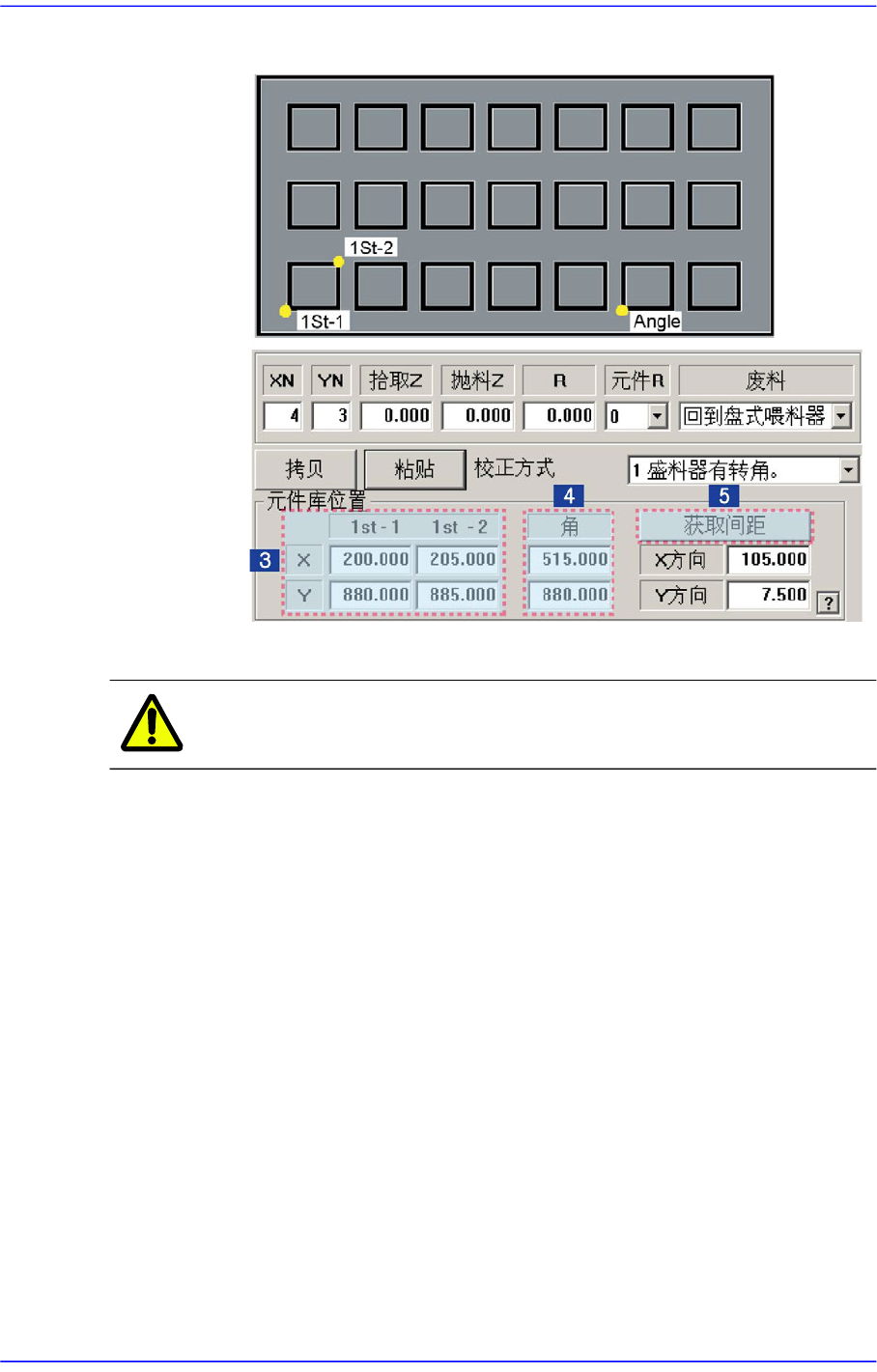

(5) 为了获得拼块间Pitch的间隔，请按 <Get Pitch>键。
注 意 请务必按照上面(
(2)
→
(3)
→
(4)
→
(5)
的顺序操作。
(6) 请您选定Fiducial照相机在最大可移动范围内设置的拼块。因为越是
选择和第一个拼块距离位置远的拼块，所获得的Pitch数值越精确。
请填入两个拼块间的间隔数NX, NY的值。
NX =被设定的拼块所在的列数 - 1
NY =被设定的拼块所在的行数 - 1
8-27
供应装置的设置
(7) 点击 <Get>键，填入拼块的数值。
(8) 点击<Apply>键，如下图所示，可以获得最终的Pitch数值。但是，如
果已经知道的拼块Pitch数值，可以省略(6)~(8)的过程，在窗口内直
接输入。
<使用JEDEC DB>
此功能 有助于使用 JEDEC DB进行教学。
<选择> 按钮
带来从JEDEC Tray DB正在作业的多盘式信息。
选择此按钮将启动<JEDEC DB Viewer>对话框。
8-28
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<描述>标题框
托盘的样式和大小。
<Offset>标题框
它表示X， Y， Z的偏移值。
<Pitch>标题框
托盘中零件中心之间的距离。
<PickZ>标题框
拾取托盘提供的零件时，设置Z轴的高度。
<口袋数>标题框
调色板中的口袋数量。
<口袋大小>标题框
托盘的口袋大小。
<托盘尺寸>标题框
托盘的大小。这是不包括托盘侧面的单独宽度的尺寸。
<从属宽度>标题框
这意味着托盘侧面的机翼宽度。
<坐在身上>标题框
此设备不支持此功能。
<添加>按钮
它是生成新JEDEC托盘的功能。
<编辑>按钮
这是一个可以修改已定义的现有JEDEC托盘的功能。
