9-1
Step Programming
第9章. Step Programming
‘贴装步骤’子菜单编辑有关PCB贴装点的位置，部品的基准点标记，要贴装的部
品，供应部品的喂料器，吸着部品的吸嘴等的数据的功能。
备注 本设备的最大贴装点数量为30,000。

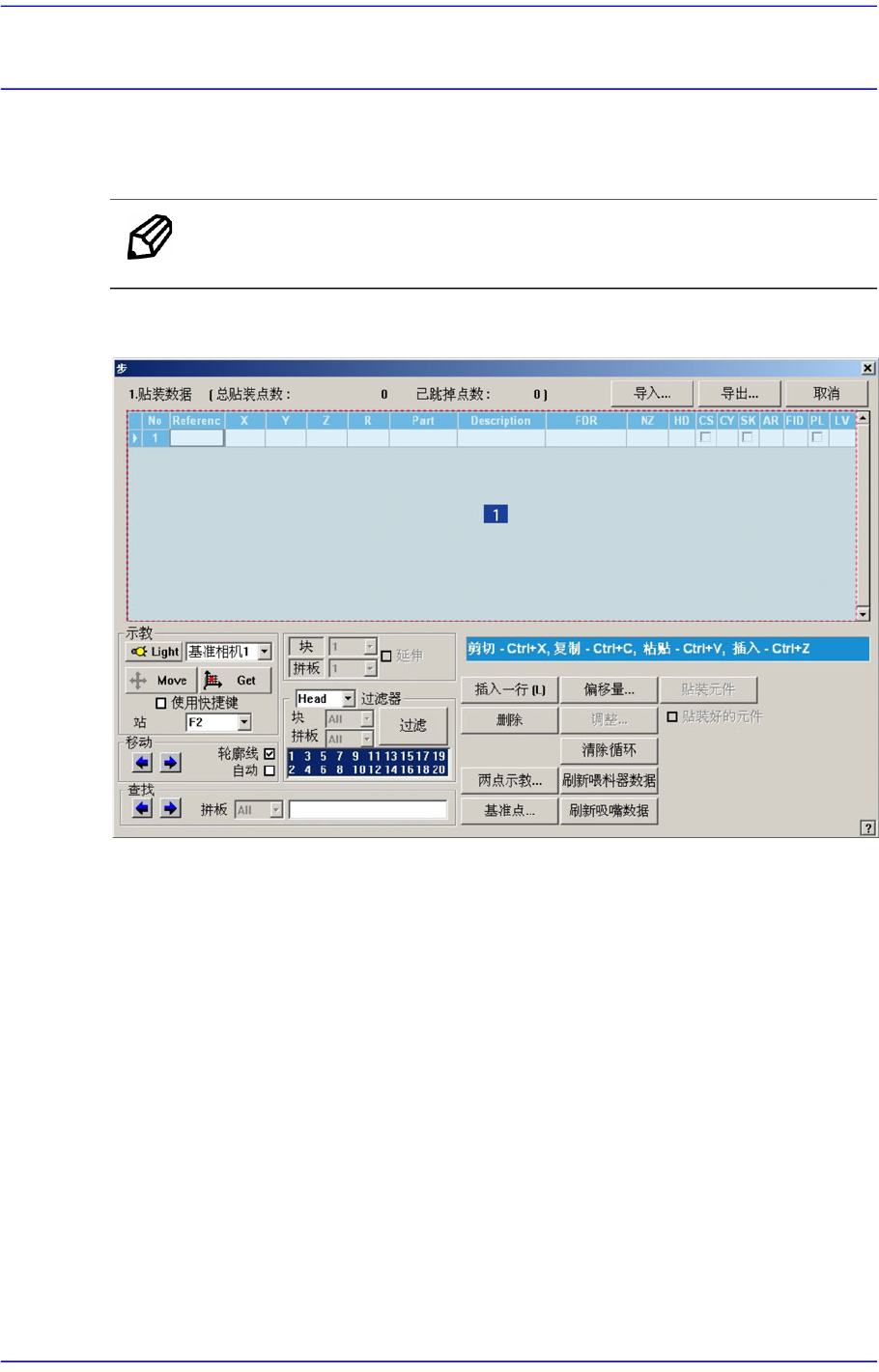

图
9.1 “
步
”
对话框
1: Grid
领域
<1. 贴装数据> 领域
设定有关贴装的编辑信息。
<No> 列
是Step序号意味着贴装点的顺序。
<Reference> 列
设定贴装点的参考名称。一般输入PCB上的R1, R2, C1, C2的值数。(最多8
个字)
<X> 列
设定贴装点的X轴方向的位置。
<Y> 列
9-2
Advanced Chip Shooter DECAN S2 Administrator’s Guide
设定贴装点的Y轴方向的位置。
<Z> 列
设定贴装点的Z轴方向的位置。
<R> 列
设定贴装点的R轴方向的位置（贴装部品的旋转角度）。
<Part> 列
选择将要贴装的部品。
<Description> 列
请注意，槽显示已安装的组件描述。
<FDR> 列
选择供应贴装部品的喂料器。
<NZ> 列
选择吸着贴装部品的吸嘴。
<HD> 列
选择吸着贴装部品的Head。
<CS> 列
将要开始新的循环（周期）时选择选择框。
<CY> 列
单击<周期>时显示该周期的编号。
<SK> 列
对贴装点不作作业时选择选择框。
不进行操作而跳过去的行数显示在‘Skipped Count’上。
备注 被设置成跳过(skip)的元件不包含在可作业元件数量内(可作业
元件数量最多为150个)。
利用鼠标选择要跳跃的行，然后可以一次性跳跃被选择的行。相反，可以把
跳跃行设置为不被跳跃状态。
9-3
Step Programming

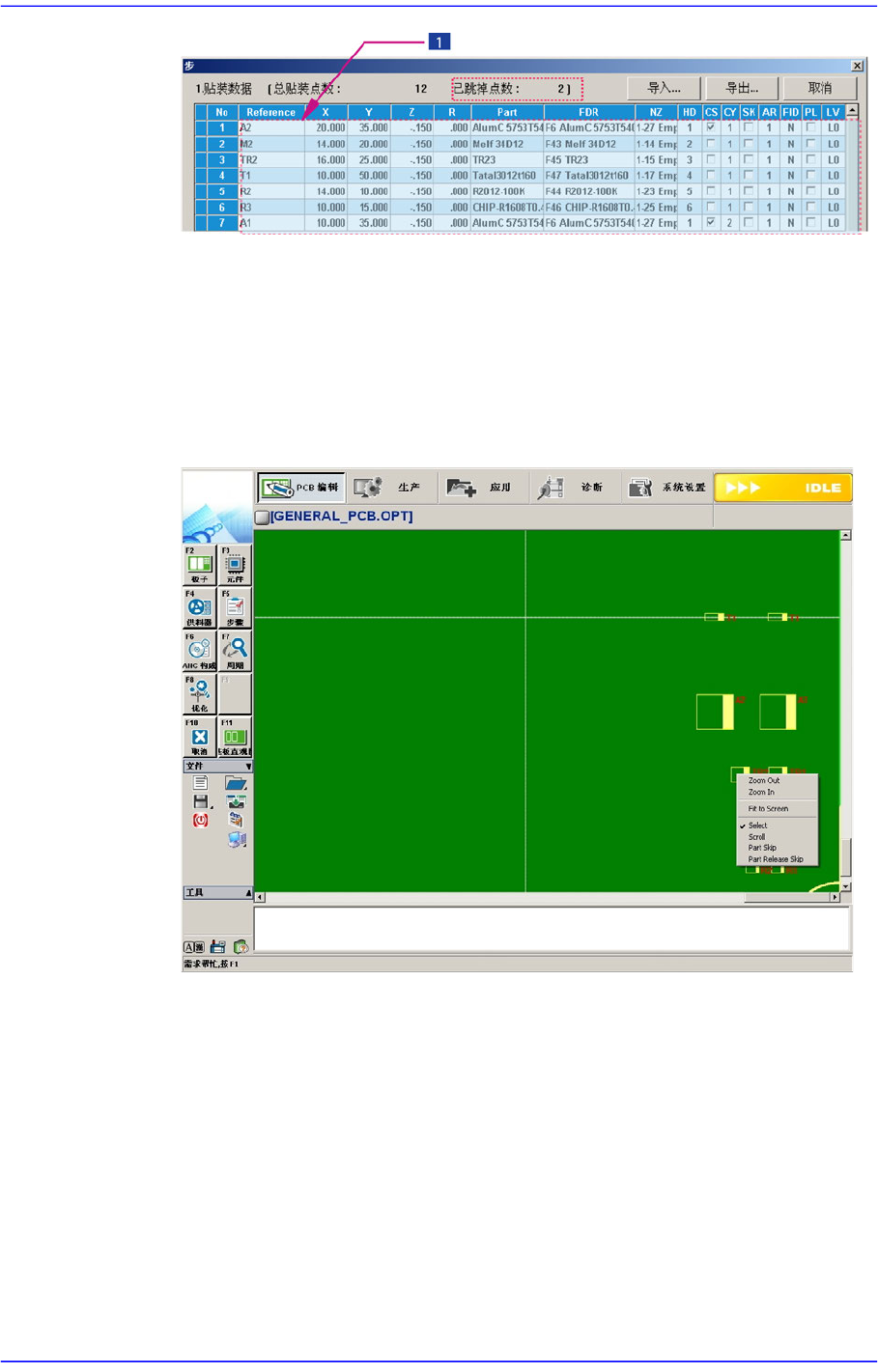

1:
利用鼠标的
Drag
选择
请利用鼠标选择行。( 利用鼠标 Drag 功能)
点击鼠标右键则显示Popup菜单。
请选择“Skip” 或 “No Skip”。
可以在Layout画面针对贴装点的跳过(skip)进行作业。
Part Skip
单击鼠标右键就能选择该功能。使用该功能时，可以排除针对该贴装点
的作业。
Part Skip Release
单击鼠标右键就能选择该功能。使用该功能时，可以针对被设置为不进
行作业的贴装点进行作业。
<AR> 列
选择含贴装点的多片（拼板）PCB的编号。
