Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Array> 组合框
选择Array中需要过滤的Array No。
<延伸> 检查框
仅在Array PCB时显示。利用Array PCB的偏移贴装点扩张为一个PCB。
例如，当前贴装点为十个，Array PCB为四个时扩张为共40个贴装点。
如果已扩张则返回原状态。此时除1号Array PCB以外的贴装点数据被消
失。
<Filter> 按钮
指定在“贴装登记”对话框中显示的贴装点表示条件。单击此按钮则显示如下过
滤功能。

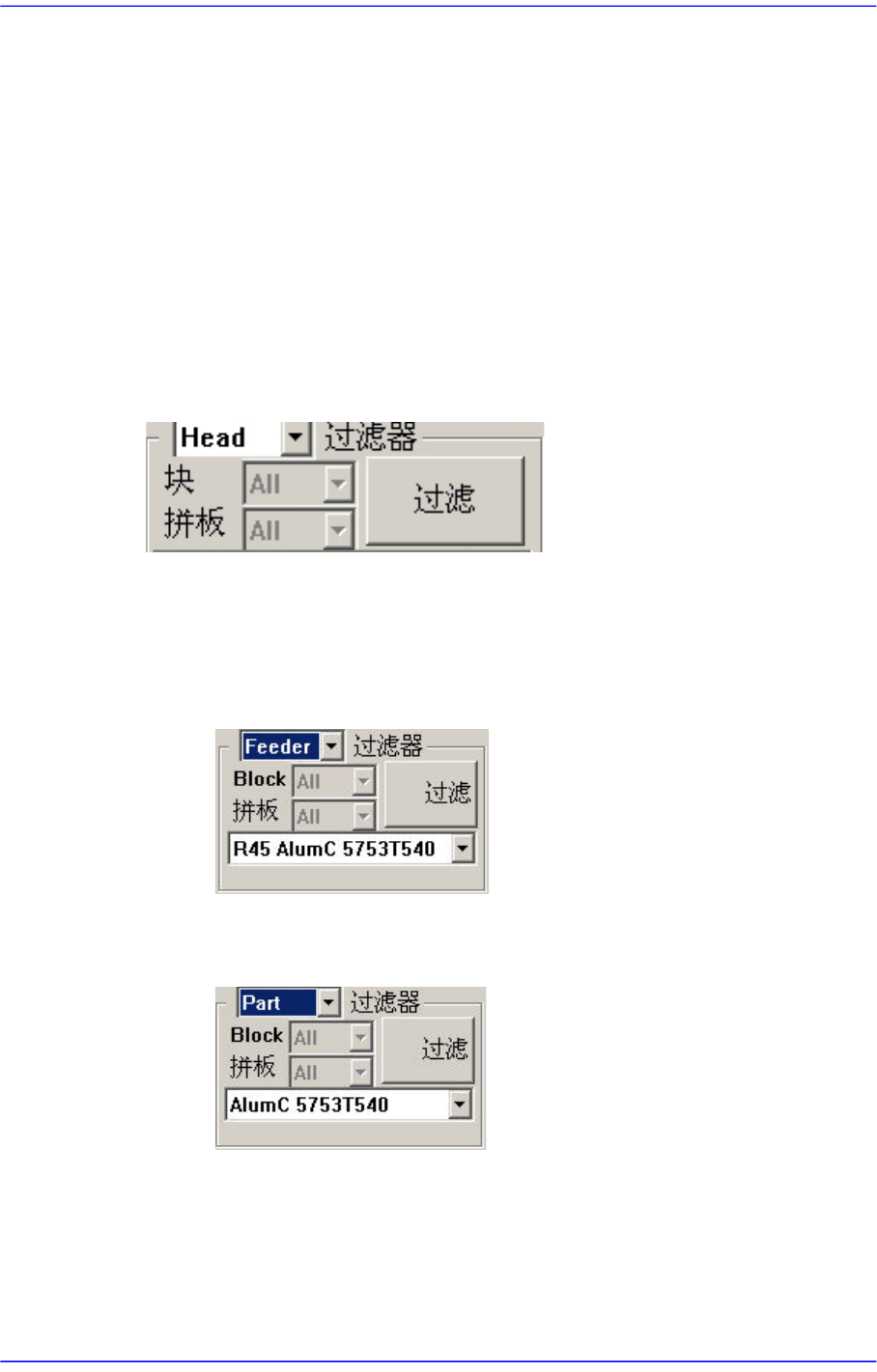

<Filter> 组合框
选择要过滤的对象。 可选择‘Feeder’ 或‘Part’。默认‘Head’。
在<Feeder>组合框选择喂料器时
请在下面组合框选择要标示贴装点的部件的喂料器。
<Filter>组合框选择Part时
请选择需要过滤的部品。
<Filtering>按钮
根据组合框中选择的条件，在Step对话框中只表示已过滤的贴装点。
<插入一行> 按钮
在<Grid>当前选择的LINE(贴装点)之前添加一个贴装点。
9-7
Step Programming
<删除> 按钮
删除<Grid>中选定区域里的贴装点。
<两点示教..> 按钮
执行设定贴装点的位置时，选择示教边角的2个点的方法来算出的中心点作为贴
装点的功能。 详细内容请参照 “8.1.1
喂料器基座
（
Feeder Base
）
“的 <两点示教
…> 按钮。
<基准点…> 按钮
贴装点上有基准点标记时，设定基准点标记的数据。单击此按钮时显示如下的
对话框。
<位置类型> 组合框
选择基准点标记的数量。可选择的基准点标记.的数量如下。
None: 没有基准点标记。
1部品: 有一个贴装点补偿用基准点标记。
2部品: 有二个贴装点补偿用基准点标记。
详细事项请参照 “6.3
基准符号
(Fiducial Mark)
设定
” 有关的说明。
<偏移量…> 按钮
它执行给贴装点的位置追加偏移量数的功能。 在执行此功能前，X列，Y列，Z
列或R或追加偏移量的行必须在 grid选择，已选择列和行时如果点击此按钮则
会显示下面对话框。
9-8
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<在X、Y、Z、R>中选择其一时>
对选定的部件适用偏移值。
<选择列时>
所有部件适用偏移值。
<X> 编辑框
设定X轴方向的偏移量。
<Y> 编辑框
设定Y轴方向的偏移量。
<Z> 编辑框
设定Z轴方向的偏移量。
<R> 编辑框
设定R轴方向的偏移量。
<确定> 按钮
关闭对话框，同时把已设定的偏移量追加到在Grid设定的行上。
<取消> 按钮
忽略已设定的偏移量直接关闭对话框。
<调整…> 按钮
它是在需要变更PCB 步骤的坐标值，或不小心把工作台下降时，为了
利用之前输入的STEP坐标的有关信息，比较确认以前的基准点标记坐标值和当
前的基准点标记坐标值后补偿其差异时使用的功能。
<Clear Cycle> 按钮
