9-14 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 单击 按 钮， 如下图出现未登记元件清单。 选择一 个元件后单击 < 确定 > 按钮， 在 <1. 元件名 > 编辑框输入选定文件的 文件名。 选择相 当于选定元件的 < 封装组 > ， 必要时 修改选定元件 P rofil e 中的元件 信息以适应选定元件。 单击…
9-13
Step Programming
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口
(Unregistered Part List)时，应把该元件登记到PCB Part List。
已经在Local Part DB登记的元件将自动登记。单击 <新建元件…>按钮，
实行Part Editor对话框。
9-14
Advanced Chip Shooter DECAN S2 Administrator’s Guide

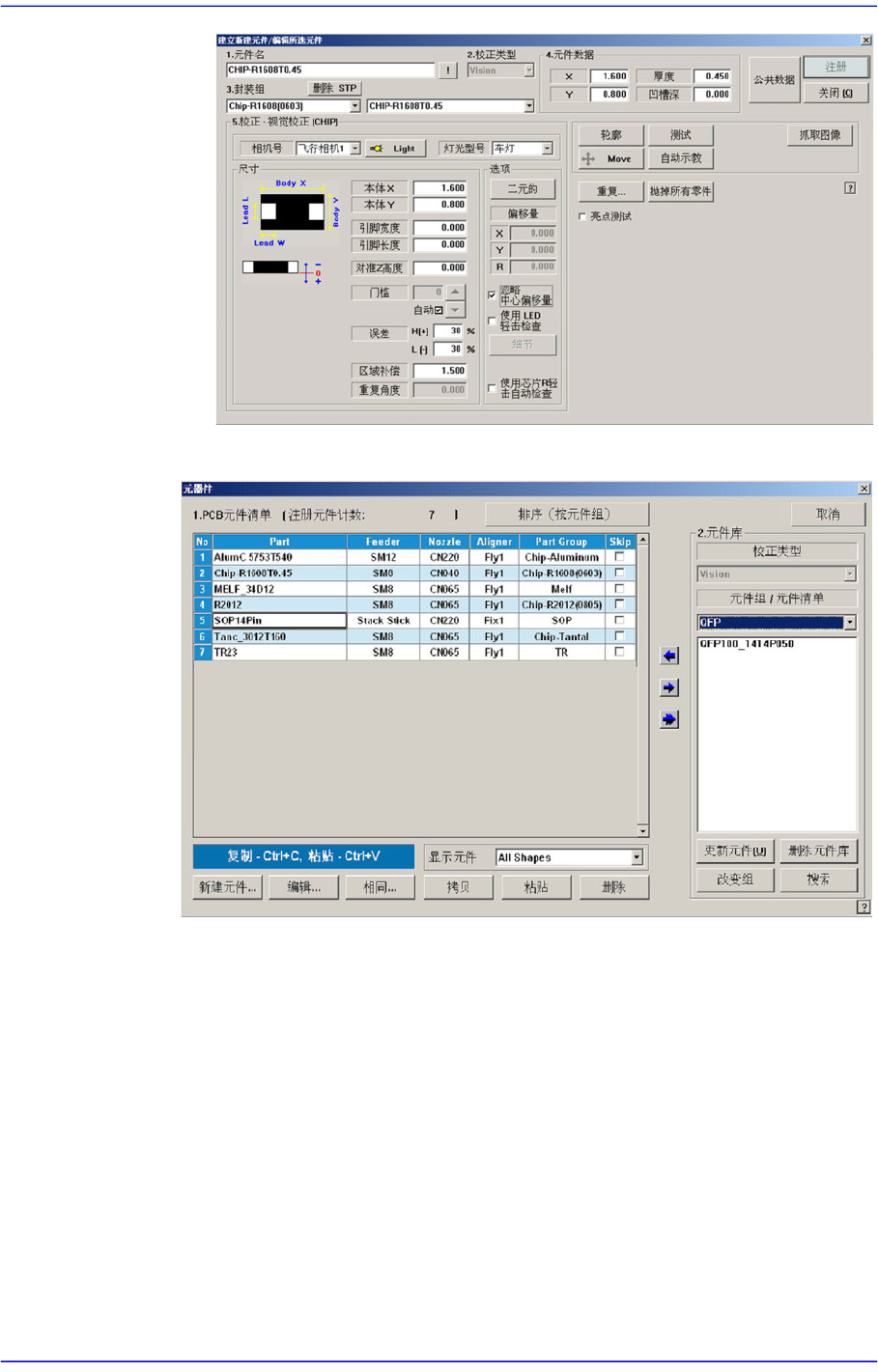

单击 按钮，如下图出现未登记元件清单。
选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的
文件名。
选择相当于选定元件的<封装组>，必要时修改选定元件Profile中的元件
信息以适应选定元件。
单击<注册>按钮，把元件登记到PCB Part List。
9-15
Step Programming
未登记的一切元件的信息被登记后将如下。
