10-1 Opti m ization 第 10 章 . Optimization 优化 能够自动生成一种软件， 这种软件通过对带式喂料器， 吸嘴， ANC 等配置位置 和作业顺序的优化来最大化提高生产效率。 达到最大化生产效率的方法如下 ： Gantry 之间 配平 使吸嘴更换次数最小化 喂料器的同时吸取次数最大化 配置喂料器时尽可能使 XY 臂的 移动时间达到最小化 决定最合适的贴装作业顺序 为了达到以上目的， …
9-16
Advanced Chip Shooter DECAN S2 Administrator’s Guide

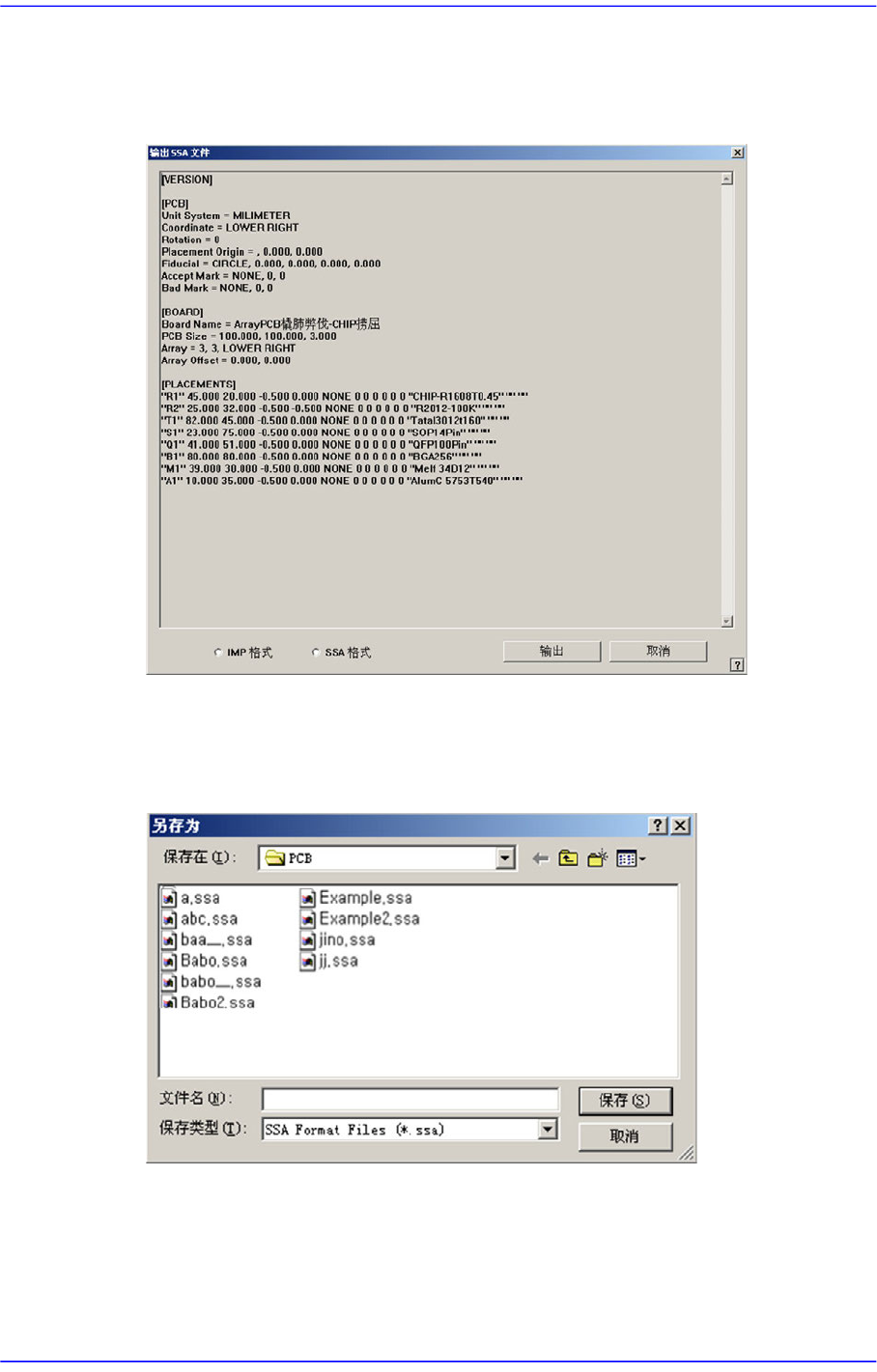

<导出…> 按钮
它执行把在本设备编辑的步骤数据转换成其它形式(SSA Format)的ASCII文件
的功能。单击此按钮时显示如下的对话框。
选择要转换的Format后,点击<Export>按钮。可选择的Format如下。
IMP Format: 转换成IMP Format文件。
SSA Format: 转换成SSA Format文件。
转换时，先设定将要转换的ASCII文件名后，单击 “储存” 按钮。这时步骤数据
将会转换成SSA Format后，以已设定的文件名储存。
<取消> 按钮
取消已进行的作业。
10-1
Optimization
第10章. Optimization
优化 能够自动生成一种软件，这种软件通过对带式喂料器，吸嘴， ANC等配置位置
和作业顺序的优化来最大化提高生产效率。达到最大化生产效率的方法如下：
Gantry之间配平
使吸嘴更换次数最小化
喂料器的同时吸取次数最大化
配置喂料器时尽可能使XY臂的移动时间达到最小化
决定最合适的贴装作业顺序
为了达到以上目的，优化 考虑到各种作业条件并执行最佳的 运算法则。这一章对执
行 优化 所必需的各种设定画面的结构和设置方法进行了详细说明。
10.1. Tape Feeder

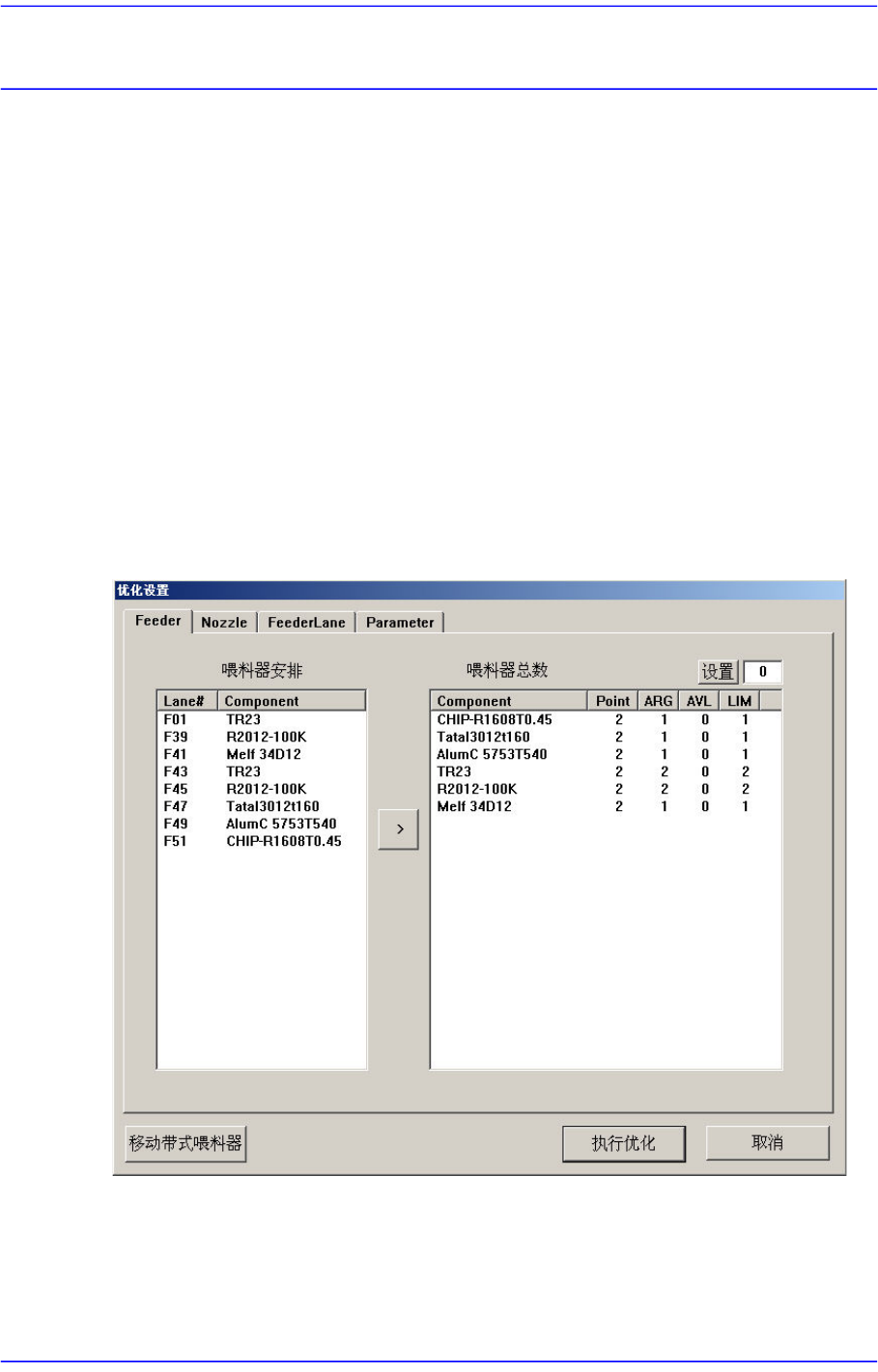

图
10.1 "
优化设置
:
喂料器
" Tab
对话框
此对话框是为带式喂料器的最佳配置所设定的。 带式喂料器考虑在Optimizer的同
时吸附和作业时间可以在最佳的喂料器底座插槽自动分配。可是使用者必须指定带
式喂料器和杆式喂料器的安装位置。
10-2
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<喂料器安排> 目录箱
<Lane#> 栏
[ ]里的数字表示喂料器底座编号。前段喂料器底座在喂料器轨编号前加上
F，后段喂料器底座之前加上R。
<Component> 栏
显示装在相应的带式喂料器部品名。此列表中只列出已经配置好的喂料器，
这些喂料器在 优化 中不是被任意配置的，因此会影响 优化 对其它喂料器的
配置，即考虑到已经配置好的喂料器再对新的喂料器进行配置来尽可能提高
同时吸取。
在此处标示的带式喂料器中不需要在Optimizer做最佳分配的带式喂料器请
点击箭头按钮( )移动到右侧目录框后执行Optimizer。
点击对话框下方的 <移动带式喂料器>按钮可清除配置的所有带式喂料器。
<喂料器总数> 目录箱
在右边框中显示每个部品的装贴点数，已配置的带式喂料器数和需要配置的喂
料器数。
<Component> 栏
通过带式喂料器供应的所有部件显示在此处。
<Point> 栏
显示每个部品装贴点数，在决定要配置的喂料器数时作为参考。
<ARG> 栏
表示各部件分别布置在喂料器底座插槽的喂料器数。这数量与左侧目录框中
显示的喂料器底座的插槽数一致。
<AVL> 栏
显示各部品要经 优化 配置的喂料器数。
<LIM> 栏
显示ARG和 AVL栏所显示的各部品喂料器的总数. 即此数字是可以分配到
各部品的喂料器的限制数量, 最小值为1。
<设置> 按钮
指定用于各部品的喂料器数量。 如果给一个部品配置一个喂料器, 对某部件已
有一个分配的喂料器时在右侧编辑框输入‘3’后点击此按钮则<AVL>列数成为
‘2’。
优化 最多配置2个新的喂料器. 考虑每个部品的贴装点数设定一个合适的喂料
器数。
为了提高操作效率, 给有很多装贴点的部品分配更多的喂料器。
