10-2
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<喂料器安排> 目录箱
<Lane#> 栏
[ ]里的数字表示喂料器底座编号。前段喂料器底座在喂料器轨编号前加上
F，后段喂料器底座之前加上R。
<Component> 栏
显示装在相应的带式喂料器部品名。此列表中只列出已经配置好的喂料器，
这些喂料器在 优化 中不是被任意配置的，因此会影响 优化 对其它喂料器的
配置，即考虑到已经配置好的喂料器再对新的喂料器进行配置来尽可能提高
同时吸取。
在此处标示的带式喂料器中不需要在Optimizer做最佳分配的带式喂料器请
点击箭头按钮( )移动到右侧目录框后执行Optimizer。
点击对话框下方的 <移动带式喂料器>按钮可清除配置的所有带式喂料器。
<喂料器总数> 目录箱
在右边框中显示每个部品的装贴点数，已配置的带式喂料器数和需要配置的喂
料器数。
<Component> 栏
通过带式喂料器供应的所有部件显示在此处。
<Point> 栏
显示每个部品装贴点数，在决定要配置的喂料器数时作为参考。
<ARG> 栏
表示各部件分别布置在喂料器底座插槽的喂料器数。这数量与左侧目录框中
显示的喂料器底座的插槽数一致。
<AVL> 栏
显示各部品要经 优化 配置的喂料器数。
<LIM> 栏
显示ARG和 AVL栏所显示的各部品喂料器的总数. 即此数字是可以分配到
各部品的喂料器的限制数量, 最小值为1。
<设置> 按钮
指定用于各部品的喂料器数量。 如果给一个部品配置一个喂料器, 对某部件已
有一个分配的喂料器时在右侧编辑框输入‘3’后点击此按钮则<AVL>列数成为
‘2’。
优化 最多配置2个新的喂料器. 考虑每个部品的贴装点数设定一个合适的喂料
器数。
为了提高操作效率, 给有很多装贴点的部品分配更多的喂料器。
10-3
Optimization
箭头按钮( )
从已配置的喂料器设定变更到要经 优化配置的喂料器设定。

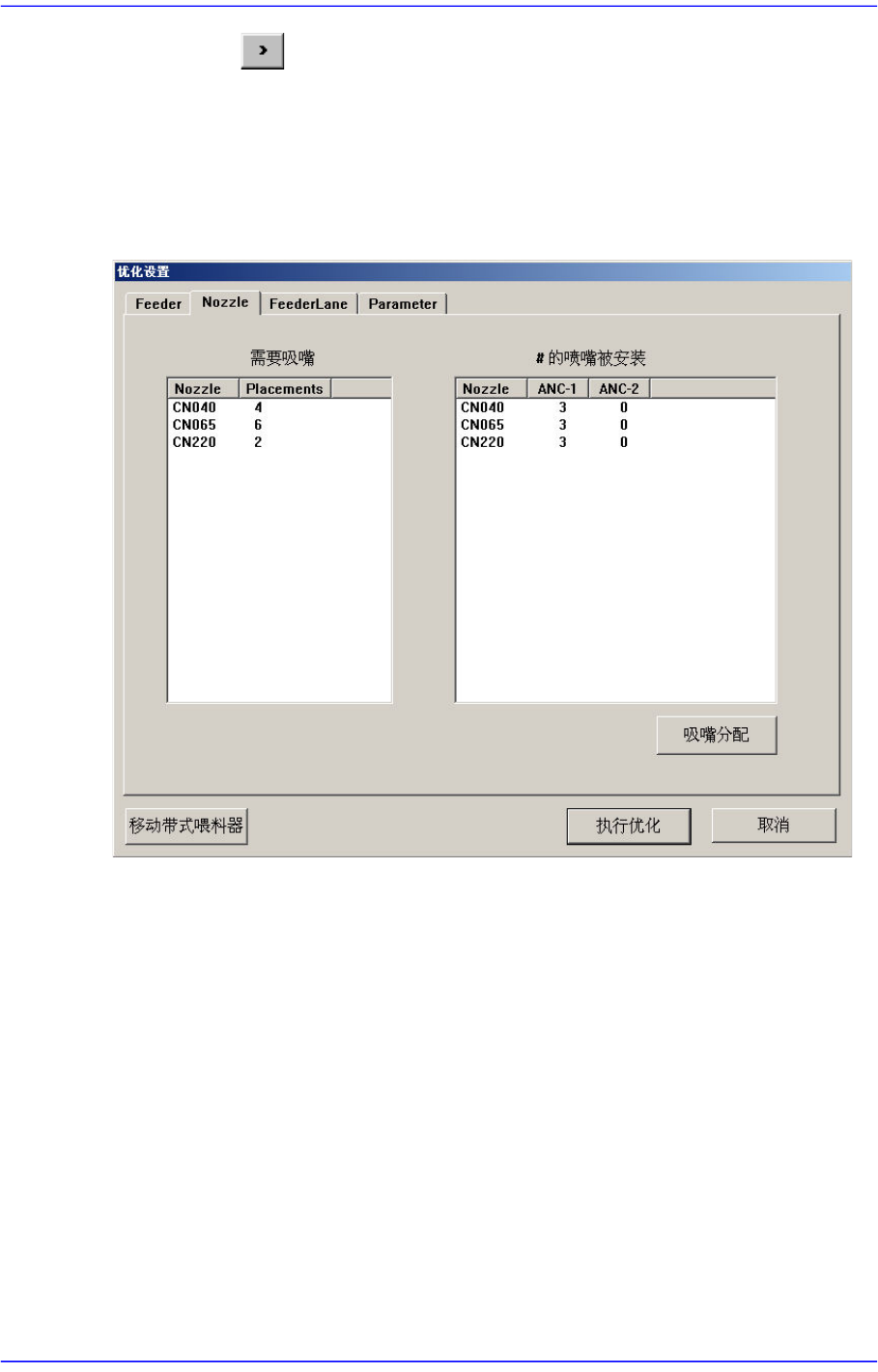

10.2. Nozzle
图
10.2 "
优化设置
:
吸嘴
"
对话框
显示吸嘴配置有关信息的画面。
<需要吸嘴> 目录箱
在此目录框表示部件的贴装所必要的喷嘴种类及各喷嘴的使用次数。
<Nozzle> 栏
表示喷嘴名称。
<Placements> 栏
表示各喷嘴的使用次数。即使用相应喷嘴的贴装点数。
<# 的喷嘴被安装> 目录箱
在此目录框表示当前分配在各ANC的喷嘴种类和数量。
<Nozzle> 栏
显示吸嘴的名称。
10-4
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<ANC-1 ANC-2> 栏
表示喷嘴布置的ANC。
<吸嘴分配> 按钮
用来给每个吸嘴分别指定合适的头, 点击此按钮后则显示下面的对话框。

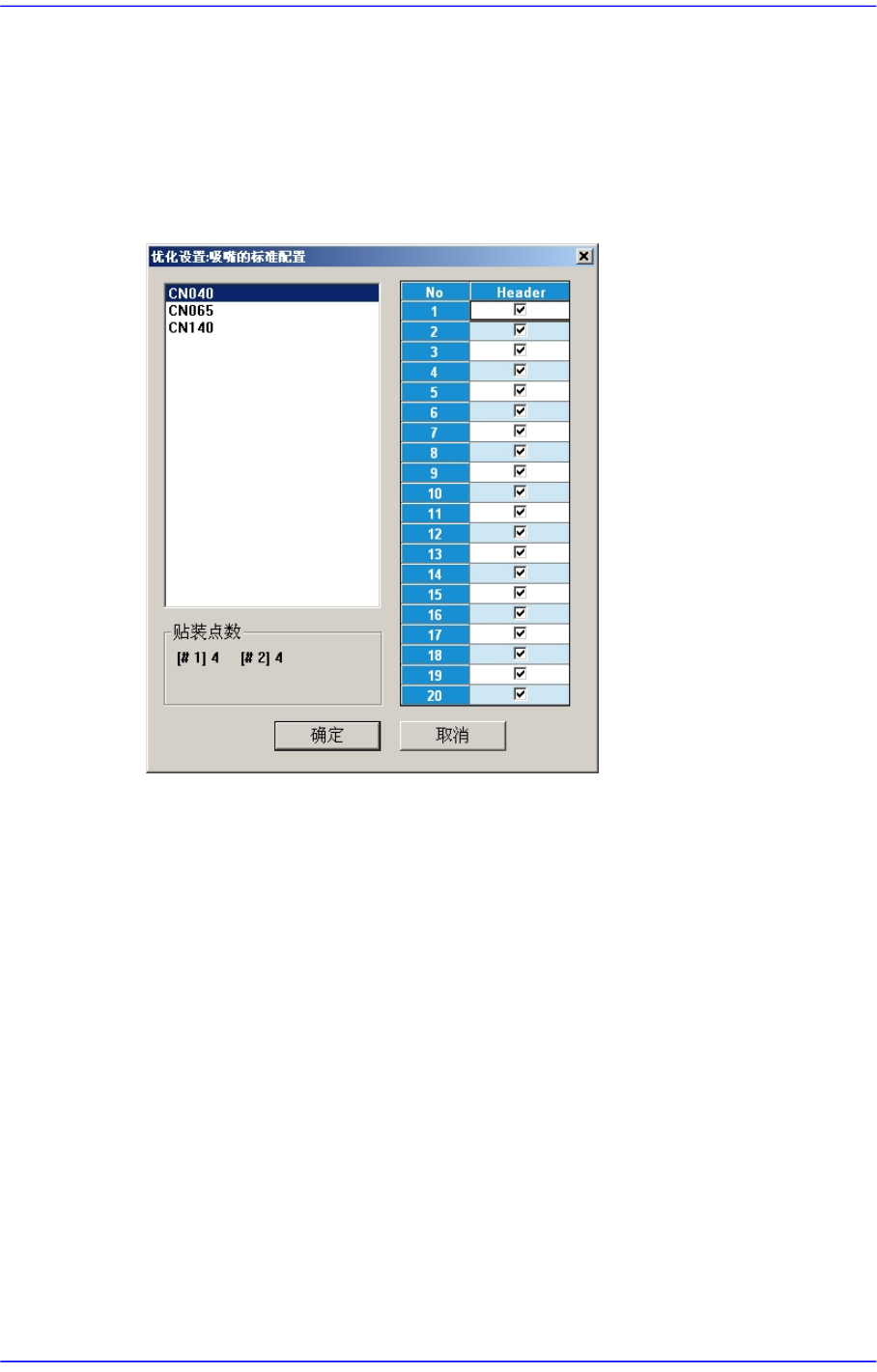

图
10.3 "
优化设置
:
吸嘴的标准配置
"
对话框
基本上所有喷嘴可以在任何Head进行作业，因此在所有Head都有校验符。
但是有时也会出现某个特定的吸嘴必须在特定的头上作业, 而且使用者想给一
个特定的 head指定一个特定的吸嘴时使用它。
上图显示吸嘴CN040可以在头1和头20之间的任何头上作业。
<使用的头部> 检查 盒组
可以用在被选择的吸嘴类型的头, 检查头1 ~ 头20 使它们作为基准值使用。
<贴装点数> 领域
显示目前PCB选择的吸嘴所用的部品数量, 当使用者要给每个吸嘴指定合适
的头时此数值可以作为参考数据。
#1表示选择#1 吸嘴的部品总的贴装点数, #2 表示选择#2 吸嘴的部品总的贴
装点数。
在图10 4中，CN040吸嘴有4个被1号吸嘴选择的元件、有4个被2号吸嘴选
择的元件。
<确定> 按钮
