10-8 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide <Join/T win 基础优先 > 组合框 对于在搬入输送机的 PCB 上贴 装元件的悬臂指定优先顺序。 Joi n 在正面与背面少量生产同一型号时选择。 正面与背面能够共同使用供料 器， 因此只安装较少的供料器后生产时可以选择该型号。 T win 在正面与背面批量生产同一型号时选择。 需要…
10-7
Optimization
<阵列选项> 领域
编辑拼板PCB 时用来指定 MMI 步骤程序的优化选项和标示方法。
<延伸> 检查框
如果是array PCB可选择<扩张>校验框。此时MMI把一个Array PCB假定为
包括所有排列安装点的一个PCB而实施最优化，这样可以提高整个操作效
率。
如果未选择<Extend>复选框，就可以选择‘块到块’, ‘点到点’中的一个。
<块到块> 选项按钮
使Optimizer可以对一个小型PCB执行最佳化后依次对多个小型PCB进行作
业生成STEP程序。
<点到点> 选项按钮
是指对array的第一个贴装点，第二个array的第一个贴装点，最后 array的第
一个贴装点完成作业后按第一个array的第二个贴装带你顺序进行作业。
一般喷嘴更换频繁时以‘贴装点’优先顺序作业的效率较高。
但是如果PCB不良太多则下降作业效率。
<选项> 领域
设置对Optimizer中执行的最佳化法则的选择条件。
<Search Depth> 组合框
选择贴装顺序可达到最优化的水准。
Quick
Optimizer最近的贴装点为基准最优化贴装顺序的方式，最优化所需要的
时间相对短。
Deep
所有贴装点为对象Optimizer比较可贴装的所有情况数来决定最优化的
贴装方式，最优化所需要的时间长。
<FDR基础优先> 组合框
Optimizer排列feeder时可以选择优先顺序。
Auto
Optimizer自动配置喂料器。
Front
Optimizer优先配置前面feeder base的喂料器。
Rear
Optimizer优先配置后面feeder base的喂料器。
10-8
Advanced Chip Shooter DECAN S2 Administrator’s Guide

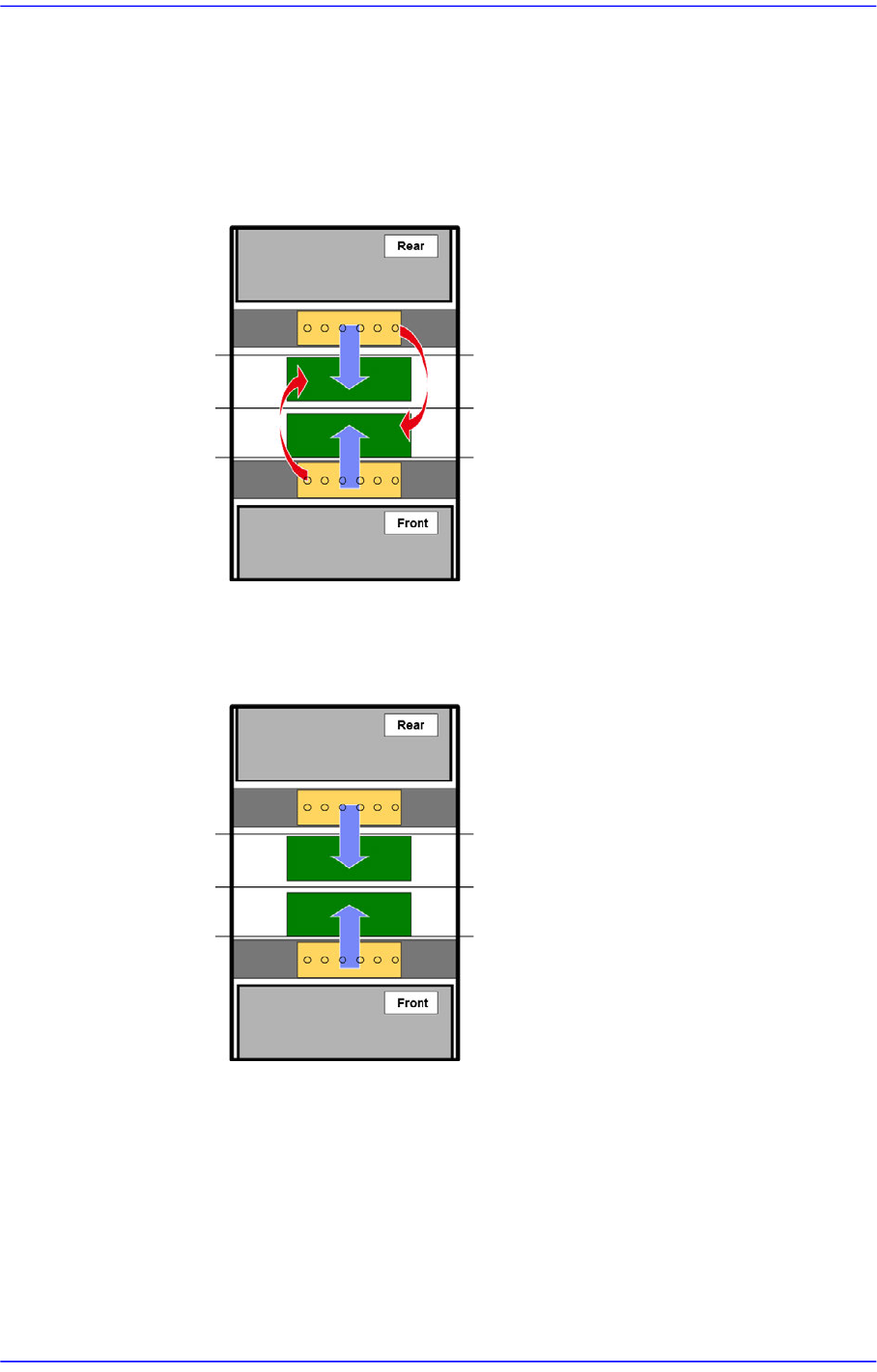

<Join/Twin基础优先> 组合框
对于在搬入输送机的PCB上贴装元件的悬臂指定优先顺序。
Join
在正面与背面少量生产同一型号时选择。正面与背面能够共同使用供料
器，因此只安装较少的供料器后生产时可以选择该型号。
Twin
在正面与背面批量生产同一型号时选择。需要在正面与背面各自安装供
料器，因此需要较多供料器。
Join (Partial Twin)
在正面与背面以结合模式(join mode)与双动模式(twin mode)混合的形态
生产同一型号时使用。

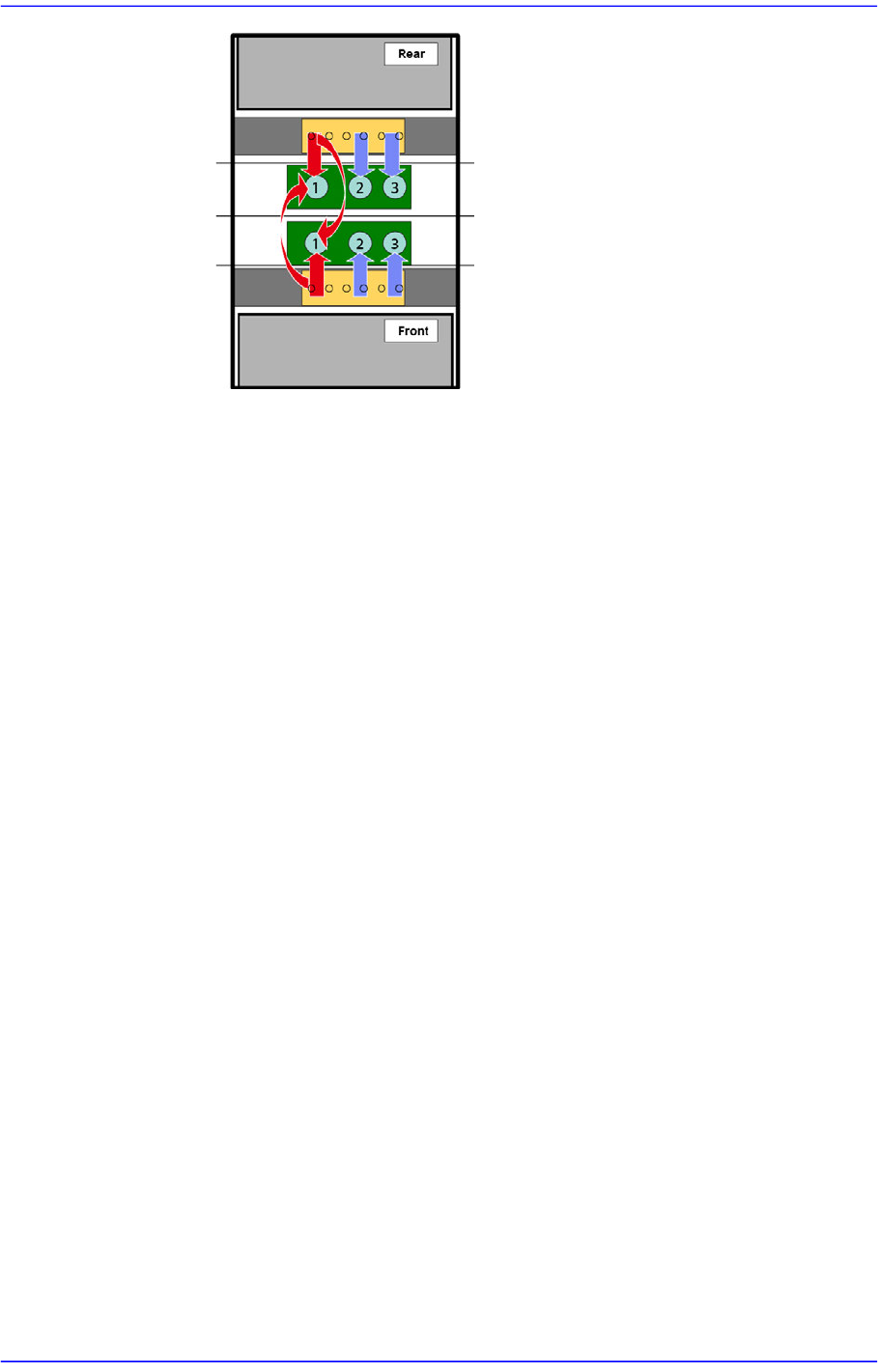

如下图所示，在贴装①、②、③元件的型号中指定给元件①的贴装点很
多而指定给其余元件(②、③)的贴装点少时，正面与背面的悬臂以结合
模式(join mode)贴装元件①而其余元件(②、③ )则以双动模式(twin
mode)贴装。
10-9
Optimization
1:
指定的贴装点最多的元件
<Nozzle Option> 组合框
Manual
直接使用现有的吸嘴配置。
Auto
忽略现有的吸嘴配置并且重新自动配置吸嘴。
Semi-Auto
优化时不移动先前已配置在ANC的吸嘴而把需要的吸嘴自动配置到可
用孔上。
<侧带-碟子混合循环> 校验盒
在tray feeder更换部件的途中也可对通过带式喂料器供应的部件执行贴装作
业。
<Pallet Sequence> 校验盒
可以在执行Optimizer时优化Tray的Pallet Pick-up顺序。
<第一个放置组：高度> 校验盒
为了先安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此复
选框，右侧的编辑框就被激活。此时输入部件的高度。
<最后一个组：高度> 校验盒
为了最后安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此
复选框，右侧的编辑框就被激活。此时输入部件的高度。
<Assign Same Place Theta> 校验盒
使用微芯片时让贴装角度相同的各头部使用同一周期(cycle)。
