12-1 LED 贴装作业 第 12 章 . LED 贴装作业 12.1. 基准标记的定义 根据 PCB 长度定义基准标记尺寸的方法如下。 长度小于 800mm 时 ： 与一般基板的设置方法相同。 长度为 800mm~1,500mm 时 ： 设置多 (Multi) 作业 领域。 12.1.1. 基准标记 (F id u cial Mark) 的设置 对 0.8~1.2 m 长的 PCB 进行作业时， 必须设定 3~4 点的基准标…
12-1
LED
贴装作业
第12章. LED贴装作业
12.1. 基准标记的定义
根据PCB长度定义基准标记尺寸的方法如下。
长度小于800mm时：与一般基板的设置方法相同。
长度为800mm~1,500mm时：设置多(Multi)作业领域。
12.1.1. 基准标记(Fiducial Mark)的设置
对0.8~1.2 m长的PCB进行作业时，必须设定3~4点的基准标记，3~4点中的1点应该
位于两个悬臂的基准相机可以到达的位置。

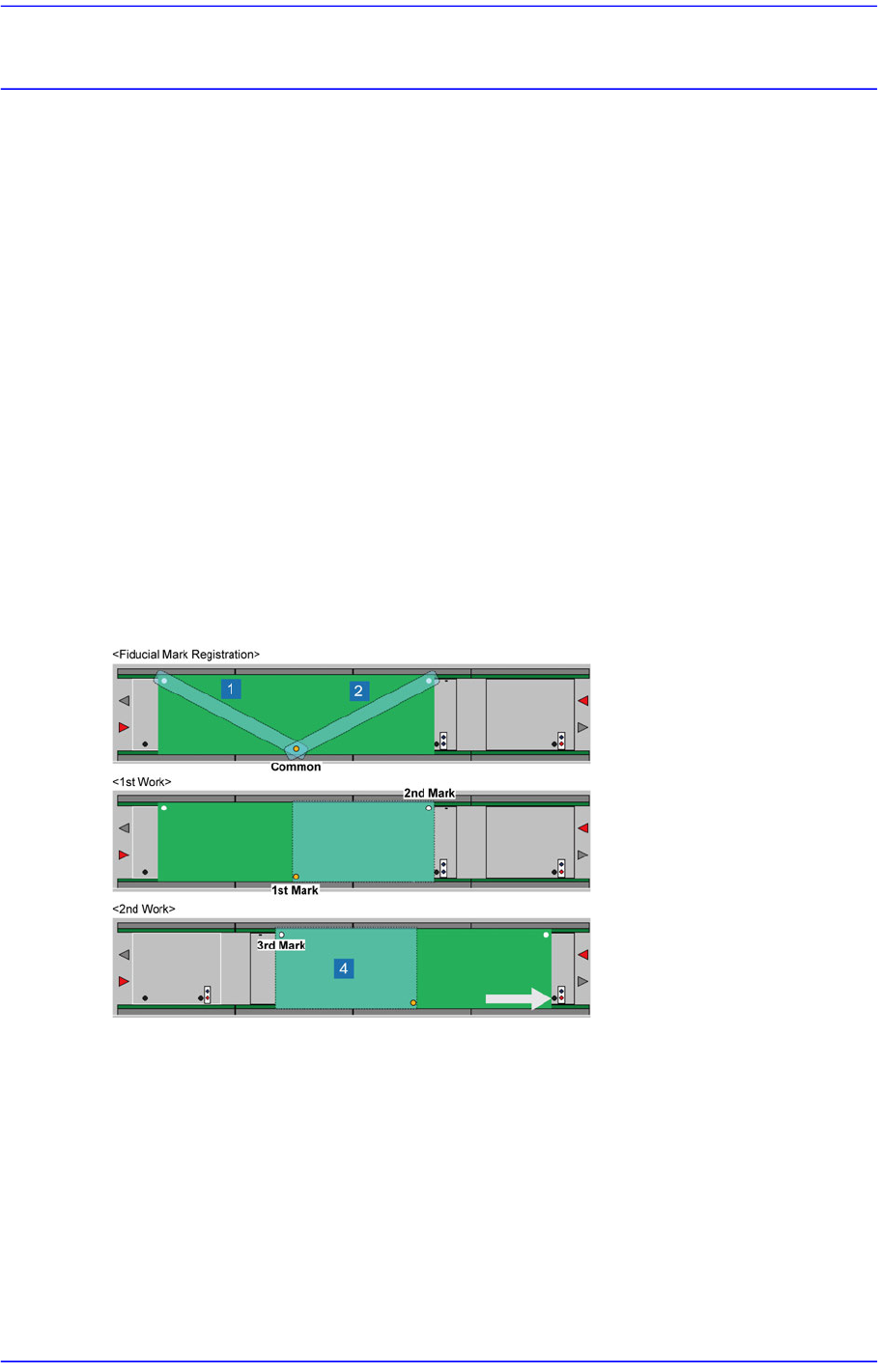

以基准标记3点的示教为例，它的示教(Teaching)顺序如下。
1) 把PCB搬入第一个工作站(Work Station)。
2) 视角中间点与右侧点。
3) 让PCB移动到第二个工作站。
4) 视角左侧点。
1: ST-Gate2
用基准标记
2: ST2F-Work
用基准标记
3: ST2F-Work
上登记的贴装点
4: ST-Gate2
上登记的贴装点
12-2
Advanced Chip Shooter DECAN S2 Administrator’s Guide
备 注 由于所有的贴装坐标、基准标记与各种标记坐标都以相对于板原
点(Origin)的距离进行示教，因此就算移动了工作站(Work
Station)后示教也能随时保持一定值。
12.2. LED元件的登记
需要登记LED元件时，在“元件登记”对话框单击<新元件>键执行“创建新元件/编
辑选定的元件”对话框。
图
12.1 “
封装组
= LED”
时的对话框
对于LED元件识别的主要选项如下。
