12.4. Optimization
12.4.1. 优化
根据照明用PCB的特性按照LED的等级(Rank)自动地为贴装点配置供料器。

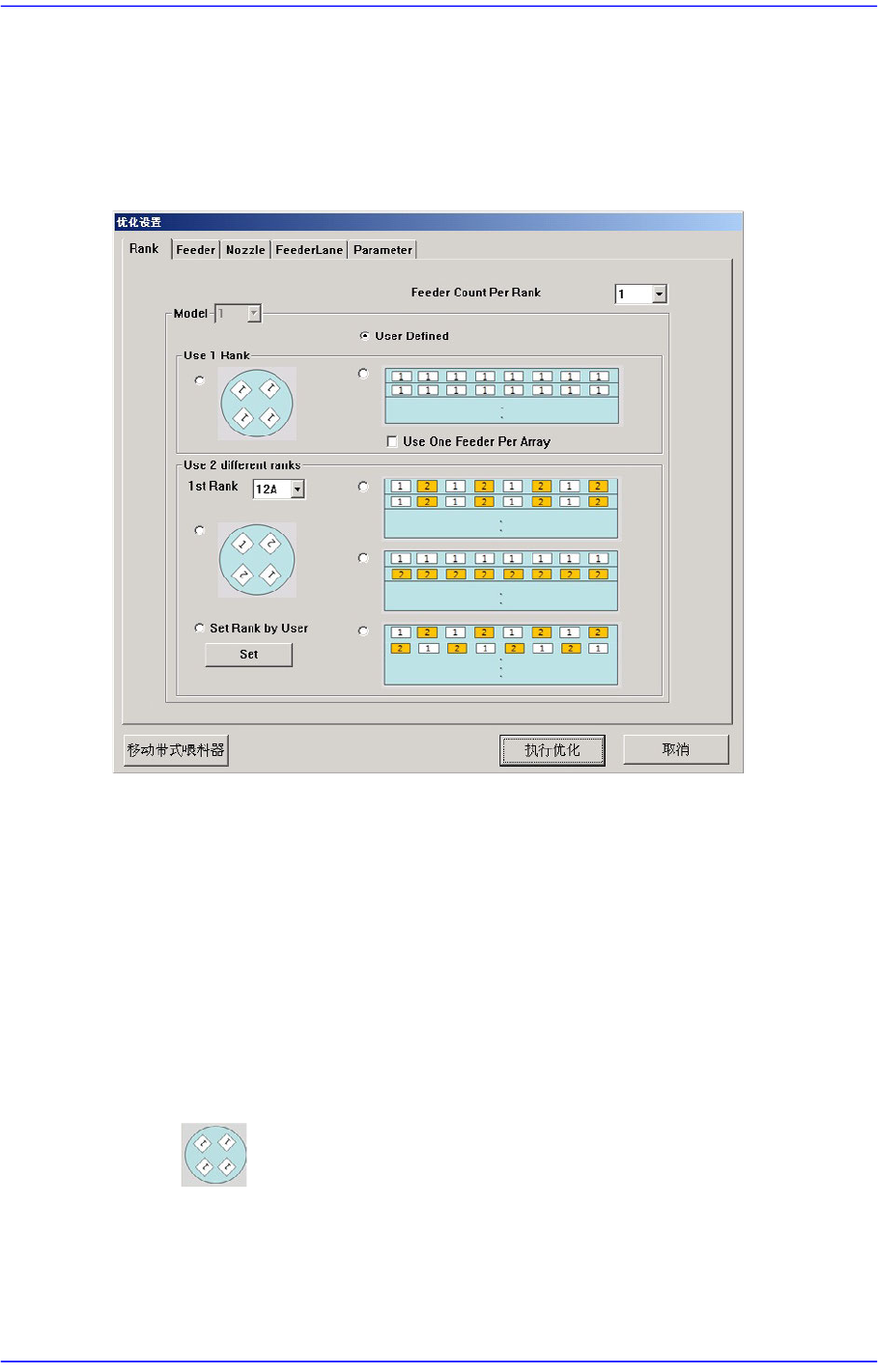

图
12.3 “
优化设置
: Rank” Tab
对话框
该对话窗口允许使用者根据LED照明用PCB的特性选择作业类型而优化供料器配
置。
一般来说，如果需要对LED照明用PCB按照各等级(Rank)设定供料器，应该由使用
者在一个阵列(Array)内以手动方式直接为各贴装点指定供料器。
但是，使用者在该对话窗口选择了适合的作业类型后，就不必直接对众多的贴装点
配置供料器。
各模式可以各自设定等级(Rank)选项。
<Use 1 Rank> 领域
该作业方式利用同一等级(Rank)的LED进行PCB作业。
如果是利用圆形照明板对同一等级的LED进行作业则予以选择。
12-12
Advanced Chip Shooter DECAN S2 Administrator’s Guide
如果是利用棒(Bar)型照明板对同一等级的LED进行作业则予以选择。
<Bar-Feeder Matching>检查框
如果棒(Bar)型照明板需要使用一个供料器对一个整体生产线的贴装点供应
元器件，则圈选该复选框。
<Use 2 Rank> 领域
该作业方式利用等级(Rank)相异的两种LED进行PCB作业。
<1st Rank>组合框

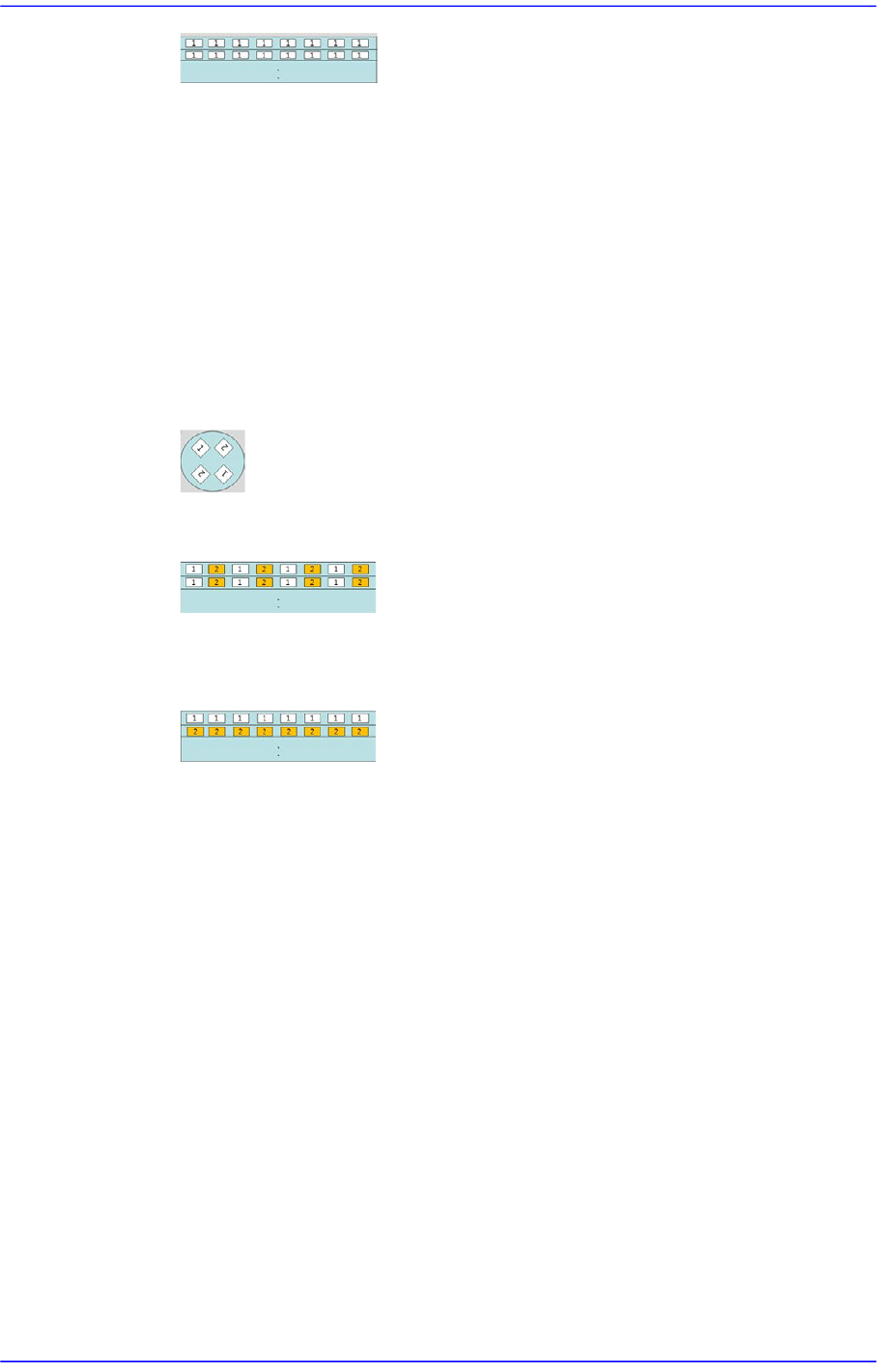

如果利用圆形照明板对各同一等级以LED相对的方式进行作业，则圈选。
如果利用圆形照明板对各同一等级以LED相对的方式进行作业，则圈选。
如果利用棒(Bar)型照明板对一个生产线上不同等级(Rank)的LED交互作
业，则圈选。
如果利用棒(Bar)型照明板对各生产线的同一等级的LED进行作业，则圈
选。
<User Defined> 选项按钮
如果使用现有的设置选项对LED照明用PCB以外的一般 PCB进行作业，则圈选
该设置(setting)。
等级(Rank)为3种类以上或者使用者直接配置时，请选择该选项。
<Feeder Count Per Rank> 组合框
可以针对一个等级(Rank)配置的带式供料器数量进行设置。最多可以配置9个供
料器。
12-13
LED
贴装作业
12.4.2. Tape Feeder
图
12.4 "
优化设置
:
喂料器
" Tab
对话框
此对话框是为带式喂料器的最佳配置所设定的。 带式喂料器考虑在Optimizer的同
时吸附和作业时间可以在最佳的喂料器底座插槽自动分配。可是使用者必须指定带
式喂料器和杆式喂料器的安装位置。
<喂料器安排> 目录箱
<Lane#> 栏
[ ]里的数字表示喂料器底座编号。前段喂料器底座在喂料器轨编号前加上
F，后段喂料器底座之前加。
<Component> 栏
显示装在相应的带式喂料器部品名。此列表中只列出已经配置好的喂料器，
这些喂料器在 优化 中不是被任意配置的，因此会影响 优化 对其它喂料器的
配置，即考虑到已经配置好的喂料器再对新的喂料器进行配置来尽可能提高
同时吸取。
在此处标示的带式喂料器中不需要在Optimizer做最佳分配的带式喂料器请
点击箭头按钮( )移动到右侧目录框后执行Optimizer。
点击对话框下方的 <移动带式喂料器>按钮可清除配置的所有带式喂料器。
