13.1. Product Main

13.1.1. Product Monitor

提供与PCB生产相关的进程及生产情报。

备注显示在画面上的传送带形状会根据选项而不同。

图

13.3 “

生产

”

画面

(

初始画面

)

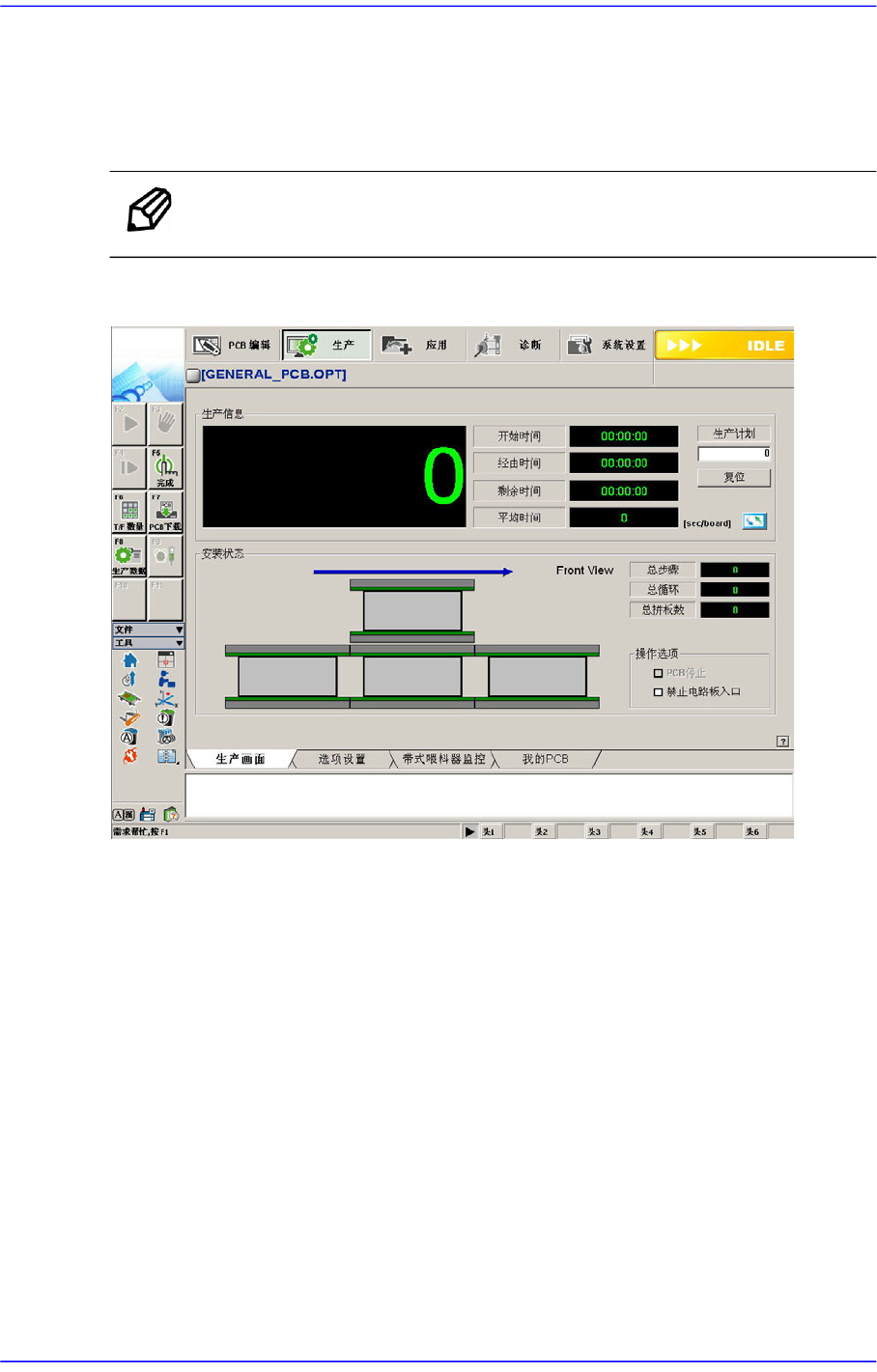

选择‘PCB下载’ 子菜单时，将把当前编辑的PCB数据传送到设备。同时，画面显示

为如下。

13-3

Production Setup

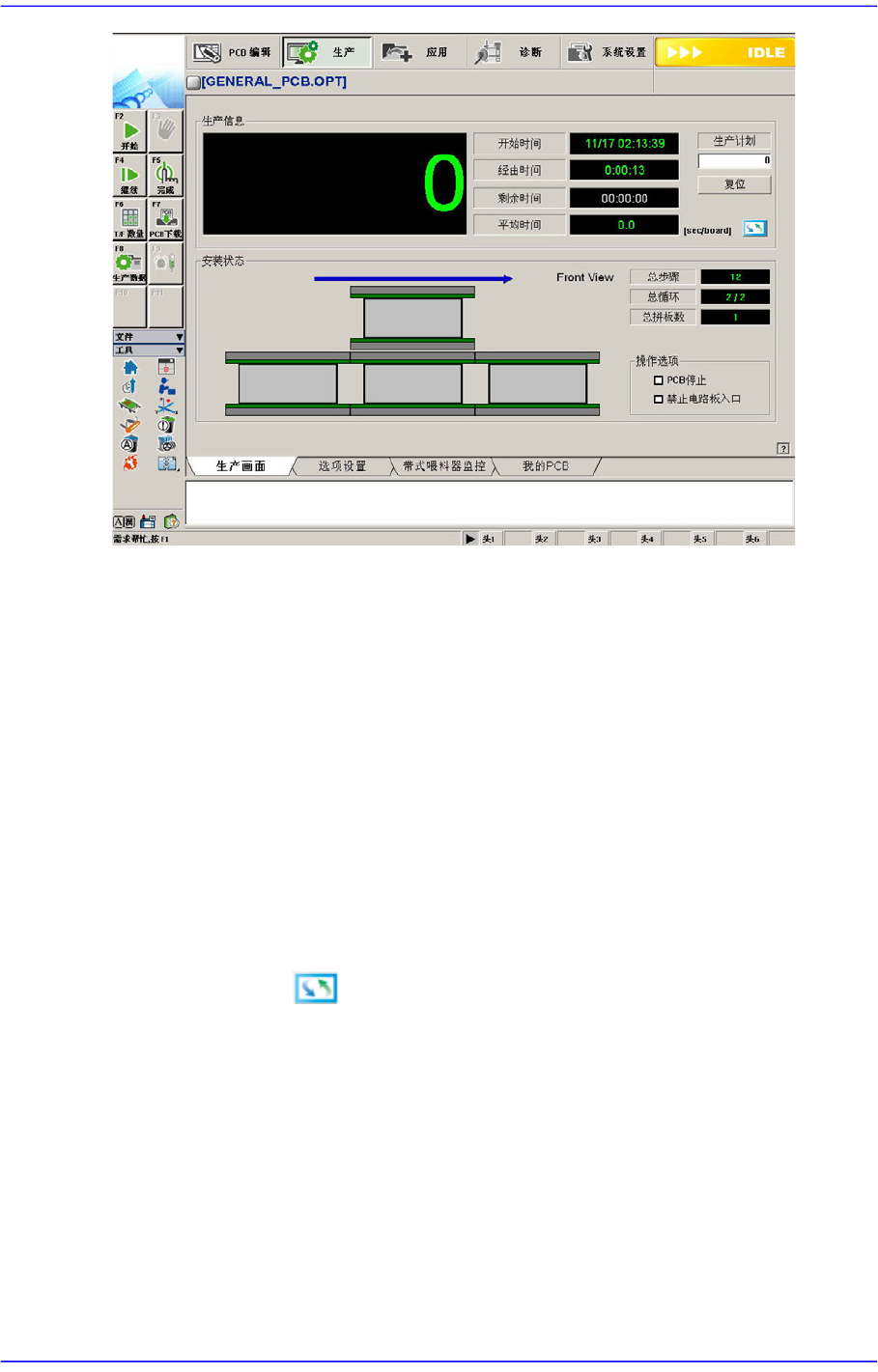

 < PCB生产总数量> 领域

显示作业进行状况。

 <开始时间> 静态框

表示设备Operation Panel的<开始>按钮的按住时间。

 <运行时间> 静态框

表示按住<开始>按钮后经过的时间。

 <剩余时间> 静态框

表示完成全体PCB生产预计的剩余时间。

 <平均时间> 静态框

表示与PCB生产有关的多样化的信息。

点击右侧的按钮则显示各个不同形态的信息。

 <sec/board>

一秒计时一张PCB投入到Work Station完成操作后到下一个PCB投入所

需的平均时间。

 <CPH>

表示最初PCB投入到Work Station后一个小时内贴装的部件数。

 <board/hour>

表示最初PCB投入到Work Station后一个小时内生产的PCB数。

13-4

Advanced Chip Shooter DECAN S2 Administrator’s Guide

 <Cycle Time> 静态框

Cycle Time =Build Time +Loading Time

 sec/board

以秒计时最后生产的PCB投入Work Station完成作业后到下一个PCB投

入所需的时间。 [Cycle Time (sec/board) ]

 CPH

Cycle Time (sec/board)为基准一个小时内预计贴装的部数。

 Board/Hour

Cycle Time (sec/board)为基准一个小时内预计生产的PCB数。

 <计划生产数量> 编辑框

设置需要进行整体作业的PCB数量。该值变成0后，停止生产。

 <复位> 按钮

完成作业的PCB数”0”初始化。

 <布置状态> 领域

表示有关PCB数据。以图表的形式表示PCB投入到输送机的情况，以百分比的

形式表示PCB的作业进程。

 <总步骤> 选项按钮

表示全部步骤数量。

 <总循环> 选项按钮

表示全部周期数量。

 <全部排列> 选项按钮

表示多片PCB的全部单片数量。

 <Operation Option> 领域

作业中可选择执行的功能。

 <PCB停止> 校验框

操作中选择此功能则对当前贴装领域的PCB完成贴装作业后暂停(PAUSE)
