前言
xix

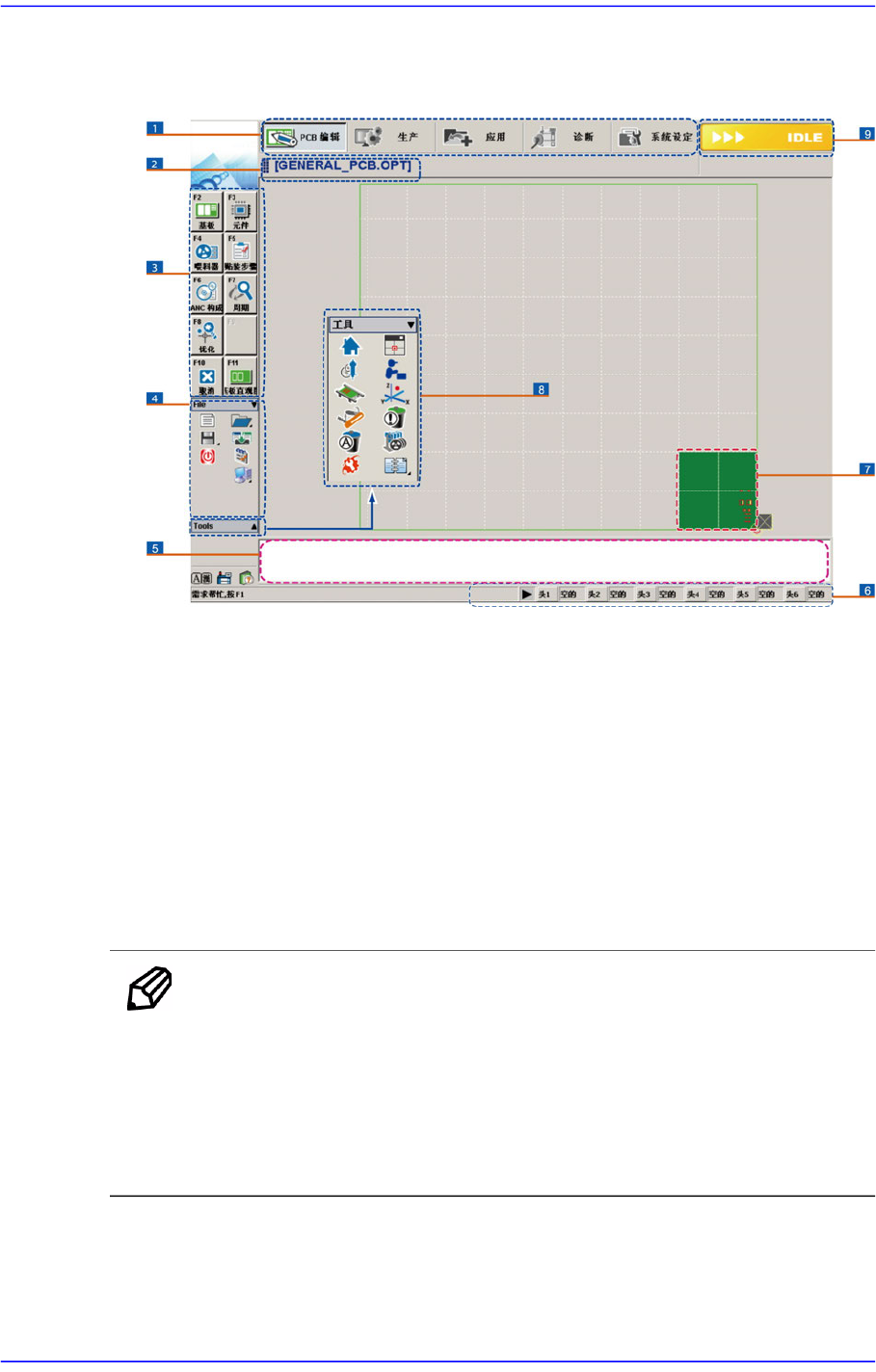

画面显示
本设备的 MMI的基本画面如下。
1:
表示主菜单工具栏
2:
显示正在操作中的
PCB
文件名。
3:
表示辅助菜单工具栏。
4:
显示
File
菜单。
(
新建
,
打开
,
另存为
,
合并元件库
, Show/Hide error message, Windows Tool)
5: Error Message widow.
6:
显示装在各
Head
的
Nozzle
的状态。
7:
显示安装在
PCB
坐标计及
PCB
上的部件形象。
8:
显示
Shortcut-bar
。
(
原点
, SMVision, ANC,
操作模式切换
, Conveyor, Position, Manual Tool,
Dump Info., PM Manager, Telemetry)
9:
显示当前状态下的适当的帮助语和设备的状态
(IDLE, RUN, FREEZE, ADJUST, WAIT, PAUSE,
EMER, MPU-STOP)
。
备注 本说明书中有诸多表示MMI的对话框或信息框的画面， 它是
为了制作本说明书而插入的。说明书上出现的画面及其中的
各种示教事项和数据，内容，根据所安装的机器或它的操作
环境的不同，与实际情况稍有差异。
说明书里的 MMI画面是为了详细的参考和说明，把 MMI的
基本画面里的内容放大或缩小后插入的。
Advanced Chip Shooter DECAN S2 Administrator’s Guide
xx
Page Layout
1:
章节主题
/
手册名称
2:
章节主题
3:
图形
(
章号
)-(
图形顺序
) .(
图形主题
)
第四章的第一个图形，，图形的主题显示为
’
运行面板
’
。
4:
章节号码
-
页
(
表示该第四章的第一页
)
前言
xxi
述语说明
Teach(示教)
针对设备上的一个点，通过移动相机基准相机把该点的坐标值传输给设备的过
程(Process)。
Beam（激光点）
示校Teaching时使用的一种装置(Device)，在移动相机无法达到情况下以Beam(
一种激光点)替代移动相机Camera进行示教。
Head Assembly
由属于贴片头组件的机构或支持气压装置的Head Body（贴装头本体）、Spindle
与驱动电动机、以及识别元件形状的飞行相机和基准相机等组成。
1: Fiducial Camera
2: Fiducial Camera Illumination
3: Flying Camera Illumination
4: Flying Camera
Offset（数值补偿）
设置的坐标值与实际适用的坐标值不同时，表示其差值或补正的差值。
Array PCB（拼板）
在一个PCB上排列着样式相同的多个小PCB。
Binary模式(二进数映像)
只以黑白两种颜色表现Vision图像。
Local Part Library（登记注册元件库）
安装MMI后，在作业人员工作时由该数据库储存已登记元件的Profile信息。
