DECAN_S2_Admin(Chi_Ver4.5) - 第35页
前言 xxi 述语说明 T each( 示教 ) 针对设备上的一个点， 通过移动相机基准相机把该点的坐标值传输给设备的过 程 (Process) 。 Beam （激光 点 ） 示校 T eaching 时使 用的 一种装置 (Device) ， 在移动相 机无法达到情况下以 B e am( 一种激光点 ) 替代移动相机 Camera 进行示教。 Head Assembly 由属于贴片头组件的机构或支持气压装置的 Head B…
Advanced Chip Shooter DECAN S2 Administrator’s Guide
xx

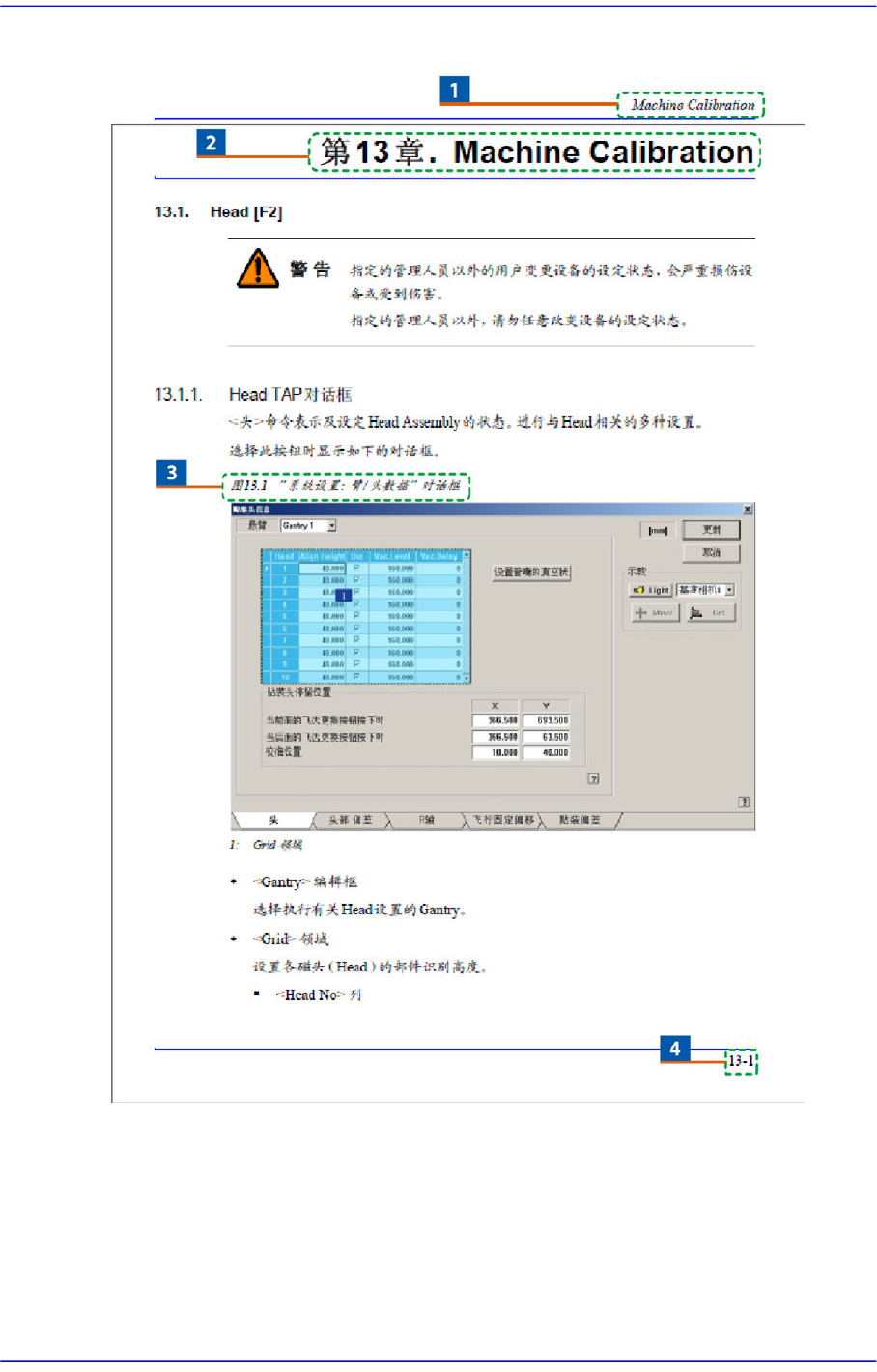

Page Layout
1:
章节主题
/
手册名称
2:
章节主题
3:
图形
(
章号
)-(
图形顺序
) .(
图形主题
)
第四章的第一个图形，，图形的主题显示为
’
运行面板
’
。
4:
章节号码
-
页
(
表示该第四章的第一页
)
前言
xxi
述语说明
Teach(示教)
针对设备上的一个点，通过移动相机基准相机把该点的坐标值传输给设备的过
程(Process)。
Beam（激光点）
示校Teaching时使用的一种装置(Device)，在移动相机无法达到情况下以Beam(
一种激光点)替代移动相机Camera进行示教。

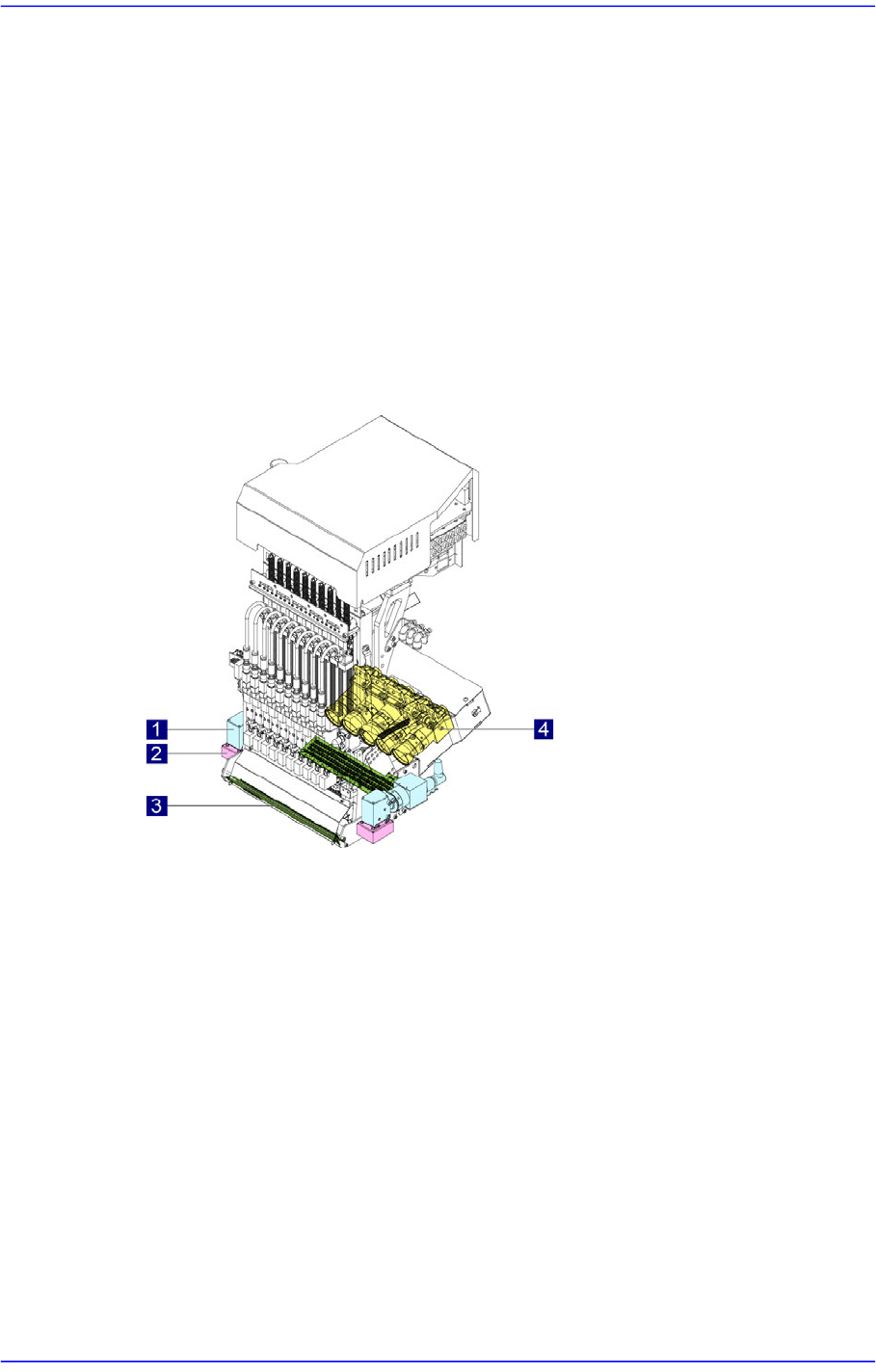

Head Assembly
由属于贴片头组件的机构或支持气压装置的Head Body（贴装头本体）、Spindle
与驱动电动机、以及识别元件形状的飞行相机和基准相机等组成。
1: Fiducial Camera
2: Fiducial Camera Illumination
3: Flying Camera Illumination
4: Flying Camera
Offset（数值补偿）
设置的坐标值与实际适用的坐标值不同时，表示其差值或补正的差值。
Array PCB（拼板）
在一个PCB上排列着样式相同的多个小PCB。
Binary模式(二进数映像)
只以黑白两种颜色表现Vision图像。
Local Part Library（登记注册元件库）
安装MMI后，在作业人员工作时由该数据库储存已登记元件的Profile信息。
Advanced Chip Shooter DECAN S2 Administrator’s Guide
xxii
Standard Part DB（标准元件信息库）
该数据库内有安装MMI时自动安装的标准元件的Profile信息。

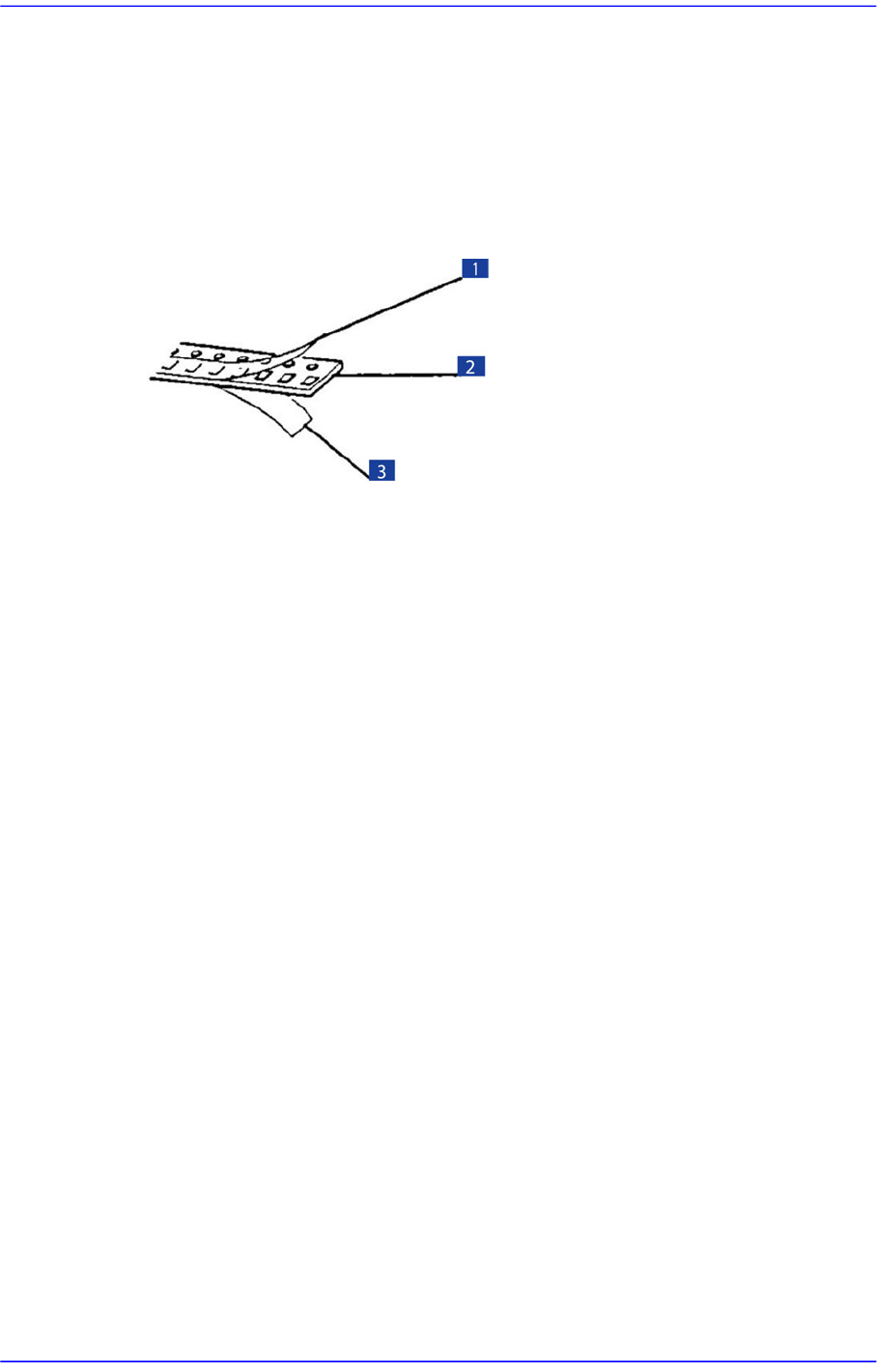

元件套(pocket)
如果是带式喂料器，装载了元件的元件卷带Reel会挂在带式喂料器上。但是，元
件卷带又可分为装载元件的传输带和防止元件脱落的盖卷带。这里的元件套
(pocket)指的是盛装元件的传输带套。
1: Upper cover tape
2: Transfer tape (
传输带
)
3: Lower cover tape
Gray Level
指彩色映像以外的一般黑白映像程度，和完全由黑(Black)与白(White)构成的
Binary Mode映像是不同的。
容限(Tolerance)
该值针对一般常见误差定义了可以容许的范围。虽然某一结果值与设置值不
同，只要在容许误差范围内，就视为有效。
ASCII File
ASCII是在美国进行了标准化的信息交互用7比特编码，根据ASCII编码标准生
成的文件称为ASCII文件。
SSA Format
由Hanwha Precision Machinery Co., Ltd.克开发出来的文件格式，在储存PCB文
件内的各种信息时，该文件格式可以兼容Hanwha Precision Machinery Co., Ltd.
所生产的设备。
Software Limit
这不是机械性的界限，而是由MMI内部以软件方式限制移动范围，借次限制贴
片头Assembly的移动。
Calibration Tool
校正用工具之一。
