13-17 Production Setu p 13.1.4. 我的 P CB 注册主作业的 PCB ， 更容易地加载注册的 PCB 文件。 可预先设置到 15 个经常使用的 PCB 文件 。 图 13.6 “ 我的 PCB” TAP 对话框 < 增加 > 按 钮 注册主作业的 PCB 文件 。 < 删除 > 按 钮 先选择注册的 PCB 文件 后点击此按钮则取消注册。 <PCB 开 > …
13-16
Advanced Chip Shooter DECAN S2 Administrator’s Guide

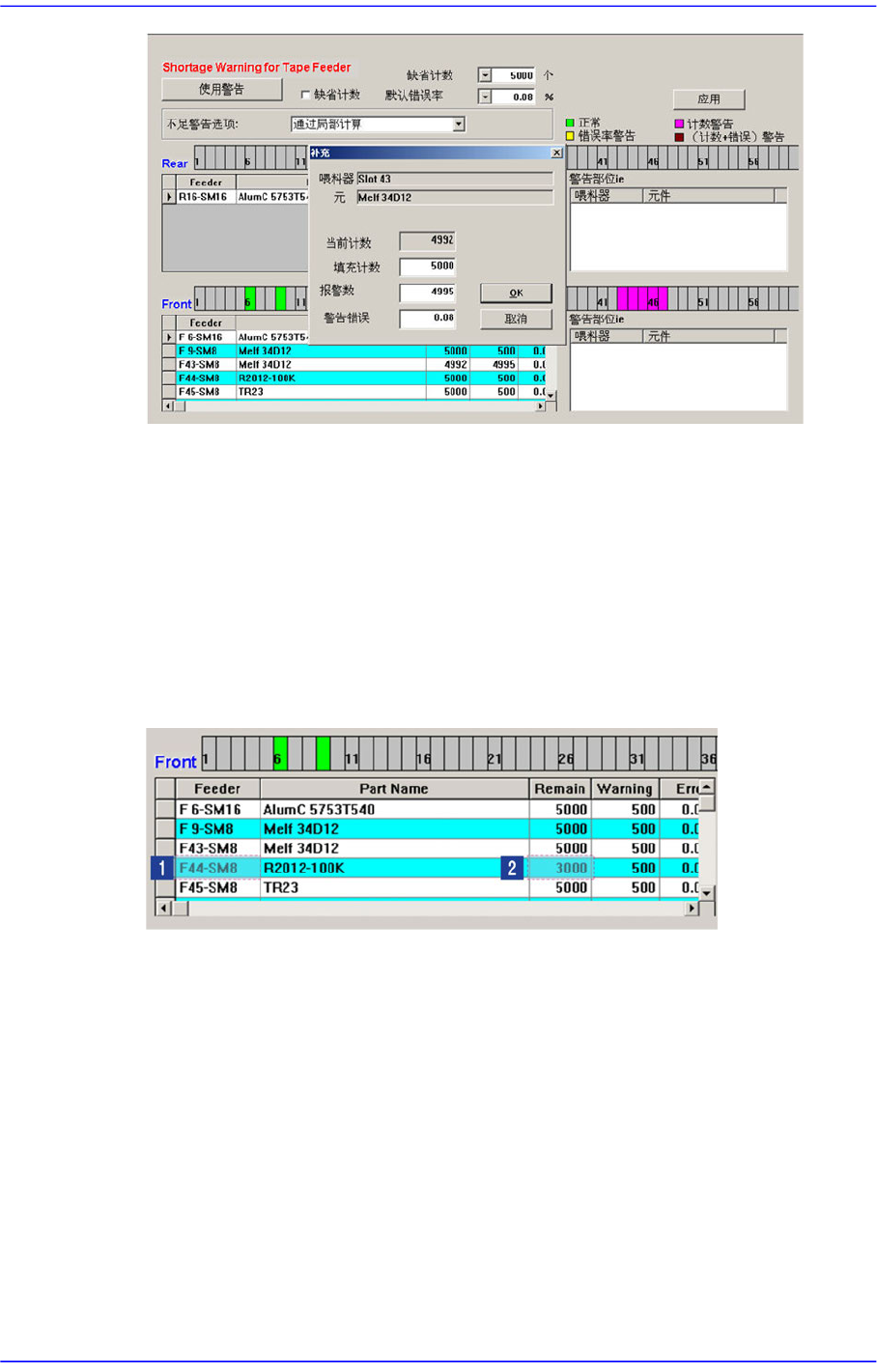

已适用‘磁带进给控制器’ Tab对话框的<缺省计数>组合框和<默认错误率>组
合框中设置的值。
点击<OK>按钮Remain Count值会成为<填充计数>编辑框中设置的值和‘当前
计数’值的之和。
<应用> 按钮
一般情况下下载PCB程序时Remain Count值设置成‘缺省计数’ 。但是不能适用‘
缺省计数’ 部件Reel时，选择对应Tape Feeder后，在<Remain>列设置相应的
Count，之后点击<应用>按钮，则适用Remain Count变更值。
13-17
Production Setup
13.1.4. 我的PCB
注册主作业的PCB，更容易地加载注册的PCB文件。可预先设置到15个经常使用的
PCB文件。
图
13.6 “
我的
PCB” TAP
对话框
<增加> 按钮
注册主作业的PCB文件。
<删除> 按钮
先选择注册的 PCB文件后点击此按钮则取消注册。
<PCB开> 按钮
先选择注册的PCB文件后点击此按钮，则加载选定的PCB文件。
13-18
Advanced Chip Shooter DECAN S2 Administrator’s Guide
13.2. 开始（Start）[F2]
此子菜单在 “PCB数据下载”作业完成的状态下，不进行贴装作业时处于活性化状
态，进行贴装作业时处于非活性化状态。
此子菜单执行把”开始有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
注 意 在没有检查设备周围是否有其他工作人员的情况下就按下开始
开关可能会造成人员受伤。一定要在按下开始开关前检查设备周
围是否有其他工作人员。
13.3. 停止（Stop）[F3]
此子菜单 在 “PCB数据下载” 作业完成的状态下，进行贴装作业时处于活性化状态，
不进行贴装作业时处于非活性化状态
此子菜单执行“把” 停止有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
注 意 当设备运行或暂时停止时将身体的一部分伸到设备中可能会导
致人员严重受伤。 当设备运行或暂时停止时决不能将身体的一
部分伸到设备中。
13.4. 继续生产 （Cont.）[F4]
此子菜单在 “PCB数据下载”作业完成的状态下，不进行贴装作业时处于活性化状
态，进行贴装作业时处于非活性化状态。
此子菜单执行把”有关下载的 PCB数据的贴装作业从上一次停止的位置重新开始”
的命令输送到设备的功能。
无法使用Cont功能的情况
下载新的PCB File时
周期数增加或减少时
Array 数有变化时 (Array Extend Option有变化时)
‘继续生产’ 功能只有在使用者确认后才能使用的情况
步骤数有变化使步骤的头, 喂料器, 吸嘴, 跳过信息发生变化时
