13-17
Production Setup
13.1.4. 我的PCB
注册主作业的PCB，更容易地加载注册的PCB文件。可预先设置到15个经常使用的
PCB文件。

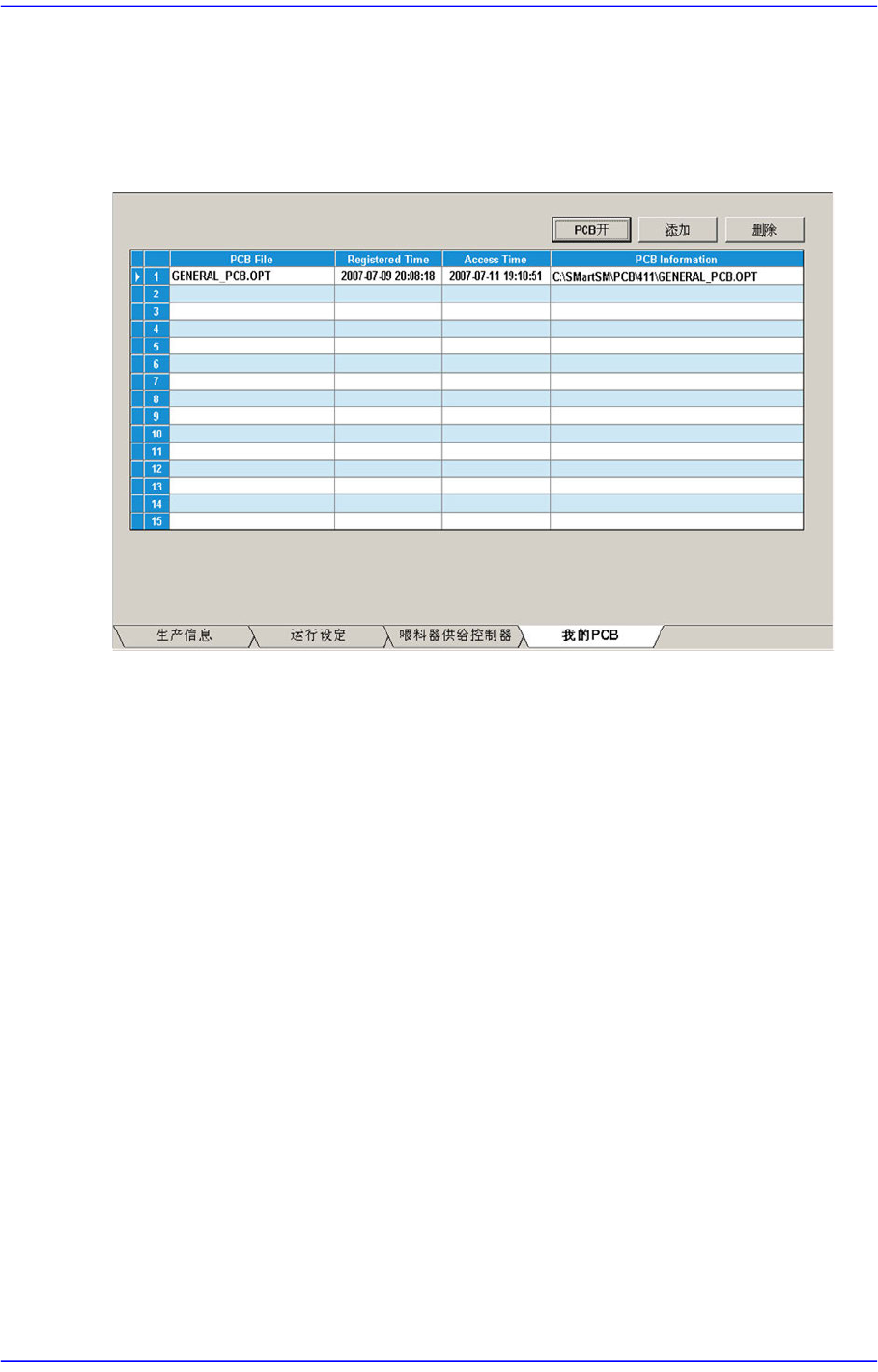

图
13.6 “
我的
PCB” TAP
对话框
<增加> 按钮
注册主作业的PCB文件。
<删除> 按钮
先选择注册的 PCB文件后点击此按钮则取消注册。
<PCB开> 按钮
先选择注册的PCB文件后点击此按钮，则加载选定的PCB文件。
13-18
Advanced Chip Shooter DECAN S2 Administrator’s Guide
13.2. 开始（Start）[F2]
此子菜单在 “PCB数据下载”作业完成的状态下，不进行贴装作业时处于活性化状
态，进行贴装作业时处于非活性化状态。
此子菜单执行把”开始有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
注 意 在没有检查设备周围是否有其他工作人员的情况下就按下开始
开关可能会造成人员受伤。一定要在按下开始开关前检查设备周
围是否有其他工作人员。
13.3. 停止（Stop）[F3]
此子菜单 在 “PCB数据下载” 作业完成的状态下，进行贴装作业时处于活性化状态，
不进行贴装作业时处于非活性化状态
此子菜单执行“把” 停止有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
注 意 当设备运行或暂时停止时将身体的一部分伸到设备中可能会导
致人员严重受伤。 当设备运行或暂时停止时决不能将身体的一
部分伸到设备中。
13.4. 继续生产 （Cont.）[F4]
此子菜单在 “PCB数据下载”作业完成的状态下，不进行贴装作业时处于活性化状
态，进行贴装作业时处于非活性化状态。
此子菜单执行把”有关下载的 PCB数据的贴装作业从上一次停止的位置重新开始”
的命令输送到设备的功能。
无法使用Cont功能的情况
下载新的PCB File时
周期数增加或减少时
Array 数有变化时 (Array Extend Option有变化时)
‘继续生产’ 功能只有在使用者确认后才能使用的情况
步骤数有变化使步骤的头, 喂料器, 吸嘴, 跳过信息发生变化时
13-19
Production Setup
13.5. 完成 （Finish）[F5]
此菜单执“行把” 完全终止有关下载的 PCB数据的贴装作业”的命令输送到设备的
功能。
13.6. T/F 数量 [F6]
设定从盘式喂料器吸着部品的 Pocket的开始位置。单击此按钮时显示如下的对话
框。

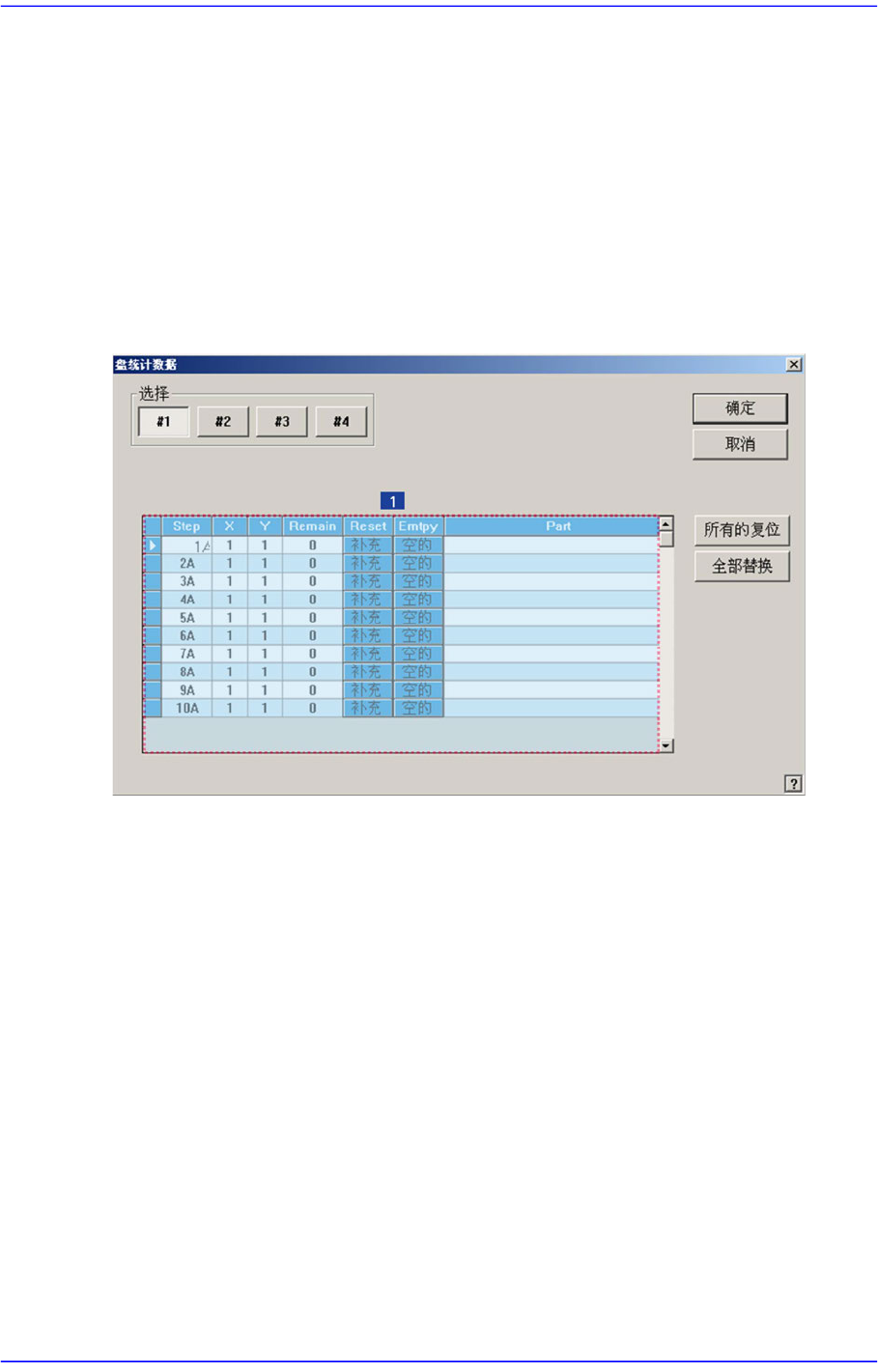

图
13.7 “
盘统计数据
”
对话框
1: Grid
领域
<选择> 选项按钮
选择需要设定的盘式喂料器单位。Tray Feeder Unit取决于System Setup 菜单的
Tray对话框中登录的Tray Feeder设置。
