14-15
Machine Calibration
H1R-R3: 后面 Gantry的 Theta 轴 (H13, H14)
H1R-R5: 后面 Gantry的 Theta 轴 (H15, H16)
H1R-R7: 后面 Gantry的 Theta 轴 (H17, H18)
H1R-R9: 后面 Gantry的 Theta 轴 (H19, H20)
STEF-W: Entry Shuttle的conveyer宽度调节马达
STEF-S: Entry Shuttle的移动马达
ST1F-W：前面作业conveyer(F2)的宽度调节马达
ST1R-W: 后面作业conveyer(R2)的宽度调节马达
STXF-W: Exit Shuttle的conveyer宽度调节马达
STXF-S: Exit Shuttle的移动马达
14-16
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<软件限制> 领域

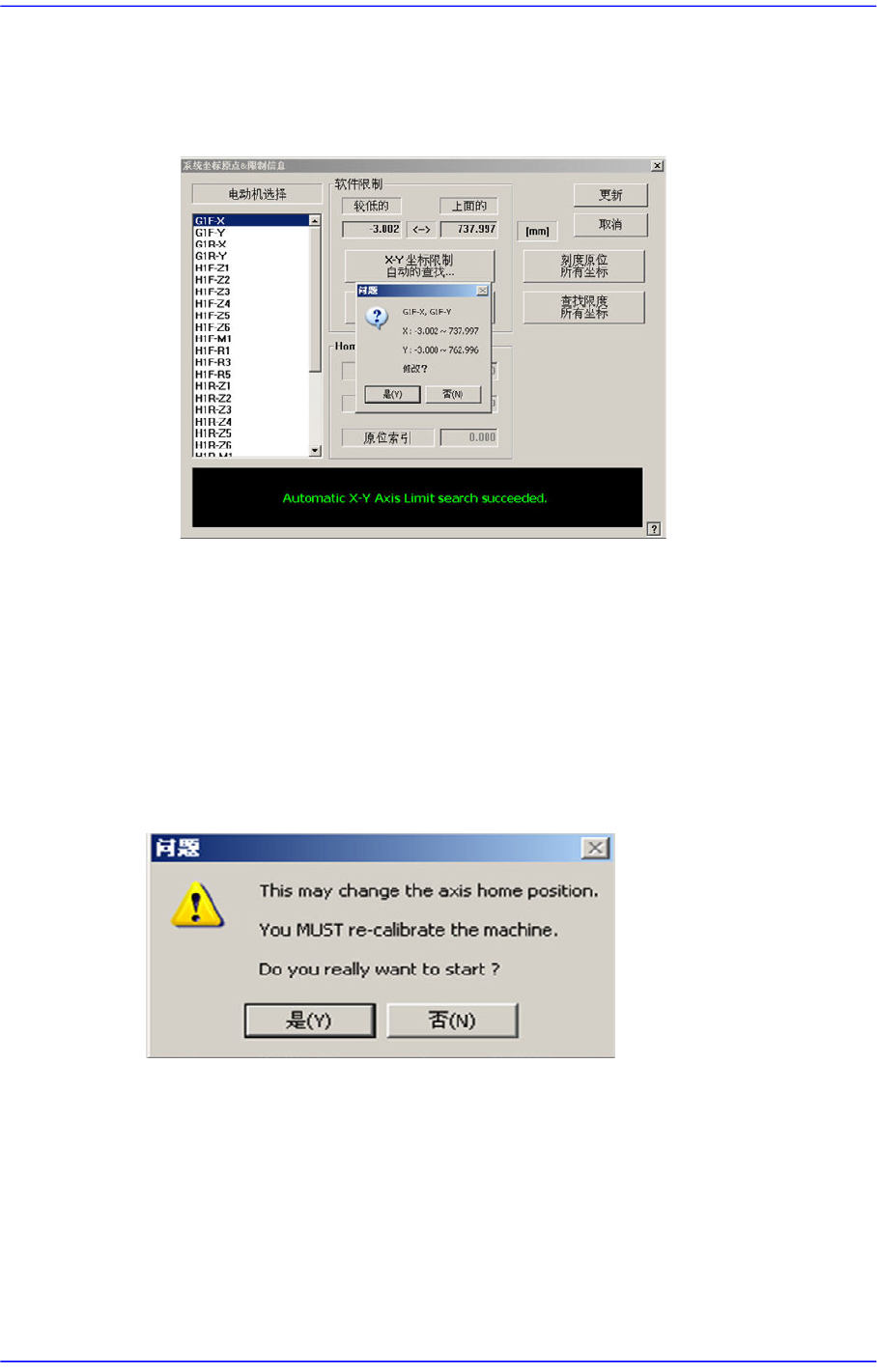

<X-Y 坐标限制自动的查找...> 按钮
自动查找XY轴的limit后，确认是否运用变更值。
<弯度补偿> 按钮
选择Y轴时被激活。执行Skew Compensation时使用。详细的事项请参考 “13.3.2
歪斜修正
“
<校准原位> 按钮
自动查找和反应<电动机选择>目录框中选定的马达home位置。
<刻度原位所有坐标> 按钮
自动查找所有轴home位置并反应。
<查找限度所有坐标> 按钮
寻找所有轴的极限值。
<Home Info.> 领域
选择Mirror轴时，<Home Offset>编辑框被激活。对Mirror轴进行校正时使用。
<更新> 按钮
适用变更值。
14-17
Machine Calibration
<关闭> 按钮
关闭对话框。
注 意 重新校准后，原点位置会改变。如果不重新示教拾取位置、ANC
及贴装原点等与设备位置有关的项目，将导致设备动作异常。
从新校准后，必须重新示教与位置有关的项目。
