14-43

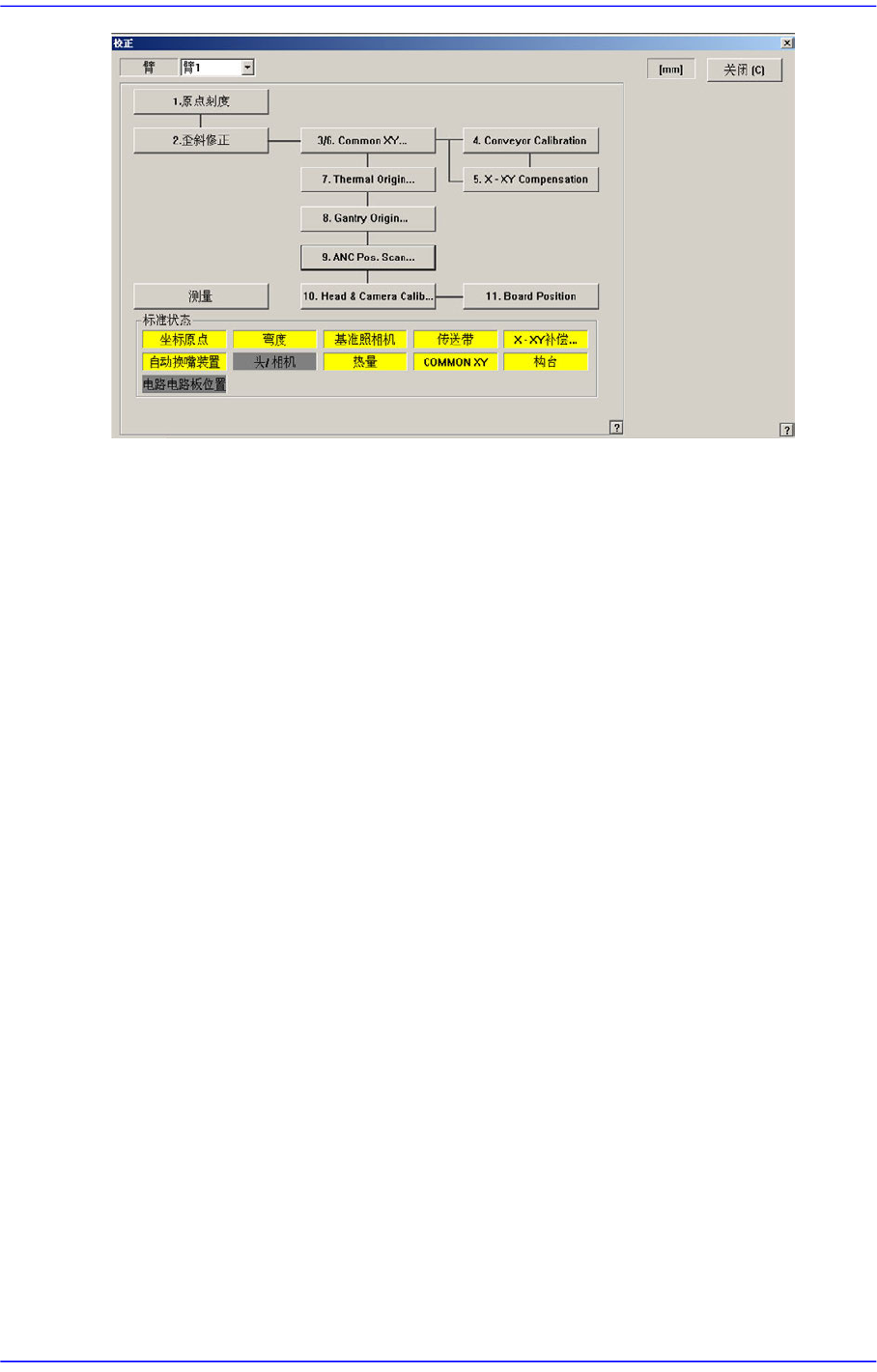

Machine Calibration
14.3.9. ANC Pos. Scan
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐标系。
详细内容请参考 “6.3
基准符号
(Fiducial Mark)
设定
“
14-44
Advanced Chip Shooter DECAN S2 Administrator’s Guide
14.3.10. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fiducial Camera Offset Calibration (Calibration Tool)
Head Z & R Offset Calibration (CN040 Nozzle)
Light Mapping (LightFly Nozzle)
Head Offset Calibration
Fly Camera Scale & Rotation Calibration
Fly Camera Offset Calibration
Fly To Fix Offset Calibration
R-Axis Offset Calibration
14-45
Machine Calibration
图
14.16 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<双悬臂> 组合框
选择要执行校正的Gantry。
<目标摄像> 组合框
选择将要设定照明值数的照相机。
<亮度…> 按钮
设定已选择的照相机的照明值数。
14.3.10.1. Fiducial Camera Offset Calibration
测量基准相机的中心到各Gantry的第一个Head(Head 1, Head10)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
校正基准相机的偏差。为校正基准相机的Offset必须先Fiducial Camera Scale
Calibration 。为执行校正必须使用平板Calibration Tool。
