Advanced Chip Shooter DECAN S2 Administrator’s Guide

15.1. 传达装置 (Conveyor) [F3]

设定与Conveyor有关的事项。

图

15.3 “Conveyor Configuration”

对话框

1: Current Define

 <当前界限> 领域

表示当前 Conveyor的设定状态。

 <固定轨道> 组合框

Conveyor的固定方式（前/后）。

 <PCB传输方向> 组合框

Conveyor board的方向(右->左/ 左->右)。

 <内嵌协议> 领域

在组合框中选择对前后设备的In-line protocol。

 独立使用: 不操作Line ，独立启动设备的时候。

 只用于临时导入: Line作业时，为了与前后设备进行通信，使用本设备开发

业体规定的protocol。

 SMEMA: Line 作业时，使用SMEMA protocol前后设备通信 protocol。

 <电路板释放>选项按钮领域

 <快速装载> 选项按钮

可以极大限度地减少PCB的出发与移动时间。命令设备在送出当前PCB的

15-3

系统设置

同时传送下一个PCB。

 <连续的> 选项按钮

当完成作业的PCB完全退出后，命令传送其它PCB。

 <通道停用> 领域

使Front Lane与Rear Lane中的一个成为Disable状态。该功能只有在Dual Lane

Conveyor设备中才能被激活。

 < PCB位置> 领域

 <站> 组合框

选择Working Station.

 <止挡器 X> 编辑框

在选择的Station中设置PCB感应传感器的坐标值。

 <制动器 X> 编辑框

在选择的Station中设置Stopper的坐标值。

 <PCB Z 原点> 编辑框

显示为补正ANC顶面与PCB顶面差的补正值

 <安排Z偏移度> 编辑框

为了全体部件都按照在此处设置的Offset值向Z轴方向进行贴装时使用。

 <止挡器上下> 按钮

对Stopper的位置进行示教时，对Stopper 进行Up或者Down 时使用。

 <轨道宽度> 领域

设定Conveyor宽度调整有关数据。

 最小宽度

显示传送带的最小宽度。

 最大宽度

分别显示Single-Lane和Dual Lane时可作业的PCB最大宽度。

15-4

Advanced Chip Shooter DECAN S2 Administrator’s Guide

 最大长度

分别显示Single-Lane和Dual Lane时可作业的PCB最大长度。

 最小长度

显示传送带的最小长度。

 <宽度补偿> 编辑框

移动Conveyor Width 移动时 Margin 值相当的值。

以下是设定Conveyor Width Origin方法。

1. 请用Teaching Box如下图所示实施Conveyor Home。

2. 请用测量仪准确测出输送机宽度(输送机机架之间的距离)后其值输入到

<初始宽度 > 编辑框。

3. 点击<更新> 按钮，反映变更值。

4. 利用测量仪测出所要检验PCB的Y值后在Board对话框中 <板的大小>领

域记入该值，再点击 <传送轨道宽度> 按钮把输送机的宽度配合输入的

Y值。

此时，先确认输送机内部有无污质，如果有污质请除去该污质。

5. 请点击<PCB 传入> 及<PCB 传出> 按钮确认检验 PCB是否正常运输到

贴装位置、离开输送机。如果发生问题，请重新设定。

6. Width Margin一般使用基本值，但用户可进行修改。本设备的输送机和输

送带之间的多余空间为2mm左右。因此，输送机Width Margin输入 1mm

以上时，设定的PCB可能会直立。

 <定时器/推迟> 按钮

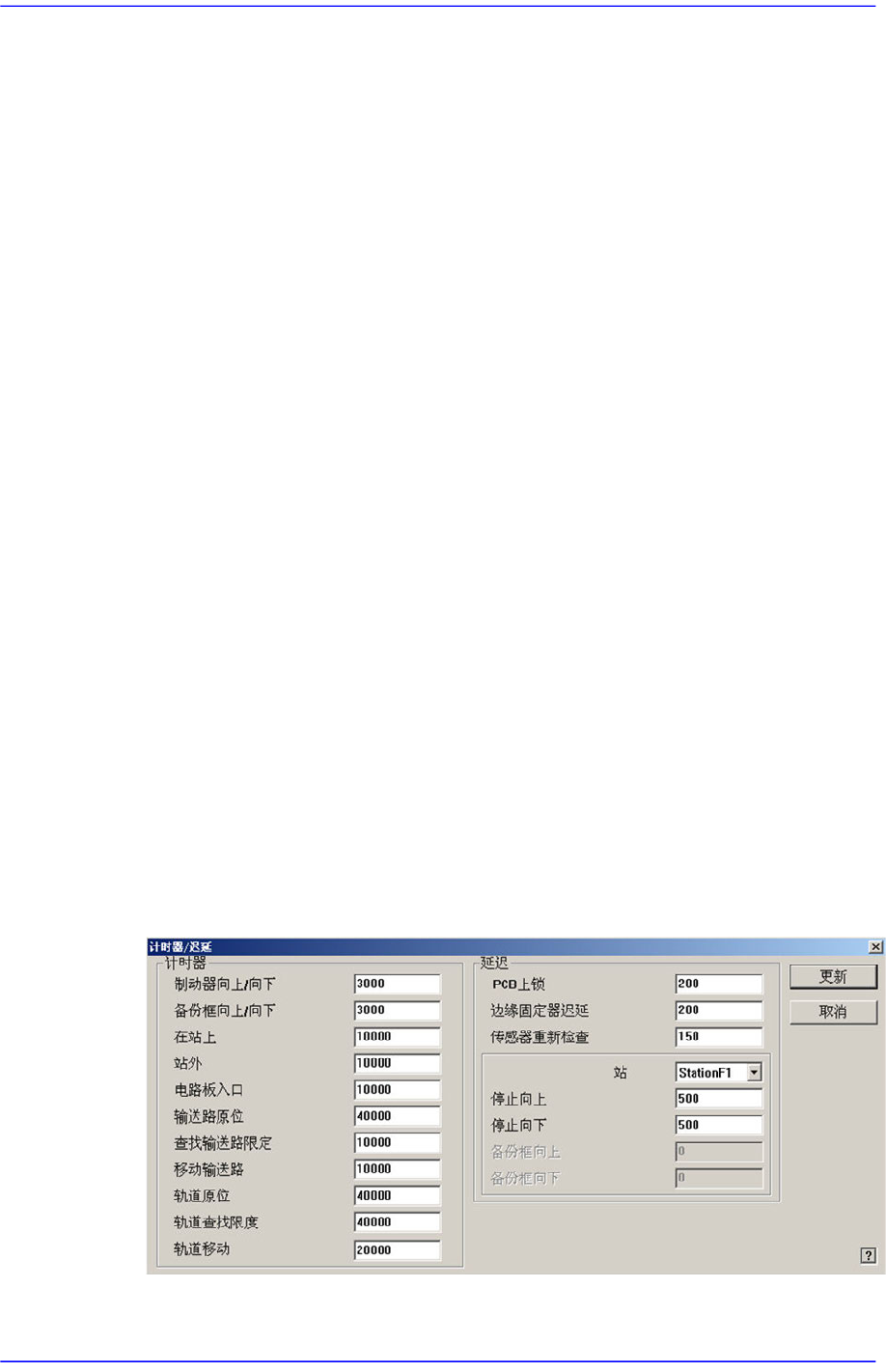

显示可以进行传送带相关Timer设置与延时设置的‘计时器/误延’对话框。

图

15.4 “Timers/Delays”

对话框
