最大长度
分别显示Single-Lane和Dual Lane时可作业的PCB最大长度。
最小长度
显示传送带的最小长度。
<宽度补偿> 编辑框
移动Conveyor Width 移动时 Margin 值相当的值。
以下是设定Conveyor Width Origin方法。
1. 请用Teaching Box如下图所示实施Conveyor Home。
2. 请用测量仪准确测出输送机宽度(输送机机架之间的距离)后其值输入到
<初始宽度 > 编辑框。
3. 点击<更新> 按钮，反映变更值。
4. 利用测量仪测出所要检验PCB的Y值后在Board对话框中 <板的大小>领
域记入该值，再点击 <传送轨道宽度> 按钮把输送机的宽度配合输入的
Y值。
此时，先确认输送机内部有无污质，如果有污质请除去该污质。
5. 请点击<PCB 传入> 及<PCB 传出> 按钮确认检验 PCB是否正常运输到
贴装位置、离开输送机。如果发生问题，请重新设定。
6. Width Margin一般使用基本值，但用户可进行修改。本设备的输送机和输
送带之间的多余空间为2mm左右。因此，输送机Width Margin输入 1mm
以上时，设定的PCB可能会直立。
<定时器/推迟> 按钮
显示可以进行传送带相关Timer设置与延时设置的‘计时器/误延’对话框。
图
15.4 “Timers/Delays”
对话框
15-5
系统设置
<计时器> 领域
<制动器向上/向下> 编辑框
在指定时间内没有完成停止器的上/下动作时，设备将判断为动作时出
错。
<备份框向上/向下> 编辑框
在指定时间内没有完成工作台的上/下动作时，设备将判断为动作时出
错。
<在站上> 编辑框
在指定时间内没有完成PCB的搬入动作时，设备将判断为动作时出错。
<站外> 编辑框
在设置的时间内没有完成PCB搬出工作时，设备认定为运行时出现错
误。
<电路板入口> 编辑框
在设置的时间内没有完成前一个设备接收到PCB时，设备认定为运行时
出现错误。
<输送路原位> 编辑框
设置的时间内无法完成Shuttle Homming时，设备认定为运行时出现错
误。
<查找输送路限定> 编辑框
设置的时间内无法完成 Shuttle Find Limit 时，设备认定为运行时出现错
误。
<移动输送路> 编辑框
设置的时间内无法完成 Shuttle Move 时，设备认定为运行时出现错误。
<轨道原位> 编辑框
设置的时间内无法完成Rail Homming时，设备认定为运行时出现错误。
<轨道查找限度> 编辑框
设置的时间内无法完成 Rail Find Limit 时，设备认定为运行时出现错误。
<轨道移动> 编辑框
设置的时间内无法完成 Rail Move 时，设备认定为运行时出现错误。
<延迟> 领域
<PCB上锁> 编辑框
工作台上升传感器检测到工作台后到完成PCB固定为止的延迟时间。
15-6
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<边缘固定器迟延> 编辑框
边夹动作后到PCB完成识别为止的延迟时间。
<传感器重新检查> 编辑框
PCB感应传感器第一次感应conveyer的PCB后，经过设置的Delay后再
次进行感应，防止传感器的误操作。
<站> 组合框
选择有关Stopper Delay设置的Station。
<停止向上> 编辑框
Stopper UP传感器检测到制动器后到完成PCB固定为止的延迟时间。
<停止向下> 编辑框
Stopper Down传感器检测到制动器后到完成PCB固定为止的延迟时间。
<Conveyor Rail Width Setting> 按钮
设备启动后对设备全体执行Home( )时，如果识别出输送机轨道上的
Fiducial确认贴装station的当前宽度，与关闭电源之前保存的宽度信息相比较如
果有变化则对输送机轨道执行‘Home’。
为了迅速对贴装station执行“Home’，设定输送机轨道上Fiducial的使用与否。该
功能只有在Dual Lane Conveyor设备中才能被激活。
<Use Rail Fiducial>选择框
为了确认贴装station的当前宽度，使用输送机轨道上的Fiducial时选择。
电源关闭时由于贴装station的宽度变更，对设备全体执行Home( )时如果未

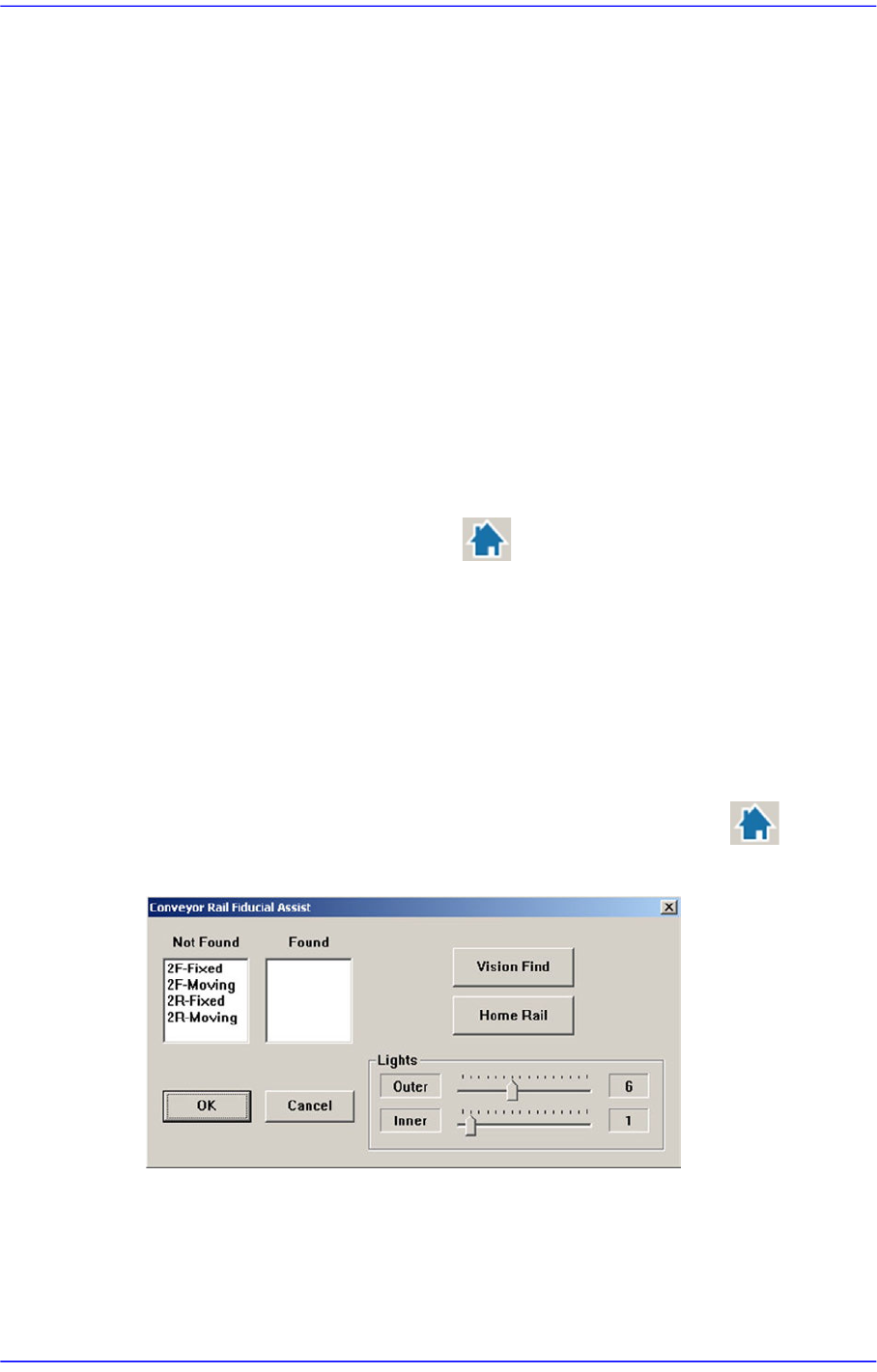

识别输送机轨道上的Fiducial，则显示以下对话框。
<Not Found>目录框
显示识别失败的输送机轨道上的Fiducial。
