15-19 系统设置 图 15.9 Fiducial Camera 被选的情况 图 15.10 Fiy Camera 被选的情况
15-18
Advanced Chip Shooter DECAN S2 Administrator’s Guide

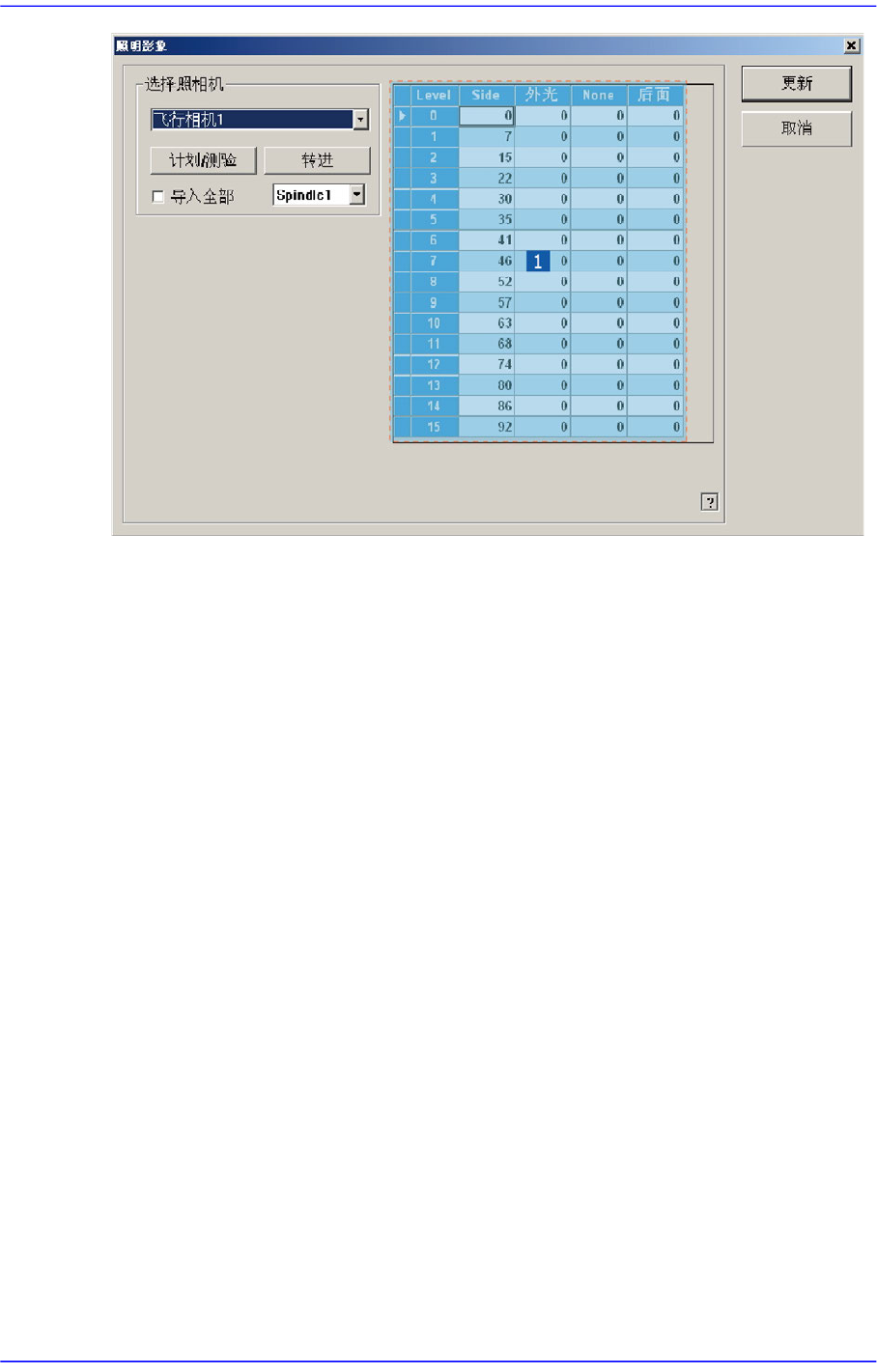

1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的15阶段。
<Side> / <Inner> / <Outer> / <Coaxial> 列
如果是Fly Cam：在256值的范围内输入Side照明。
如果是Fix Cam：在256值的范围内输入Side照明。
如果是Fix Cam，则在4096值的范围内输入Side照明值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动
Mapping。
15-19
系统设置

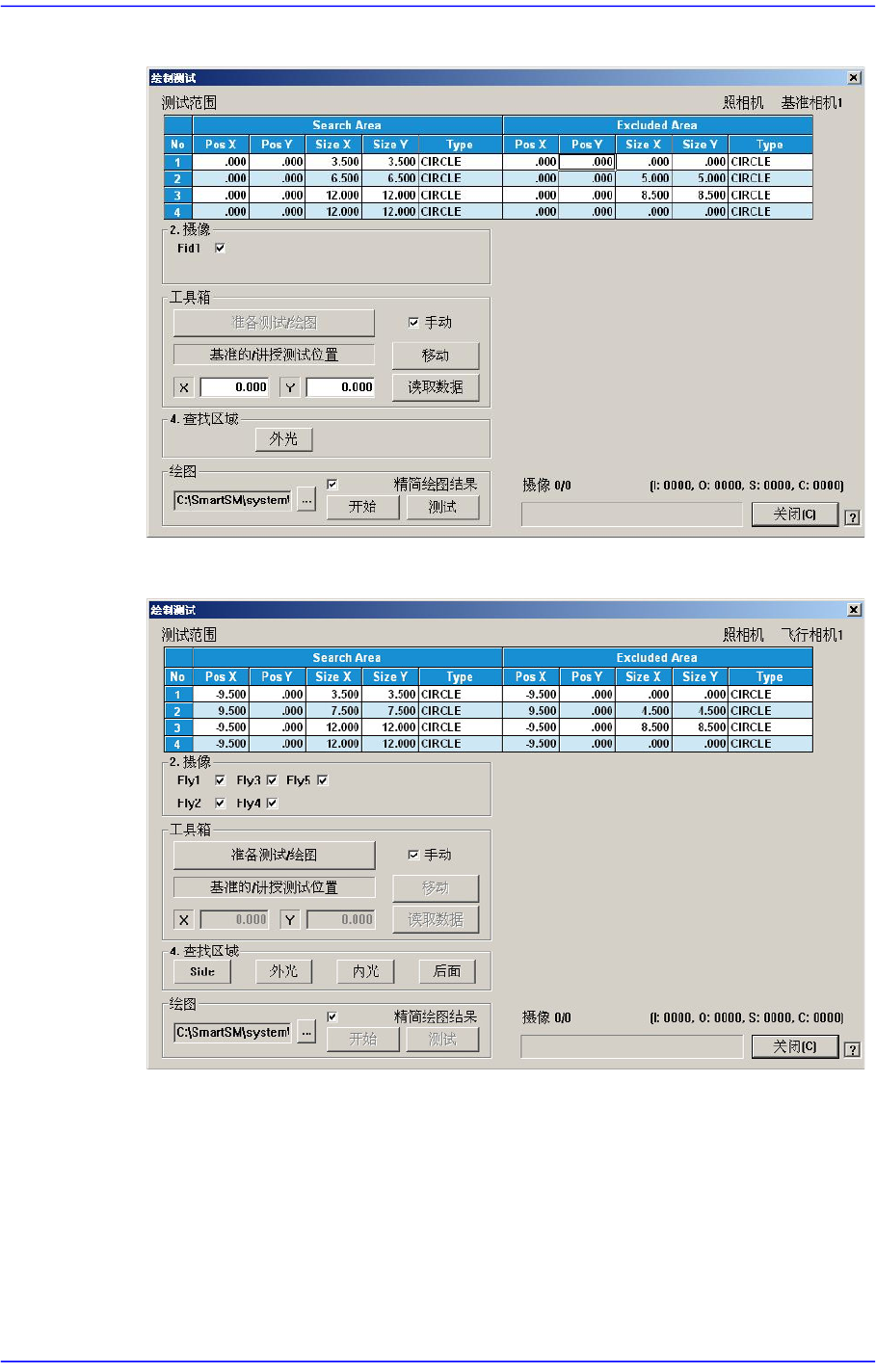

图
15.9 Fiducial Camera
被选的情况
图
15.10 Fiy Camera
被选的情况
15-20
Advanced Chip Shooter DECAN S2 Administrator’s Guide

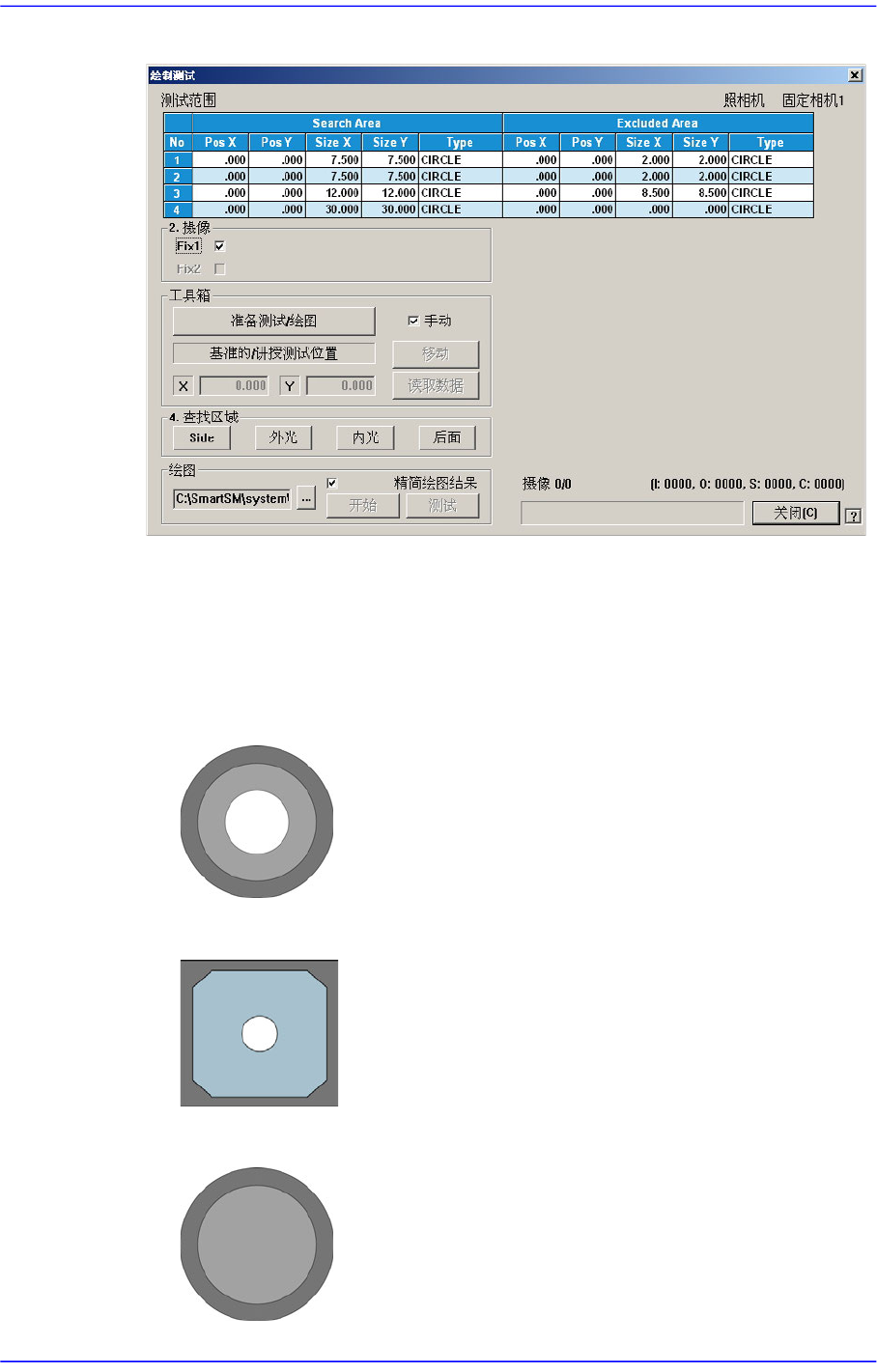

图
15.11 Fix Camera
被选的情况
<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。自动设置测试
领域。不要改变该值。
图
15.12 Fly Camera
用校正吸嘴底面形象
图
15.13 Fid Camera
用校正版形象
图
15.14 Fix Camera
用校正吸嘴底面形象
