15-23 系统设置 <Mapping/T e s t > 按钮。 4. 在 <<Mapping>> 领域 单击 <. .. > 按钮选择了 Calibration 用文件后， 在 <2. Camera> 领域选择需要 Calibration 的 C amera. 5. 解除了 <3. T oo l Setting> 领域的 <M anual> 复选框后…
15-22
Advanced Chip Shooter DECAN S2 Administrator’s Guide
必须在选择<请绘图简结果> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, B: Back Level)
<关闭> 按钮
结束对话框。
<更新> 按钮
给设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。

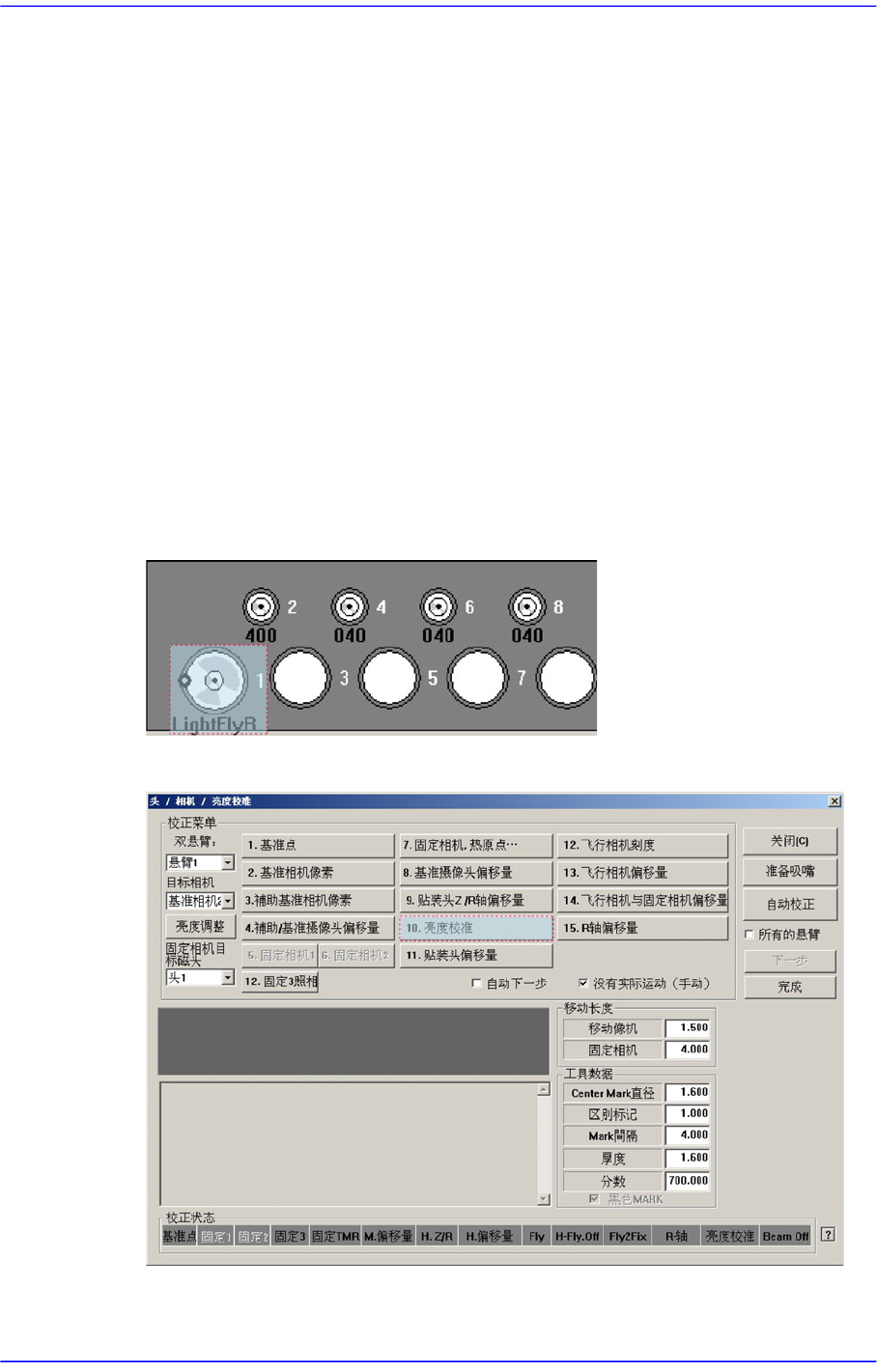

下面是Fly Camera的Light Mapping过程。
1. 把Light Mapping Tool置于ANC 1号Hole上。
2. 单击<Light Mapping>按钮实行Light Mapping对话框。

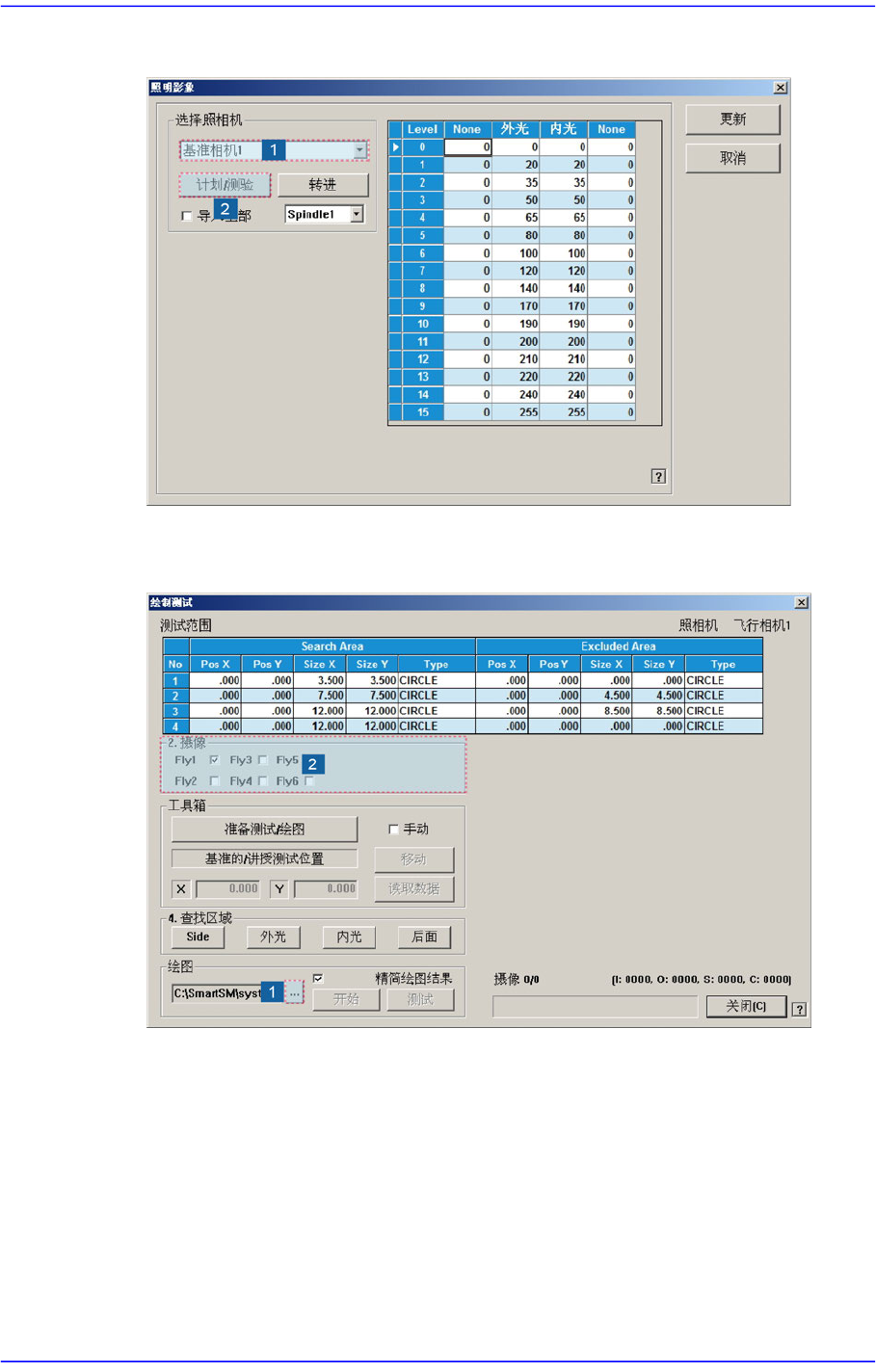

3. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
15-23
系统设置
<Mapping/Test>按钮。
4. 在<<Mapping>>领域单击<...>按钮选择了Calibration用文件后，在<2. Camera>
领域选择需要Calibration的Camera.
5. 解除了<3. Tool Setting>领域的<Manual>复选框后，单击<Prepare Test /
Mapping>按钮。
15-24
Advanced Chip Shooter DECAN S2 Administrator’s Guide

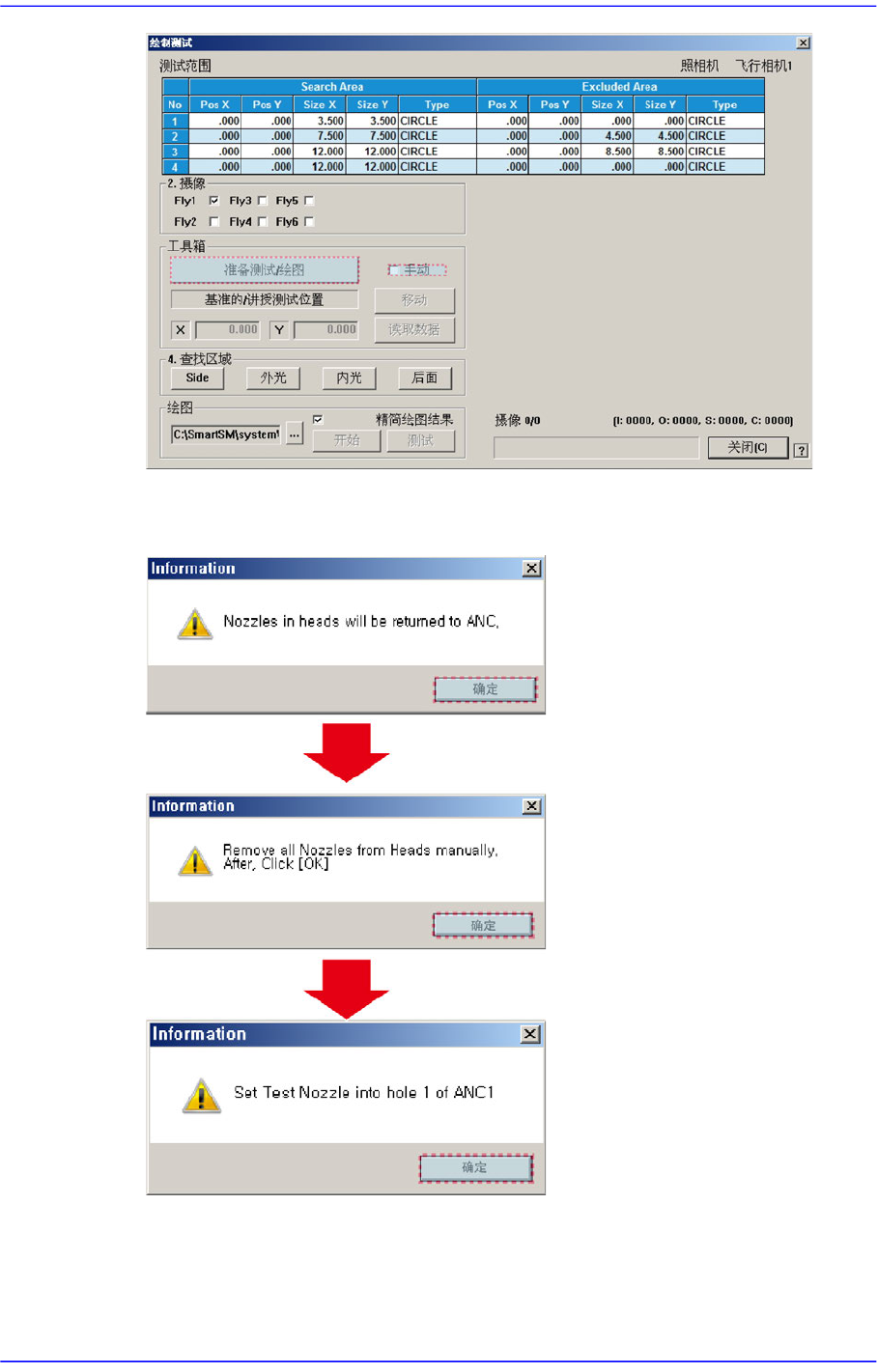

6. 按照下列顺序单击<确定>按钮把安装在Head上的吸嘴全部拆下后，把Fly
Camera Test用吸嘴插入ANC的1号Hole。
