DECAN_S2_Admin(Chi_Ver4.5) - 第480页

15-44 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 储存 Log 文件的基本概念如下。  步骤 1 1. 单击停止键 (<Up Load> 键 ) 时如果是开始 (Star t ) 状态：上传 (Upload) 后自动储存文件。如果是停止 (Stop) 状态：把上传 (Upload) 的信息自动储存为文件。 2. 单击开始键时如果是开…

15-43

系统设置

 <PCB Edit> 选项卡

针对<PCB Edit>菜单的子菜单设置其权限。

 <Product> 选项卡

针对 <Product>菜单的子菜单设置其权限。

 <Utility> 选项卡

针对 <Utility>菜单的子菜单设置其权限。

 <Diagnosis> 选项卡

针对 <Diagnosis>菜单的子菜单设置其权限。

 <SysSetup> 选项卡

针对 <Sys.Setup>菜单的子菜单设置其权限。

 <Tools Menu> 选项卡

针对 <Tools Menu>菜单的子菜单设置其权限。

 <File Menu>选项卡

针对 <File Menu>菜单的子菜单设置其权限。

只有在Service模式以上才能进行权限设置，在设置画面上圈选该项目的复选框

或解除其圈选状态即可加以设置。

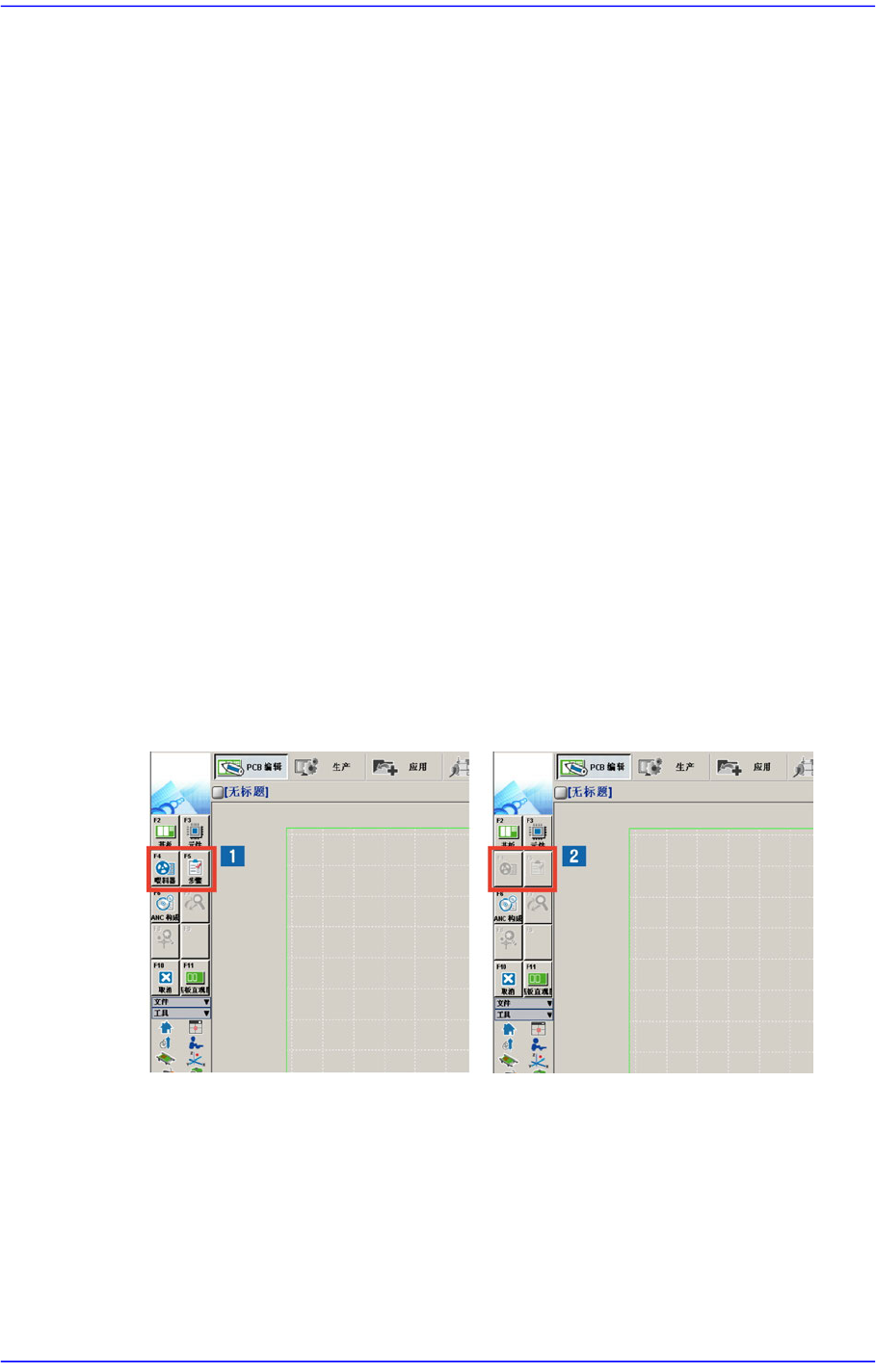

该菜单的子菜单将根据设置菜单上设置的内容而如下图激活或处于非激活状

态，无法使用非激活菜单

权限设置菜单

权限解除菜单

 <Telemetry Auto Save>复选框

圈选该复选框后，将在发生紧急(EMG)状况时自动储存Telemetry Log文件。默

认的储存文件夹及文件名是“C:SmartSM\Log\设备种类_SW版本_设备号机信

息_发生时间(_E-Error代码).tmr”。

15-44

Advanced Chip Shooter DECAN S2 Administrator’s Guide

储存Log文件的基本概念如下。

 步骤1

1. 单击停止键(<Up Load>键)时

如果是开始(Start)状态：上传(Upload)后自动储存文件。

如果是停止(Stop)状态：把上传(Upload)的信息自动储存为文件。

2. 单击开始键时

如果是开始状态：转换到停止状态并且自动储存了文件后，转换到开始

状态。

如果是停止状态：清除了上传(Upload)的信息后转换到开始状态。

3. 确定自动储存文件的名称规则。

(设备种类与版本_号机信息_创建时间E-Auto_文件索引.tmr)

例) SM411V1.047_Undefined_20080317_103705_E-Auto_0.tmr

4. 把Telemetry文件储存到Log文件夹。

5. 自动储存到Log文件夹的Telemetry文件，仅保留最近储存的5个文件，

其先前的Telemetry文件则自动删除。

在强制结束了Telemetry的状态下进行测量之类的作业时，需要在Telemetry

画面上单击<Up Load>键转换到停止(Stop)状态并且把Telemetry画面最小化

后进行作业。

 步骤2

 发生紧急(EMG)级别的错误时自动储存Log，并且自动停止/开始系统

(System)。

 利用错误内容确定自动储存文件的名称规则。

(设备种类与版本_号机信息_创建时间_E-Auto_文件索引.tmr)

Telemetry自动储存功能可能会降低系统功能，因此允许通过选项方式关闭该功

能。

备注最多可以保存100个Telemetry文件。

 <刻度> 选项按钮领域

可设定设备中MMI使用的单位系(mm/inch/mil)。

 <输入移动之前确认> 选项按钮领域

移动之前可设定确认窗显示与否。

 <不> 选项按钮: 选择此按钮时，向设备传送移动命令时，不显示Check信息

框。

15-45

系统设置

 <Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的移动

命令时，显示检查信息框。

 <XY, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是XY, Z

轴的移动命令时，显示检查信息框。

 <使用 OLP DB> 检查框

在多台设备所构成的In-Line将各设备的元件DB同步化时选择。

圈选该复选框时，把当前设备的元件DB传输到 T-Solution的T-OLP而可以在设

备之间共享元件DB。

 <Show Backup Pin> 检查框

需要在T-Solution使用“依序更改”功能时，请圈选该复选框以激活顶针对话框。

 <Use 1D Barcode JobChange> 检查框

扫描T-Solution印刷的卷轴列表的条形码自动下载该PCB程序。

 <1D Barcode Scan wait time(sec)> 检查框

利用扫描器识别1D条形码时，以秒为单位设置识别倒1D条形码为止所花费的

时间。

 <Use DMES> 键

针对和MES主机通信的IP进行设置。

 <Use File Backup> 按钮

把变更的系统文件予以备份，可以在设备驱动过程中发生问题时修复MMI文

件。
