15-45

系统设置

 <Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的移动

命令时，显示检查信息框。

 <XY, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是XY, Z

轴的移动命令时，显示检查信息框。

 <使用 OLP DB> 检查框

在多台设备所构成的In-Line将各设备的元件DB同步化时选择。

圈选该复选框时，把当前设备的元件DB传输到 T-Solution的T-OLP而可以在设

备之间共享元件DB。

 <Show Backup Pin> 检查框

需要在T-Solution使用“依序更改”功能时，请圈选该复选框以激活顶针对话框。

 <Use 1D Barcode JobChange> 检查框

扫描T-Solution印刷的卷轴列表的条形码自动下载该PCB程序。

 <1D Barcode Scan wait time(sec)> 检查框

利用扫描器识别1D条形码时，以秒为单位设置识别倒1D条形码为止所花费的

时间。

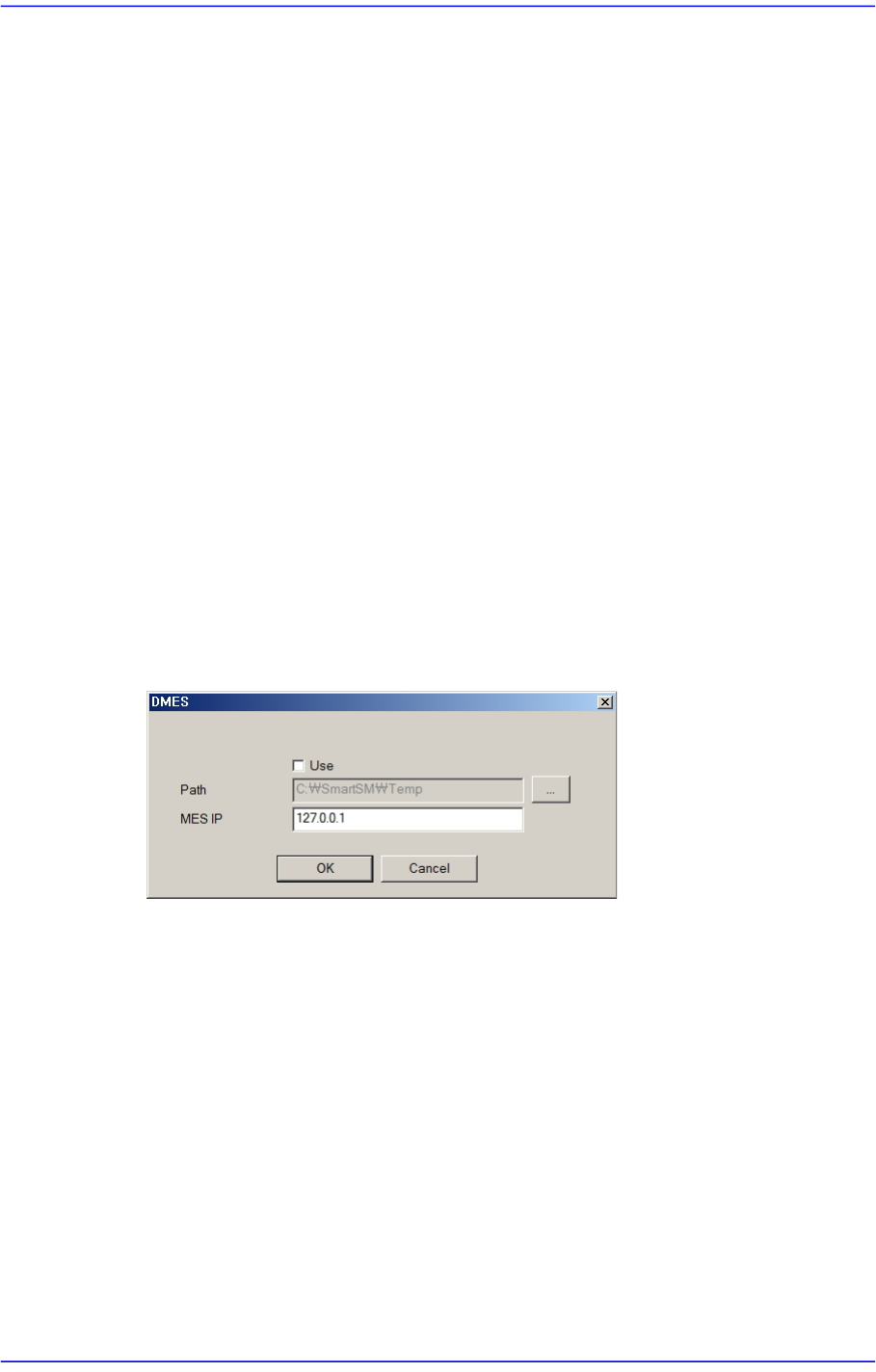

 <Use DMES> 键

针对和MES主机通信的IP进行设置。

 <Use File Backup> 按钮

把变更的系统文件予以备份，可以在设备驱动过程中发生问题时修复MMI文

件。

15-46

Advanced Chip Shooter DECAN S2 Administrator’s Guide

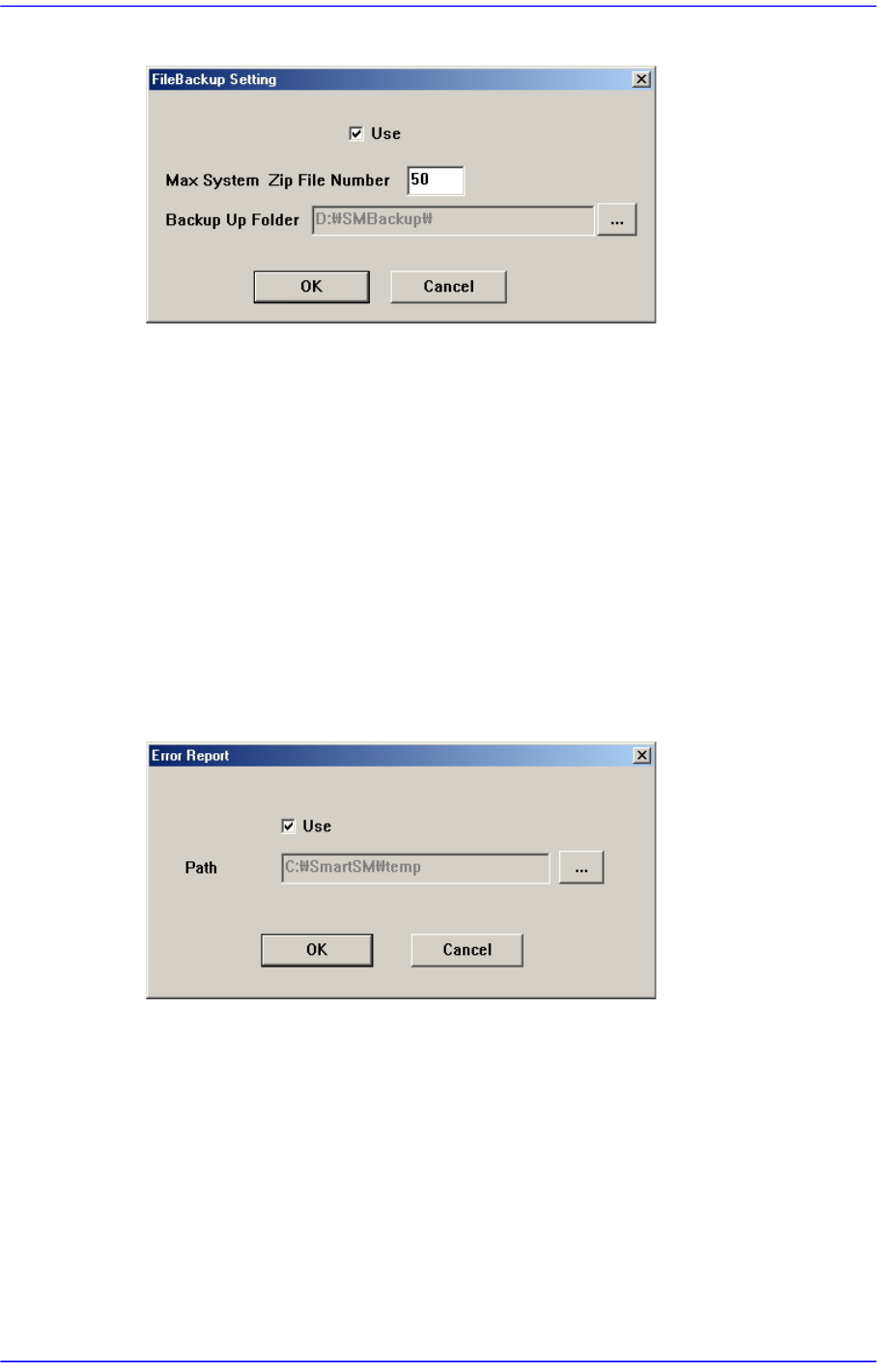

图

15.16 “FileBackup Setting” 对话框

 <Use> 选择框

圈选了该复选框后，就能使用文件备份功能。

 <Max System Zip File Number> 编辑框

设定备份文件的最大文件数量。

 <Backup Up Folder> 编辑框

设定MMI文件的备份路径。

 <Use Auto Error Report> 按钮

如果在结束设备时使用者以手动方式备份MMI文件则使用该功能。只有在Idle

状态下才允许使用者以手动方式备份MMI文件。

图

15.17 “Error Report” 对话框

 <Use> 选择框

圈选了该复选框后，就能使用文件备份功能。

 <Path> 编辑框

设定MMI文件的备份路径。

 <Ignore Restriction Pitch> 检查框

选择该校验盒后，将忽视零部件的Feeder Pitch设置限制。

15-47

系统设置

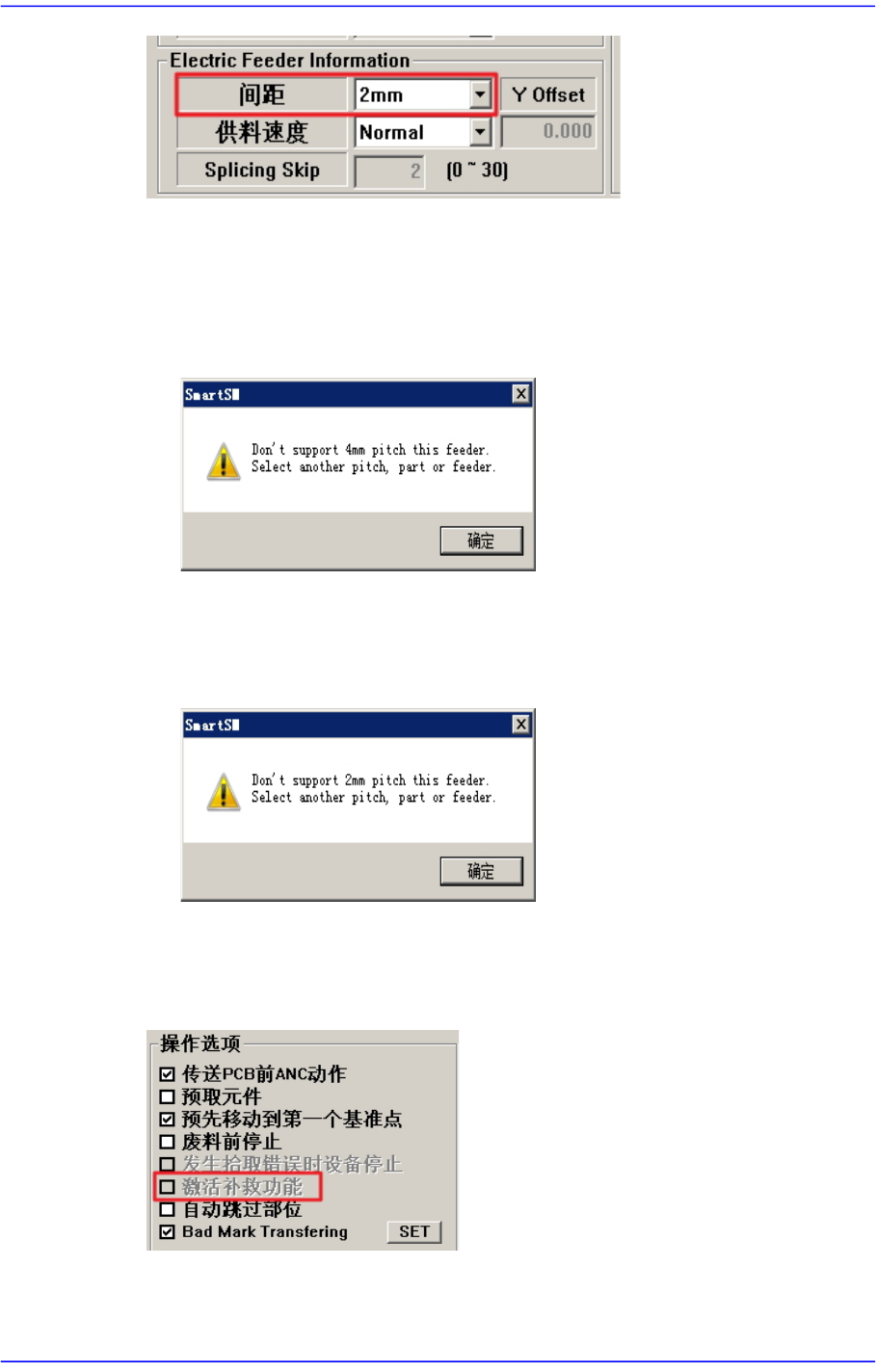

设置零部件的Feeder Pitch时，基本存在如下限制：

 1005以下零部件(零部件的 Y大小为0.65mm以下)

Feeder Pitch：可选择2mm以下

选择不可选择的Pitch时，将弹出如下警告信息。

 1608以上零部件(零部件的 Y大小为0.65mm以上)

Feeder Pitch：可选择4mm以上

选择不可选择的Pitch时，将弹出如下警告信息。

 <Use RESCUING> 检查框

选择该校验盒后，”Product”菜单的 <Operation Option> 领域的 <Enable

RESCUING>校验盒将被激活。有关该功能的详情见“13.1.2.Option Setting”。

 <PNP Connection Check> 检查框
