DECAN_S2_Admin(Chi_Ver4.5) - 第486页
15-50 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide <Lamp Setting> 按钮 基本上对红色信号灯亮灯的故障， 根据 故障的形态用户可选择性地设定使黄 色灯亮灯。 点击此按钮则显示以下对话框。 红色灯亮灯则设备停止， 根据故障状态如果判断为可忽略的故障， 请选择相 应故障后选择 <Y ellow> 选择框 。 < 高级 …
15-49
系统设置

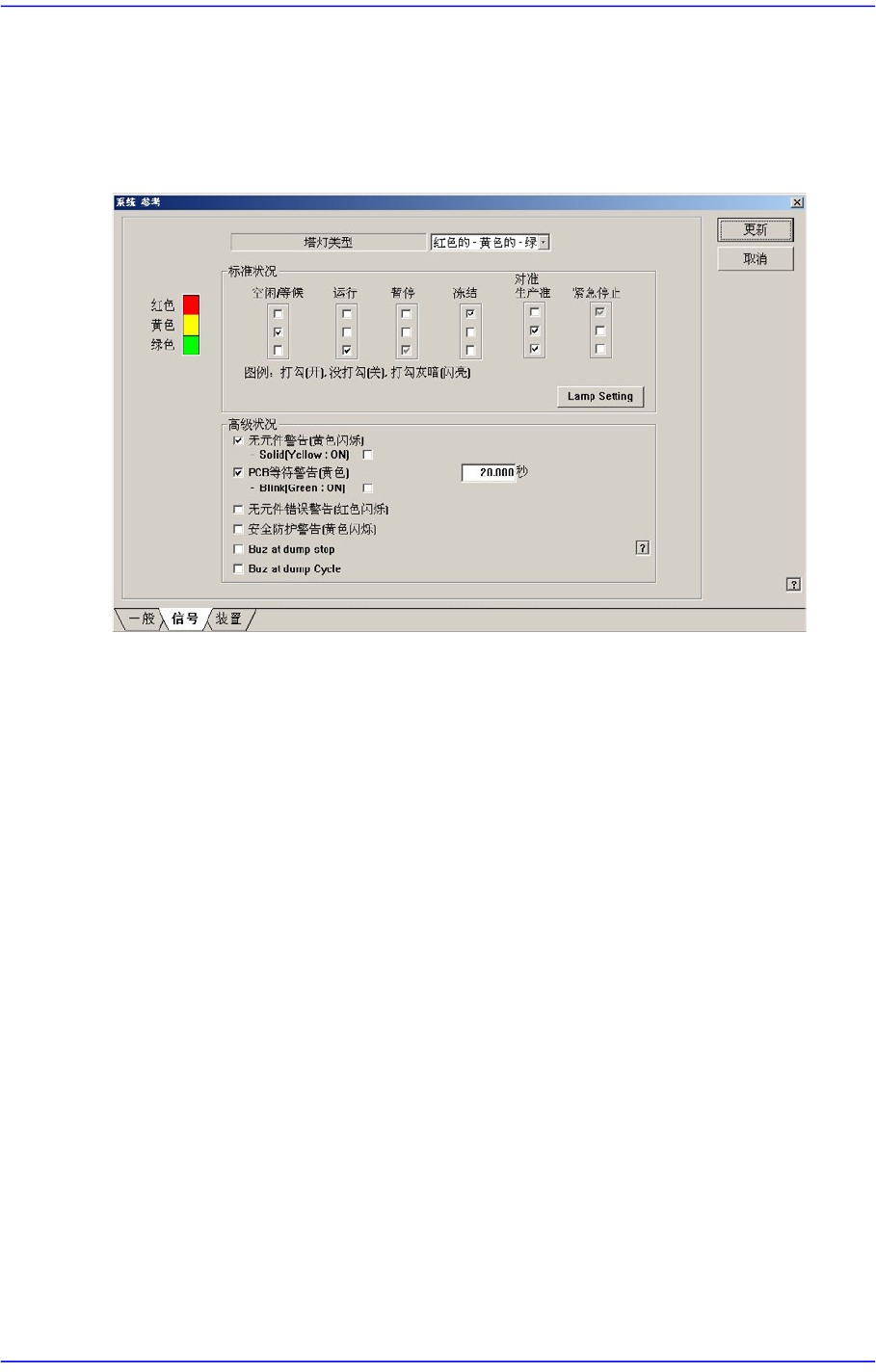

15.5.2. <信号> TAP对话框
设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下的
画面。
图
15.18 “System Preference”
对话框中
“
信号
” TAP
对话框
<塔灯类型> 组合框
选择Signal Light的形式。可选择的形式如下。
红-黄色-绿色: Signal Tower灯的构成为”红色–黄色–绿色”的情况。
红-蓝色-绿色: Signal Tower灯的构成为”红色–兰色–绿色”的情况。(CE 规格)
<标准状况> 领域
设定显示设备的状态的Signal Light灯的状态。
比如说，空闲/等候状态下需要开Signal Tower的” 黄色” 灯时，在 空闲/等候底
下的3个选择框中检查与”黄色”灯相应的选择框。
选择框的状态和意义如下。
已检查的状态: 开（开）该信号灯。
未检查的状态: 关（关）该信号灯。
检查为灰色的状态: 使该信号灯闪烁。
15-50
Advanced Chip Shooter DECAN S2 Administrator’s Guide

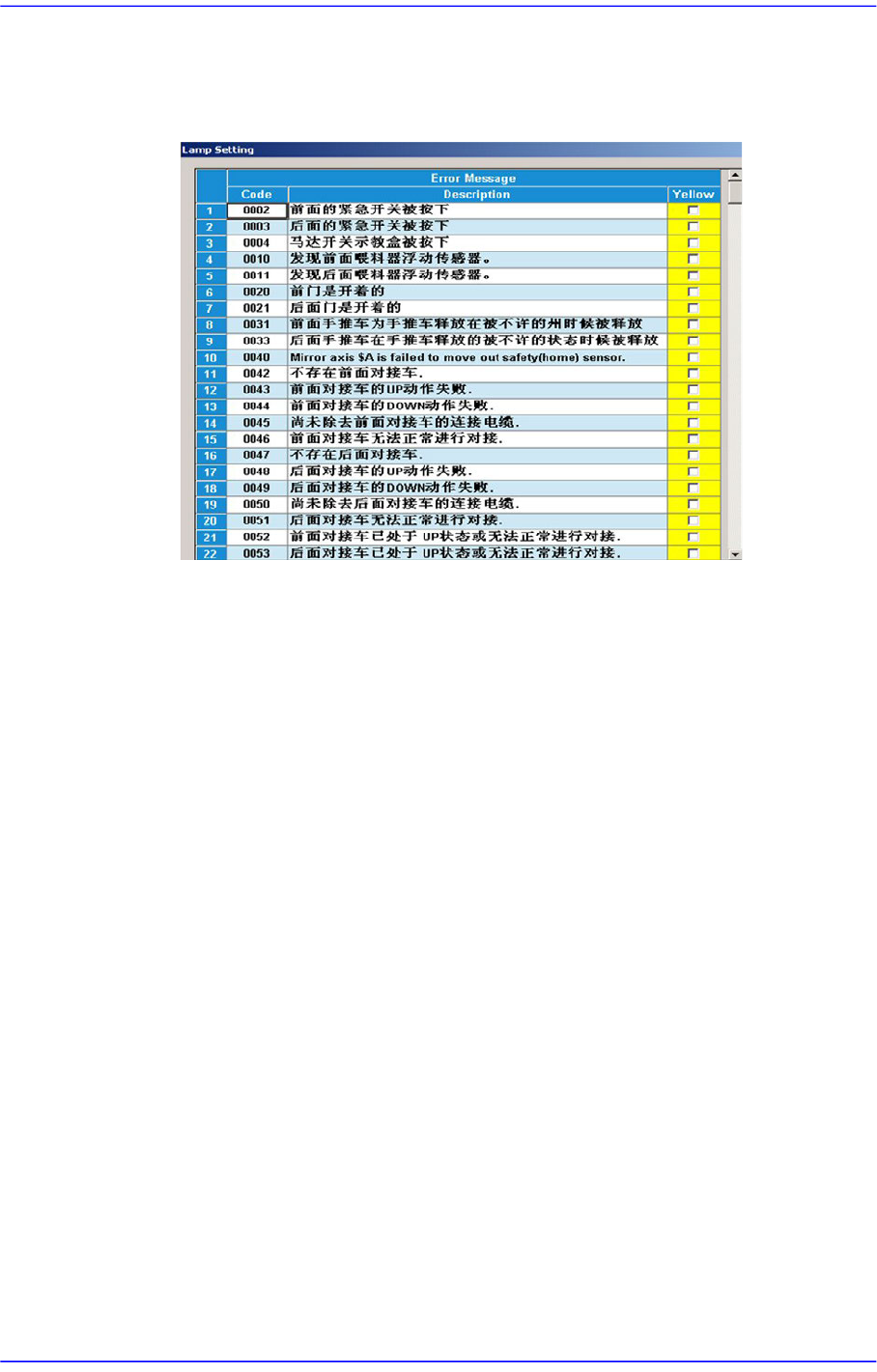

<Lamp Setting>按钮
基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄
色灯亮灯。点击此按钮则显示以下对话框。
红色灯亮灯则设备停止，根据故障状态如果判断为可忽略的故障，请选择相
应故障后选择<Yellow>选择框。
<高级状况> 选择框 领域
<无元件警告(黄色闪烁)> 检查框
Part Empty 警告发生时，黄色或青色灯闪亮。
<Solid(Yellow : ON)> 检查框
供应元件消耗完毕或者吸附重试次数超出设定值而发生错误时，使黄灯(
蓝灯)持续亮灯。
<PCB等待通知> 选择框
在设备可以工作的状态下，在处于等待PCB进入输送机作业区的状态时，如
果超过设置的时间，黄灯或蓝灯就会点亮。请在编辑框里设置时间。
<Blink(Green : ON)> 检查框
选择该勾选框，黄灯闪烁，绿灯点亮。
<无元件错误警告(红色闪烁)> 检查框
Part Empty 错误发生时，红色灯闪亮。
<安全防护警告(黄色闪烁)> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
15-51
系统设置
以下是信号灯Default设定相应的设备状态。
黄色灯亮灯时
设备在IDLE或WAIT状态下处于不进行作业或作业等待状态。
绿色灯亮灯时
设备在RUN状态下处于作业状态。
绿色灯灭灯时
设备在PAUSE状态下作业中处于暂停状态。
红色灯亮灯时
设备在FREEZE状态下由于作业中发生故障设备处于停止状态。
黄色灯和绿色灯同时亮灯时
设备在ADJUST 或RUN-RDY状态下，作业中由于设备需要某种措施处于暂停
状态。.
红色灯灭灯时
设备在EMERGENCY状态下，作业中发生Emergency故障设备处于停止状态。
