Advanced Chip Shooter DECAN S2 Administrator’s Guide
设定带式喂料器的吸着点位置的偏移量。设定带式喂料器安装在设备的前面为
准时，对8mm 带式喂料器吸着点的其它带式喂料器吸着点的偏移量。
<宽度> 编辑框
设定Tape Feeder的左右宽度。
15.6.2. Stick Feeder
以下画面是在目录框中选择 “Stick” 时。 设定有关管式喂料器的数据。

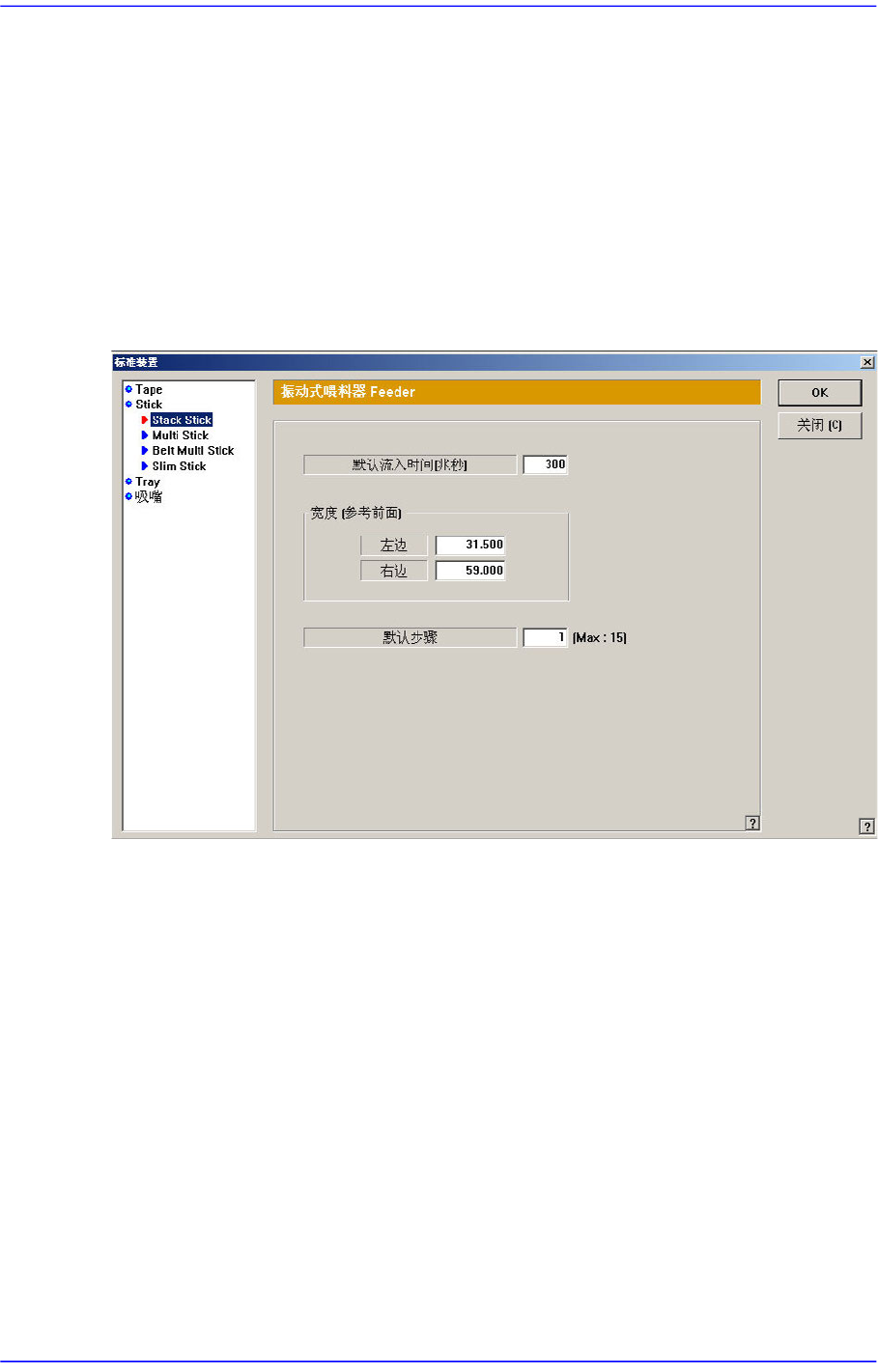

图
15.23 “
标准装置
–
管式
”
对话框
目录箱
选择将要设定的管式喂料器形式。
<默认流入时间[兆秒]> 编辑框
设定推料时间。
<宽度(参考前面)> 领域
<左边> 编辑框
设定管式喂料器的左侧宽度。
<右边> 编辑框
设定管式喂料器的右侧宽度。
<默认步骤> 编辑框
设置根据Stick Feeder Type的各Stick Feeder的基本Stick数。
15-59
系统设置
15.6.3. Tray Feeder
以下画面是Device List中选择 “多盘”时。 设定与多盘相关的数据。

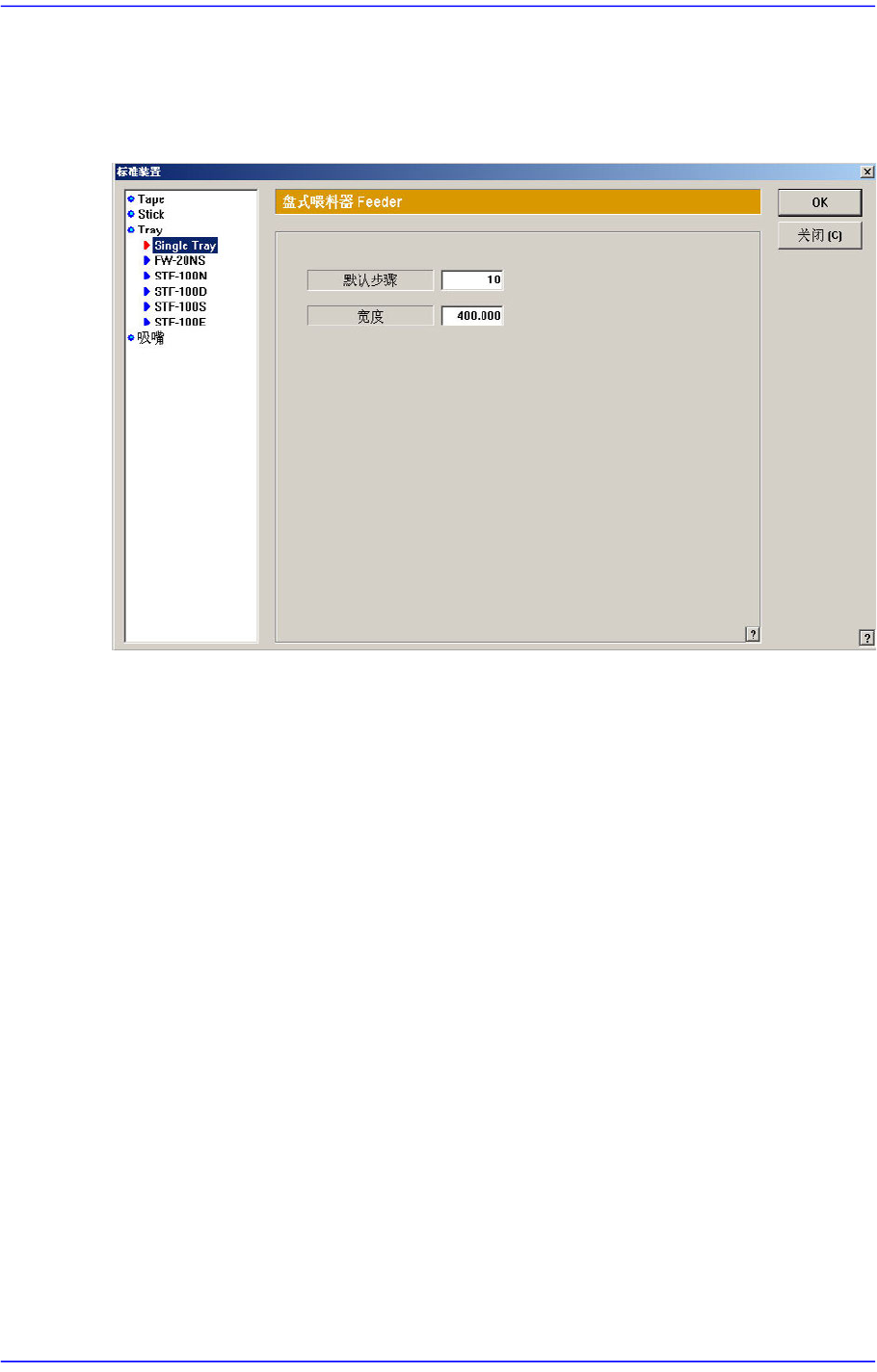

图
15.24 “
标准装置
–
多盘
”
对话框
目录箱
选择要设定的盘式类型。
<默认步骤> 编辑框
设置可放在 Tray的最大Pallet数。
: Single Tray(5), FW-20NS(20), STF-100N(20), STF-100D(24), STF-100S(20) , STF-
100E(20)
<宽度> 编辑框
设定各个 多盘的宽度。
15-60
Advanced Chip Shooter DECAN S2 Administrator’s Guide
15.6.4. Nozzle
以下画面是Device List中选择 “吸嘴“时。 设定有关吸嘴的数据。

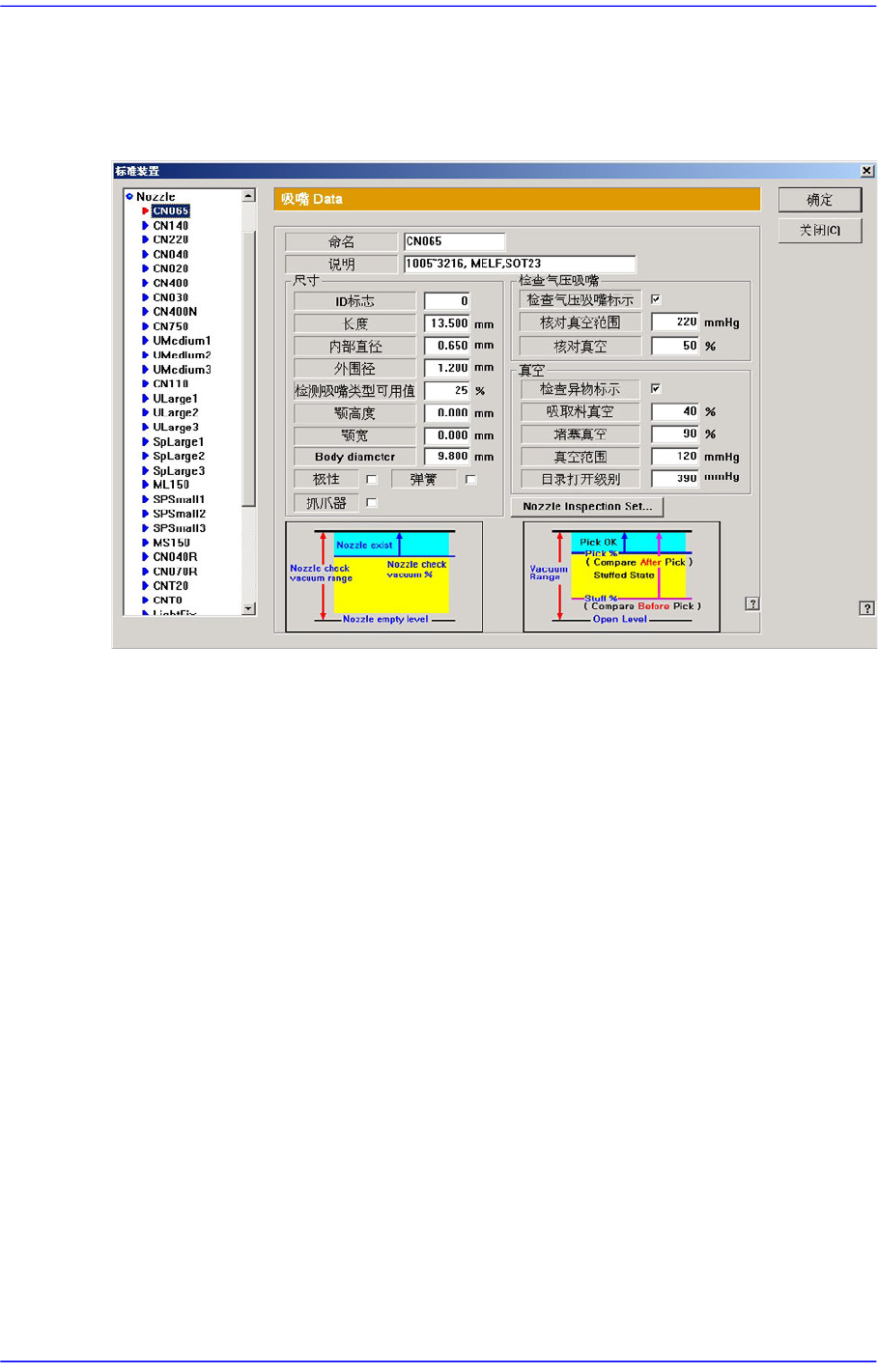

图
15.25 “
标准装置
-
吸嘴
”
对话框
目录箱
选择将要设定的吸嘴的形式。
<命名> 编辑框
设定已选择的吸嘴的名称。
<描述> 编辑框
设定对所选择的吸嘴的说明。
<尺寸> 领域
<ID标志> 编辑框
设定已选择的吸嘴的ID标志。
<长度> 编辑框
设定吸嘴的长度。
<内部/外部直径> 编辑框
设置吸嘴内/外径。
<检测吸嘴类型可用值> 编辑框
识别喷嘴时内径及外径的上位允许误差设置成百分比。基本值为25%。
