16-3 Diagnosis( 诊断 ) 图 16.4 “SM Tape Feeder base“ 对话框 < 汽缸 检查 > 按钮 检查 Cylinder Module. 点击此按钮则显示如下对话框。 图 16.5 “Diagnosis: Cylinder Module Diagnosis“ 对话框 < 操作 测试 > 领域 表示将要检查的装置的动作清单。 Place S to pper #1(#2…
16-2
Advanced Chip Shooter DECAN S2 Administrator’s Guide
16.1. 输入/输出（I/O） [F2]
‘I/O’子菜单执行设定或表示设备的各种I/O (输入/输出)传感器的状态的功能。
选择此按钮时显示如下的对话框。

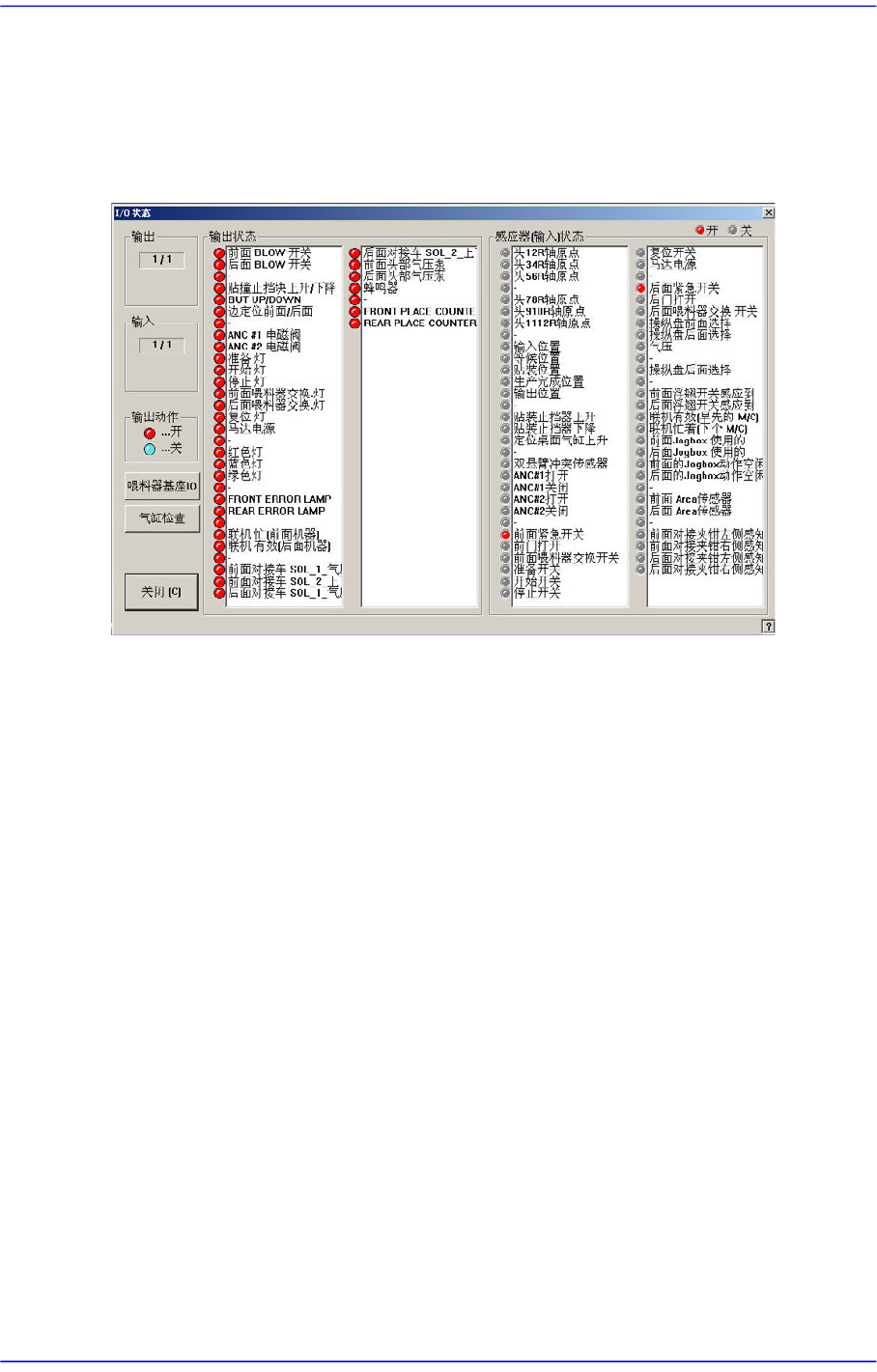

图
16.3 “
自我诊断
: I/O
状态
”
对话框
<输出> 领域
表示输出Block。
<输入> 领域
表示输入Block。
<输出状态> 领域
表示选择的输出Block的传感器的状态。红色表示开状态，兰色表示关状态。
选择将要设定的传感器后，双击鼠标的左边按钮或按下空格键时可以转换传感
器的状态。
<输入状态> 领域
表示选择的输入Block的传感器的状态。红色表示开状态，兰色表示关状态。
<喂料器底座IO> 按钮
按顺序开/关喂料器基座的压缩气气阀，同时检查气阀的动作状态。
16-3
Diagnosis(
诊断
)
图
16.4 “SM Tape Feeder base“
对话框
<汽缸检查> 按钮
检查Cylinder Module. 点击此按钮则显示如下对话框。
图
16.5 “Diagnosis: Cylinder Module Diagnosis“
对话框
<操作测试> 领域
表示将要检查的装置的动作清单。
Place Stopper #1(#2) Up: 检查在作业领域的止挡块的上升（上）动作。
Place Stopper #1(#2) Down: 检查在作业领域的止挡块的下降（下）动作。
BackUp Table #1(#2) Up: 检查支撑 PCB的低面的工作台的上升（上）动作
BackUp Table #1(#2) Down: 检查支撑PCB的低面的工作台的下降（下）动
16-4
Advanced Chip Shooter DECAN S2 Administrator’s Guide
作。
ANC Shutter #1(#2) Close: 检查ANC Shutter #1(#2)的Close 启动。
ANC Shutter #1(#2) Open: 检查 ANC Shutter #1(#2)的 Open启动。
Side illuminator up ：让侧光(Side)照明上升。
Side illuminator down ：让侧光(Side)照明下降。
<自动化> 按钮
按照顺序自动检查清单中的装置。
BUT Speed Test
测试Backup Table的升/降速度。
Up Delay: 表示Backup Table的上升速度。
Down Delay: 表示Backup Table的下降速度。
Up / Down Count: 设置Backup Table的 Up/Down测试次数。
<BUT Run>: 执行Backup Table的升/降速度测试。
<关闭> 按钮
关闭对话框。
16.2. 传输装置（Conveyor） [F3]
检查传输装置领域的各种装置的状态。单击此按钮时显示如下的对话框。 详细事项
请参照 “ 4.5
传送部分
(Conveyor) ”。
