16-9 Diagnosis( 诊断 )  <V alve Check> 按钮为了确认生成真空 (V acuum On) 与破坏真空 (V a cuum Of f ) 的执行是否正常而检查电磁阀。检查时，以手动方式把 CN040 吸嘴插入贴片头主轴的吸嘴夹持器后检查。下面的对话窗口显示了利用 CN040 吸嘴进行检查的结果。  <T ry> 组合框输入生成真空 (V acuum On) …

16-8

Advanced Chip Shooter DECAN S2 Administrator’s Guide

果。

 <叁考标准> 领域

在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。

 <关闭真空量>

在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。

 <打开真空量>

在吸嘴支撑架上插入吸嘴的状态下开放吸嘴孔时，显示各Head的空压值。

 <检查真空量> 领域

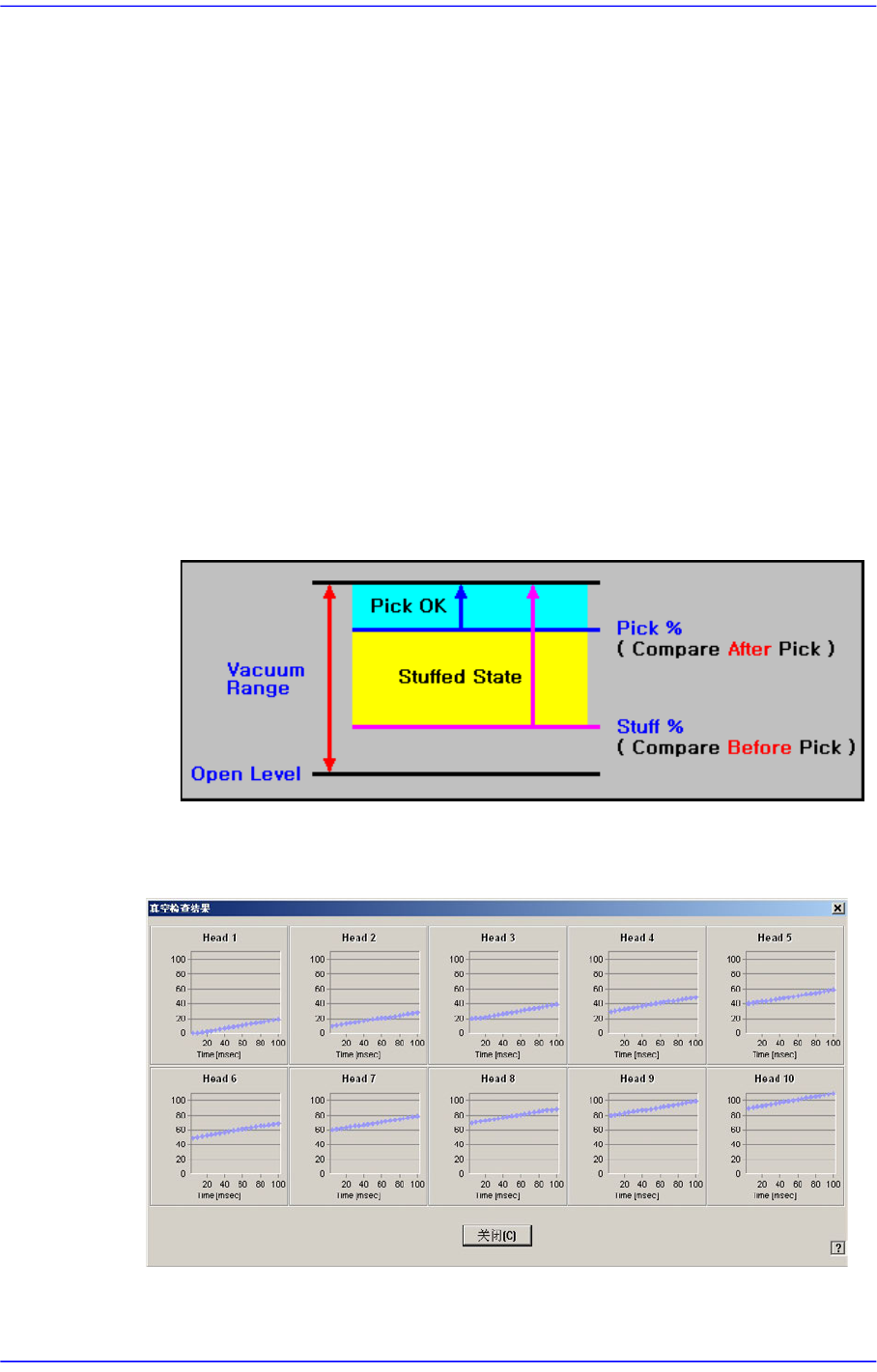

表示判定部品的吸着成功与否的真空气压的值数。

 <扼波器检验水准>

表示吸着部品之前判定吸嘴上有异物的真空气压的值数。

 <真空检测标准>

表示吸着部品之后判定吸着部品成功的真空气压的值数。

 <Check All> 按钮

对选定的Gantry的所有Head，测量进空压稳定所需要的时间。

16-9

Diagnosis(

诊断

)

 <Valve Check> 按钮

为了确认生成真空(Vacuum On)与破坏真空(Vacuum Off)的执行是否正常而检查

电磁阀。检查时，以手动方式把CN040吸嘴插入贴片头主轴的吸嘴夹持器后检

查。

下面的对话窗口显示了利用CN040吸嘴进行检查的结果。

 <Try> 组合框

输入生成真空(Vacuum On)与破坏真空(Vacuum Off)的执行次数。为了得到

有效的结果值，建议至少执行100次以上。

 <Head> 组合框

选择需要检查电磁阀的悬臂。

 <Spindle> 组合框

选择需要检查电磁阀的贴片头。选择“All” 时，就会对<Head>组合框上的选

定悬臂的一切贴片头进行检查。

 <Test> 按钮

单击该键，就会按照<Try>组合框上选择的次数对<Head>组合框与

<Spindle>组合框上选择的贴片头执行生成真空(Vacuum On)与破坏真空

(Vacuum Off)的检查作业，然后以图表方式显示其结果。

 <Detail> 按钮

单击该键，就会出现下面的对话窗口并且以统计数据显示出针对选定贴片头

的检查结果。

16-10

Advanced Chip Shooter DECAN S2 Administrator’s Guide

 <Vacuum Check> 领域

 Vac_sat [mmHg]

指示执行了生成真空(Vacuum On)动作后该贴片头的平均真空程度(平均

值：-580 mmHg)。

 Build Time [ms]

指示真空度达到90%时所花费的时间。

 Standard Dev [3σ]

指示Build Time的离差(3σ)。

 Min Build Time [ms]

指示Build Time的最小值。

 Max Build Time [ms]

指示Build Time的最大值。

 <Blow Check> 领域
