2-3 MMI 的菜单结构  退出结束 MMI ，回到 wind ow 状态，或者设备的运转结束状态。 2.1.2.1.2. Tools 简化操作 (sho rtcut) 菜单  Homing ( 原点 ) 运行设备 X,Y , Z, Theta(R), Mirror 轴发动机的原点恢复 (Return T o Origin) 。  SMV ision 显示图像画面窗口。  ANC 注册关于 ANC (Auto Nozzl…

2-2

Advanced Chip Shooter DECAN S2 Administrator’s Guide

2.1.2. 功能一览表

本章节主要介绍有关本设备的应用程序MMI的主画面上所显示的所有菜单的内容。

2.1.2.1. 主菜单的子菜单

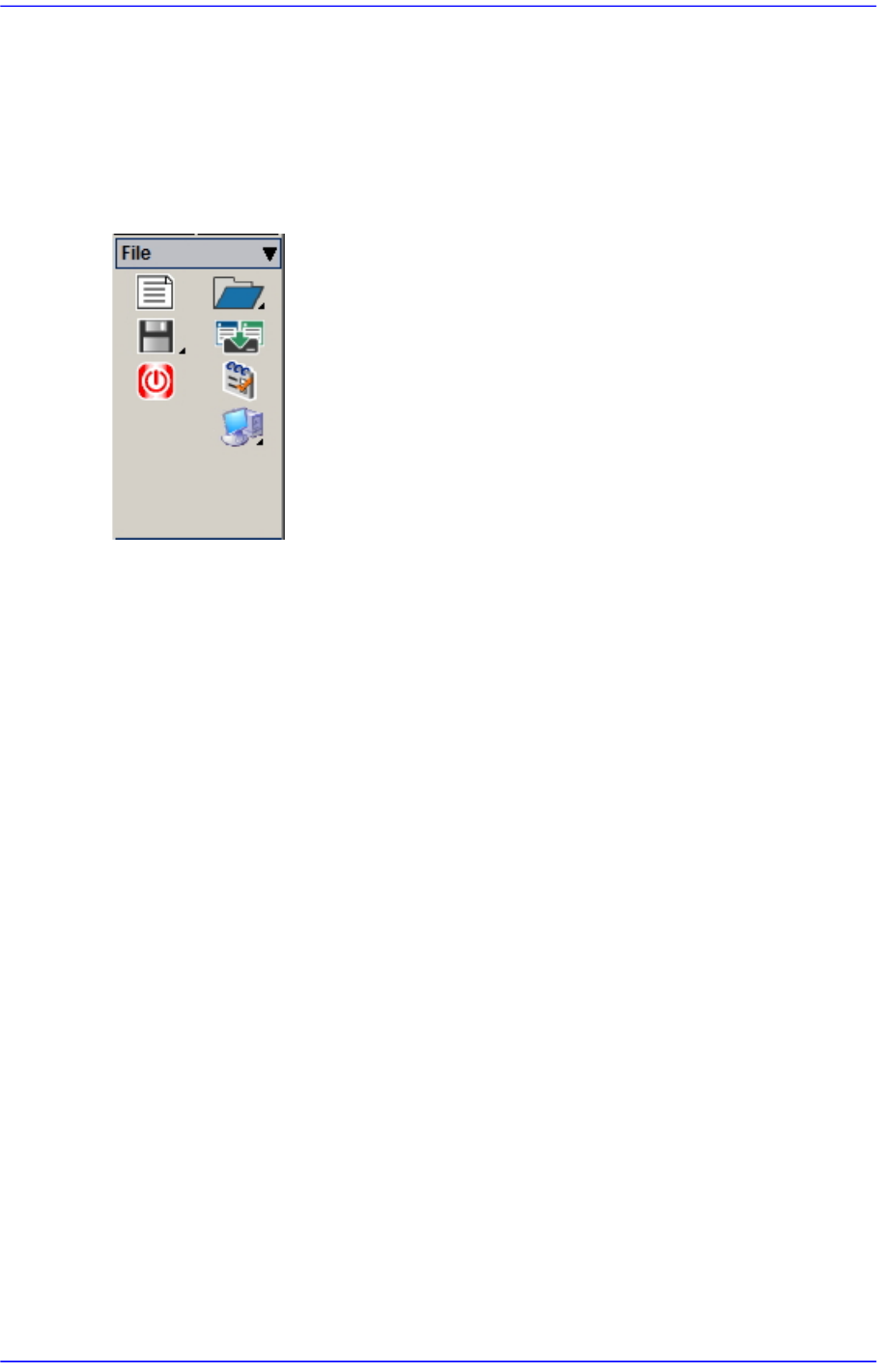

2.1.2.1.1. File简化操作(shortcut)菜单

 New（新建）

新建 PCB文件时使用。

 Open(打开)

编辑或使用已有的PCB 文件时使用。

 Save(保存)

保存打开着的文件。

 Save As(另存为 )

把打开着的文件用另外一个名称保存时使用。

 最近文件（Recent File）

显示最近操作的文件目录。

 Merge (合并)

合并部件库文件。

 ErrorMsgBar Show/Hide (错误的信息框显示/隐藏)

显示或隐藏错误信息条。

 Windows Tools (Windows工具)

 Explorer: 表示Windows 浏览器。

 Calculator: 表示计算器。

 Paint: 表示画图板。

 Notepad: 表示记事本。

2-3

MMI

的菜单结构

 退出

结束MMI，回到window状态，或者设备的运转结束状态。

2.1.2.1.2. Tools 简化操作(shortcut)菜单

 Homing (原点)

运行设备X,Y, Z, Theta(R), Mirror轴发动机的原点恢复(Return To Origin)。

 SMVision

显示图像画面窗口。

 ANC

注册关于ANC (Auto Nozzle Changer)的各种信息。

 Operation mode (操作方式)

设定操作方式。

 Conveyor (传送装置)

运行运输设备对话框。

 Position(位置)

教导或校准时有必要参考各驱动轴的当前坐标时使用。

 Manual Tool (手动工具)

运行手动操作装备功能。

 Dump Information (回收站信息)

为确认显示关于因安装错误而被扔掉的部件和进料器内容的信息窗口而使用。

 Dump all (抛掉所有零件)

把吸附在头顶部的所有部件扔到翻斗时使用。

2-4

Advanced Chip Shooter DECAN S2 Administrator’s Guide

 Docking Cart (Feeder台车)

安装入坞卡的装备上，为操作入坞卡的夹钳而使用。

 PM Manager

PM Manager是在运行设备的应用软件MMI(Man-Machine Irterface)设备维护时

使用的管理菜单。通过PM Manager确认需要检查项目的检查周期, 通过预约检

查功能可以更有效率地管理设备。详细事项参考“ Administrator’s Guide

附录

”

的 “

附录

. PM Manager”。

 Data Logging

设备发生问题时，利用此处记录的记录文件为掌握问题的原因，解决问题时使

用。

2.1.2.1.3. 帮助(Help) 菜单的子菜单

 语言 (Language)

英文显示设备使用中发生的信息。

 信息 (有关 SM4xx)

显示本设备的应用程序的版本及其他信息。

 帮助 (Help)
