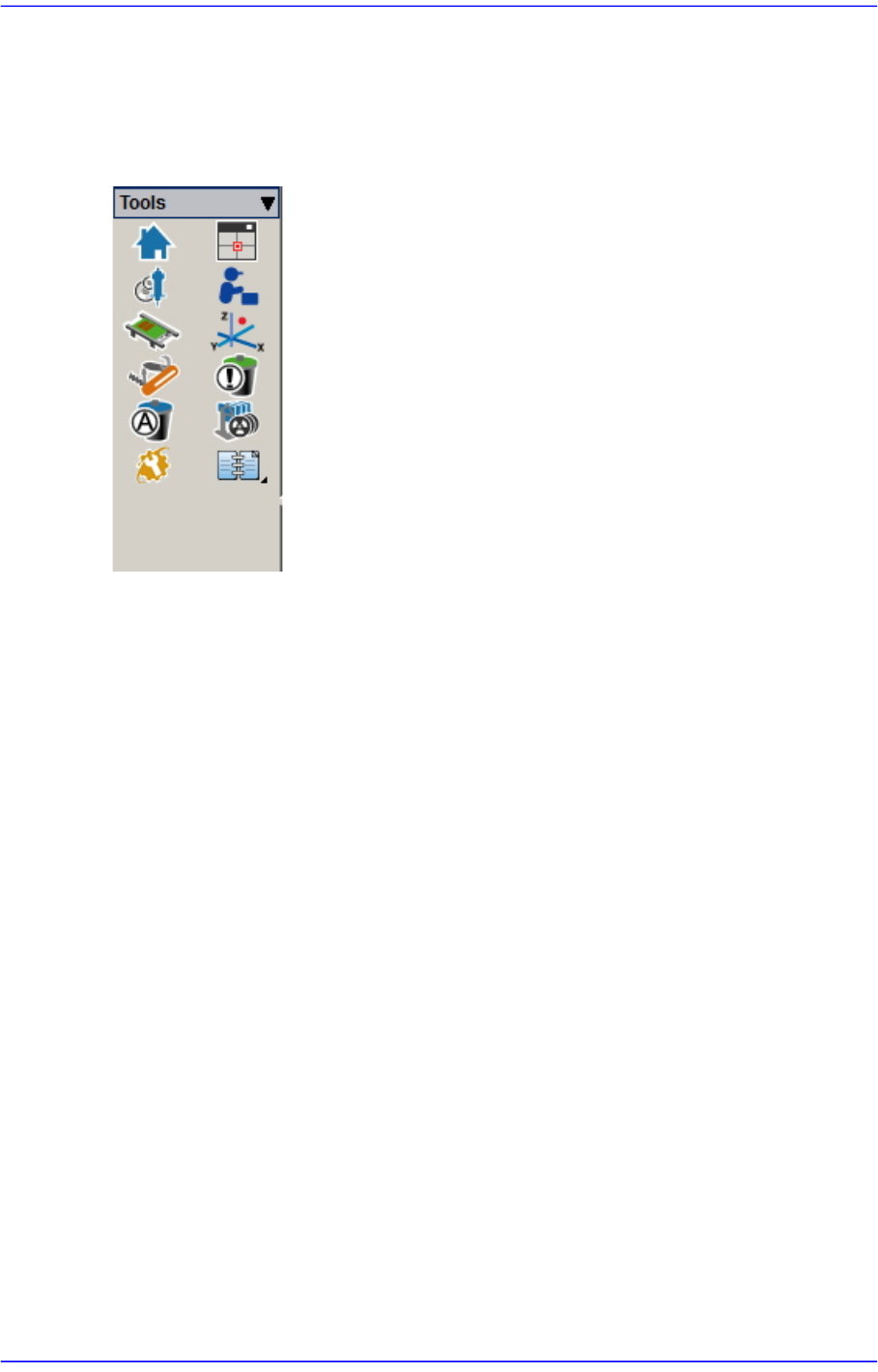

2.1.2.1.2. Tools 简化操作(shortcut)菜单
Homing (原点)
运行设备X,Y, Z, Theta(R), Mirror轴发动机的原点恢复(Return To Origin)。
SMVision
显示图像画面窗口。
ANC
注册关于ANC (Auto Nozzle Changer)的各种信息。
Operation mode (操作方式)
设定操作方式。
Conveyor (传送装置)
运行运输设备对话框。
Position(位置)
教导或校准时有必要参考各驱动轴的当前坐标时使用。
Manual Tool (手动工具)
运行手动操作装备功能。
Dump Information (回收站信息)
为确认显示关于因安装错误而被扔掉的部件和进料器内容的信息窗口而使用。
Dump all (抛掉所有零件)
把吸附在头顶部的所有部件扔到翻斗时使用。
2-4
Advanced Chip Shooter DECAN S2 Administrator’s Guide
Docking Cart (Feeder台车)
安装入坞卡的装备上， 为操作入坞卡的夹钳而使用。
PM Manager
PM Manager是在运行设备的应用软件MMI(Man-Machine Irterface)设备维护时
使用的管理菜单。通过PM Manager确认需要检查项目的检查周期, 通过预约检
查功能可以更有效率地管理设备。 详细事项参考“ Administrator’s Guide
附录
”
的 “
附录
. PM Manager”。
Data Logging
设备发生问题时，利用此处记录的记录文件为掌握问题的原因，解决问题时使
用。

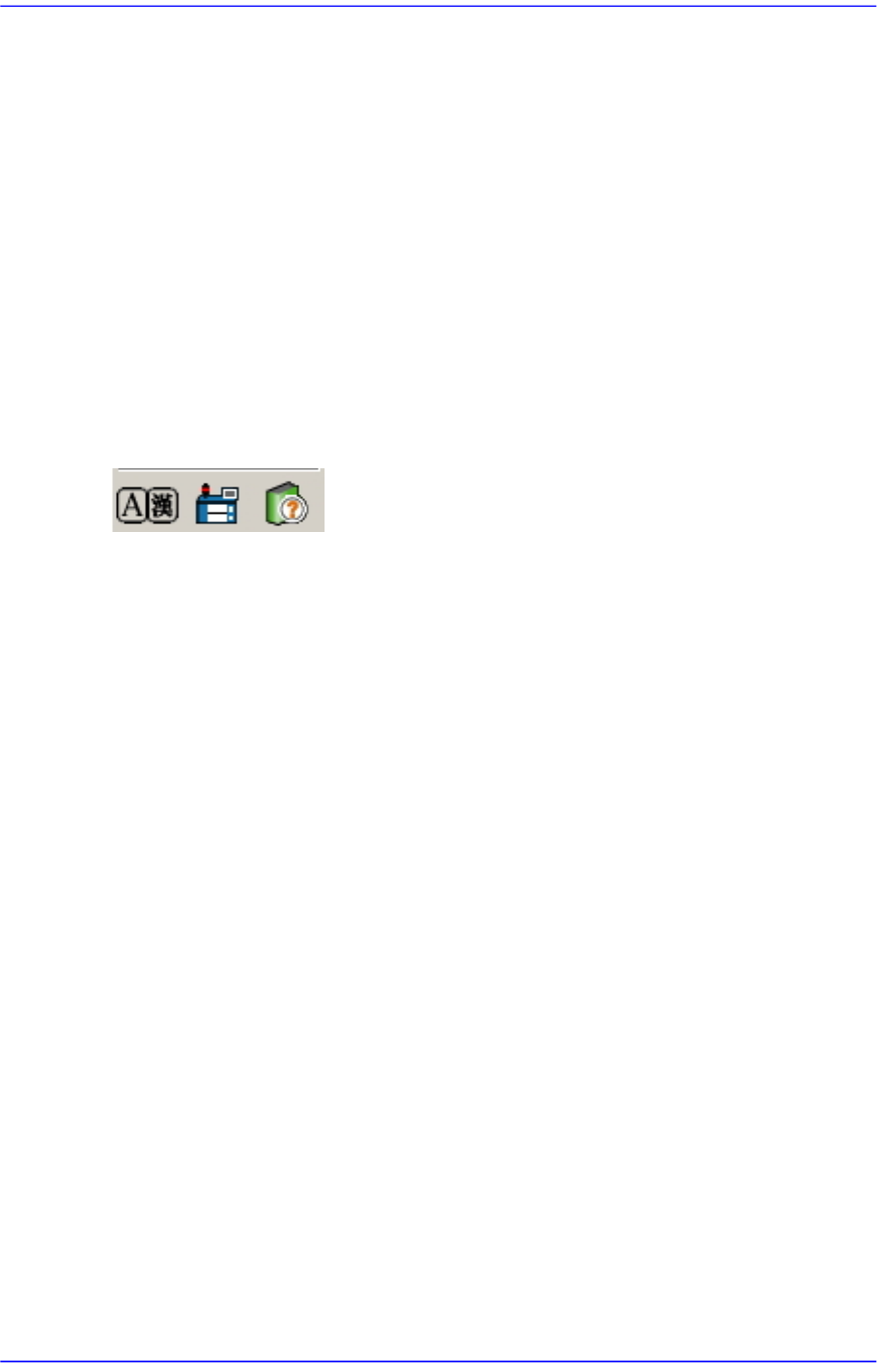

2.1.2.1.3. 帮助(Help) 菜单的子菜单
语言 (Language)
英文显示设备使用中发生的信息。
信息 (有关 SM4xx)
显示本设备的应用程序的版本及其他信息。
帮助 (Help)
对本设备应用程序提供HTML文件形式的帮助语。
2-5
MMI
的菜单结构
2.1.2.2. 主菜单的工具栏（menu tool-bar）
2.1.2.2.1. ‘PCB编辑’菜单工具栏的辅助菜单工具栏
基板 (Board)
记录要生产的PCB有关的所有信息。
元件 (Part)
记录要贴装的各种部品的信息。
喂料器（Feeder）
设定Tape, Stick, Tray Feeder的有关数据。
贴装步骤 (Step)
定义贴装作业的步骤。
ANC 构成 (ANC Cfg.)
与已经有的PCB文件比较时，现用系统ANC和吸嘴不同时，显示吸嘴有关的信
息。
周期（Cycle）
确认各步骤的周期。
优化 (Opti.)
执行最优化（Optimizer）。
取消（Cancel）
结束电路板, 部品, 喂料器, 步骤对话框。
