2-5
MMI
的菜单结构
2.1.2.2. 主菜单的工具栏（menu tool-bar）

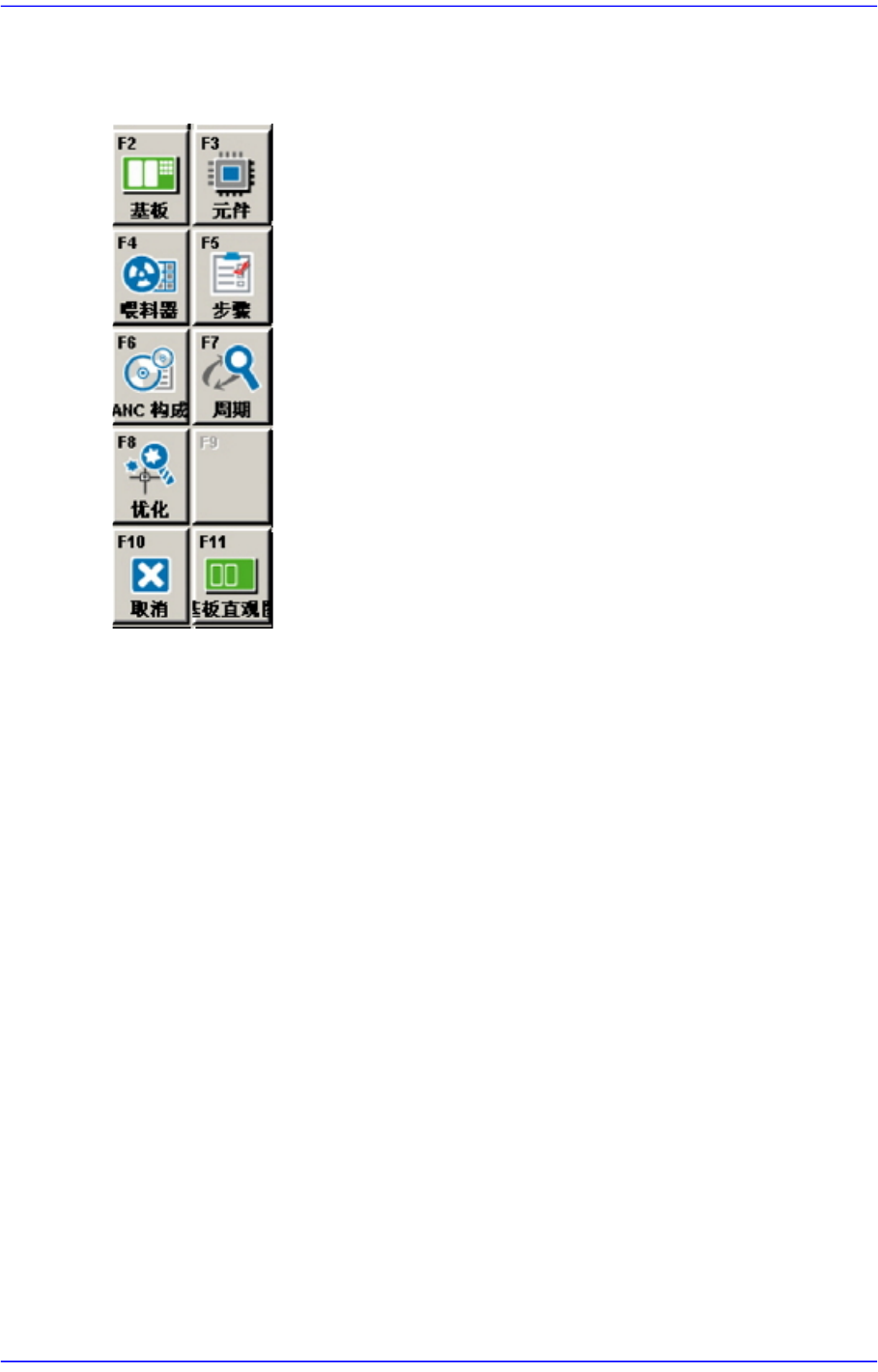

2.1.2.2.1. ‘PCB编辑’菜单工具栏的辅助菜单工具栏
基板 (Board)
记录要生产的PCB有关的所有信息。
元件 (Part)
记录要贴装的各种部品的信息。
喂料器（Feeder）
设定Tape, Stick, Tray Feeder的有关数据。
贴装步骤 (Step)
定义贴装作业的步骤。
ANC 构成 (ANC Cfg.)
与已经有的PCB文件比较时，现用系统ANC和吸嘴不同时，显示吸嘴有关的信
息。
周期（Cycle）
确认各步骤的周期。
优化 (Opti.)
执行最优化（Optimizer）。
取消（Cancel）
结束电路板, 部品, 喂料器, 步骤对话框。
2-6
Advanced Chip Shooter DECAN S2 Administrator’s Guide
基板直观图 (PCB Layout)
显示PCB形象及部件的贴装位置。

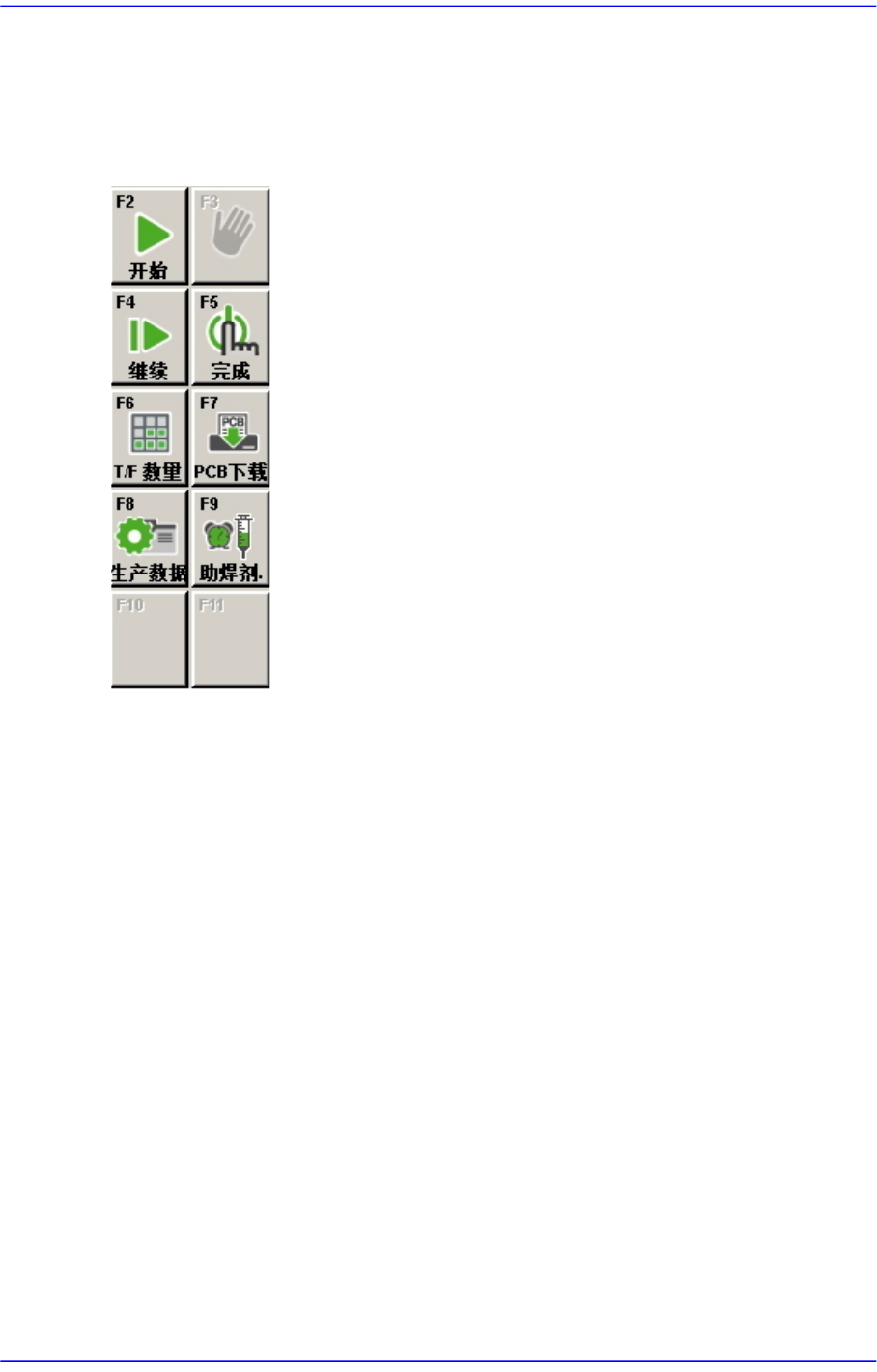

2.1.2.2.2. ‘生产’菜单工具栏的辅助菜单工具栏
开始（Start）
下载PCB文件后开始作业。
停止（Stop）
停止作业。
继续生产 Cont.）
接着上一次的作业继续作业。
完成（Finish）
完全终止下载的作业。
T/F 数量 (Tray Feeder Count)
设定从多盘式喂料器吸取部品时的Pocket的开始位置。
PCB下载 (PCB D/L)
把PCB的作业数据输送到设备。但此动作在设备完成作业的状态下才可以进
行。
生产数据（Pd. Info）
确认各Head, Nozzle, Feeder的吸着数量，贴装数量，报废率等。
2-7
MMI
的菜单结构
Flux.
设置与Flux Module运转相关的警告信息设定。

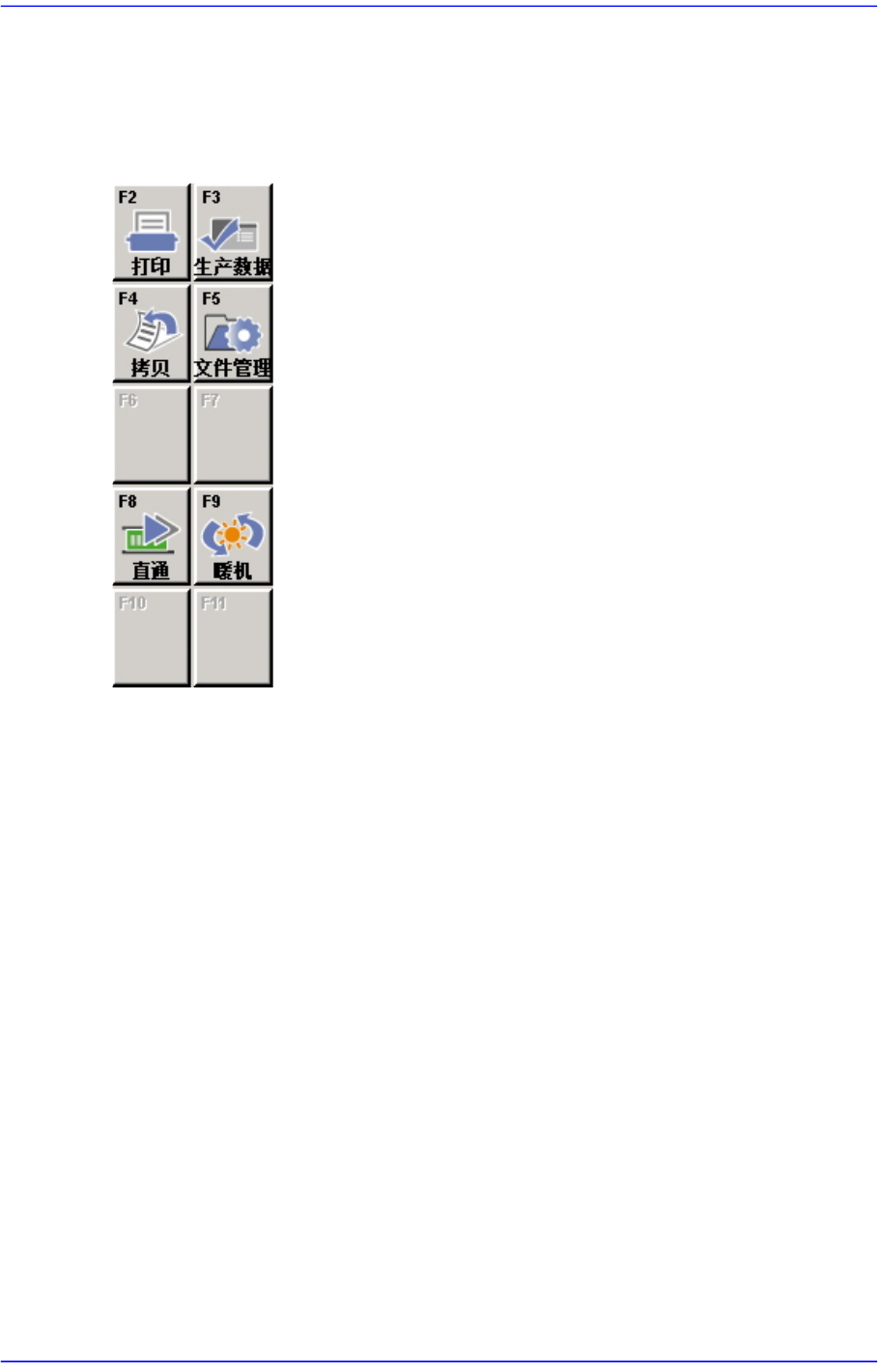

2.1.2.2.3. ‘应用’菜单工具栏的辅助菜单工具栏
打印（Print）
打印PCB文件的内容或系统的数据时使用。
生产数据（Pd. Info）
显示本设备的各种生产管理有关的信息（累计时间，贴装信息，错误信息）时使
用。
拷贝（Copy...）
把已有的PCB文件上的数据拷贝到另一个PCB文件上。
文件管理（File Manage）
可以进行MMI有关文件的拷贝，重起名（Rename），删除（Clear）等操作。
直通 (Bypass)
输送到传送装置(Conveyor)的PCB没有进行贴装的状态下直接退出时使用。
预热（Warmup）
接通电源后，执行各驱动轴的预热。
