3-6 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide 请选择用于 PCB 文件生成的源文件。 在源文件的 PCB 数据中选择要利用于文件生成的项目后请点击 < 建立 > 按钮。
3-5
File
简化操作
(shortcut)
菜单

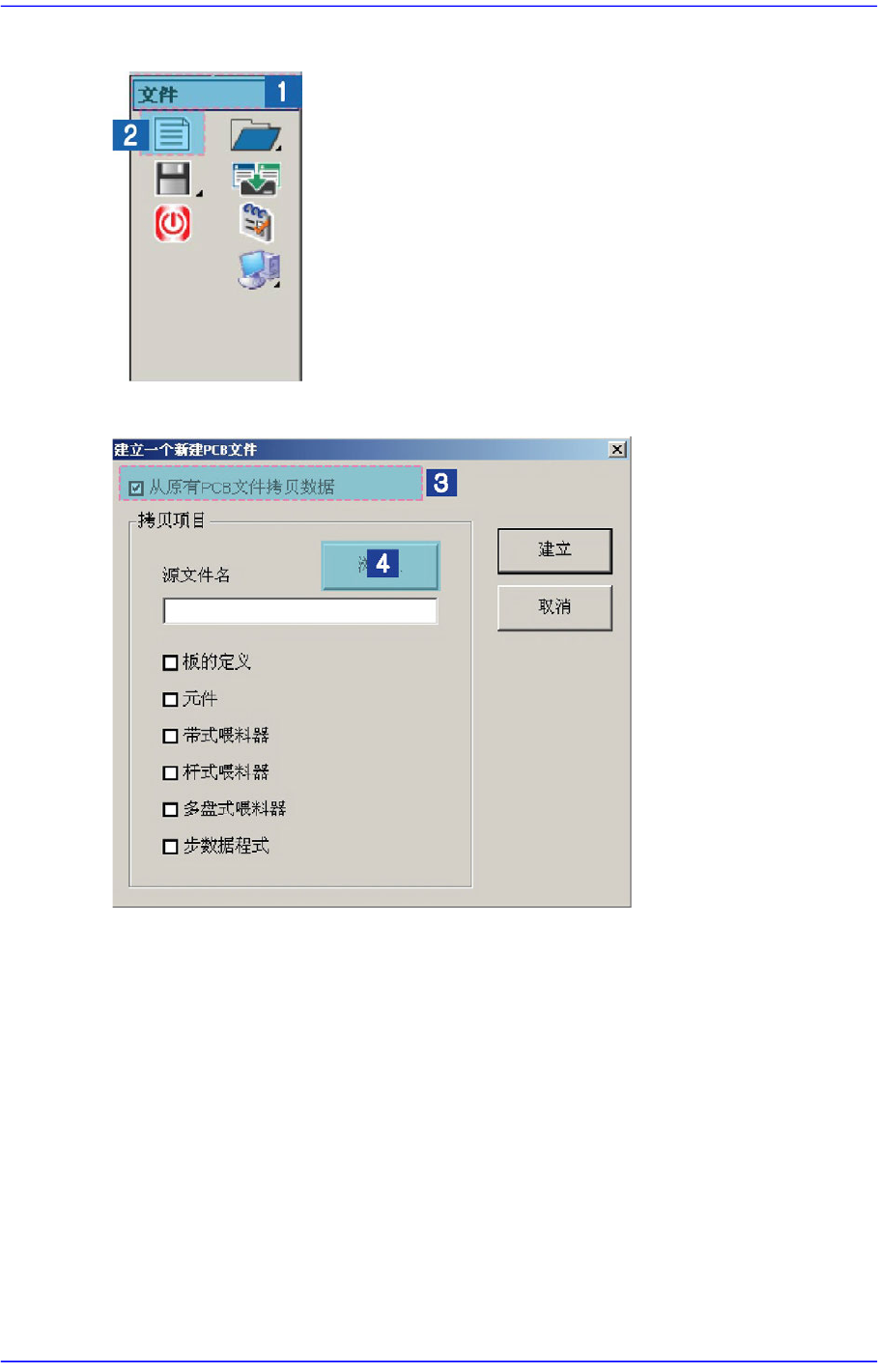

利用源文件的生成过程
为了选择用于PCB文件生成的基准PCB文件请点击<浏览>按钮。
3-6
Advanced Chip Shooter DECAN S2 Administrator’s Guide

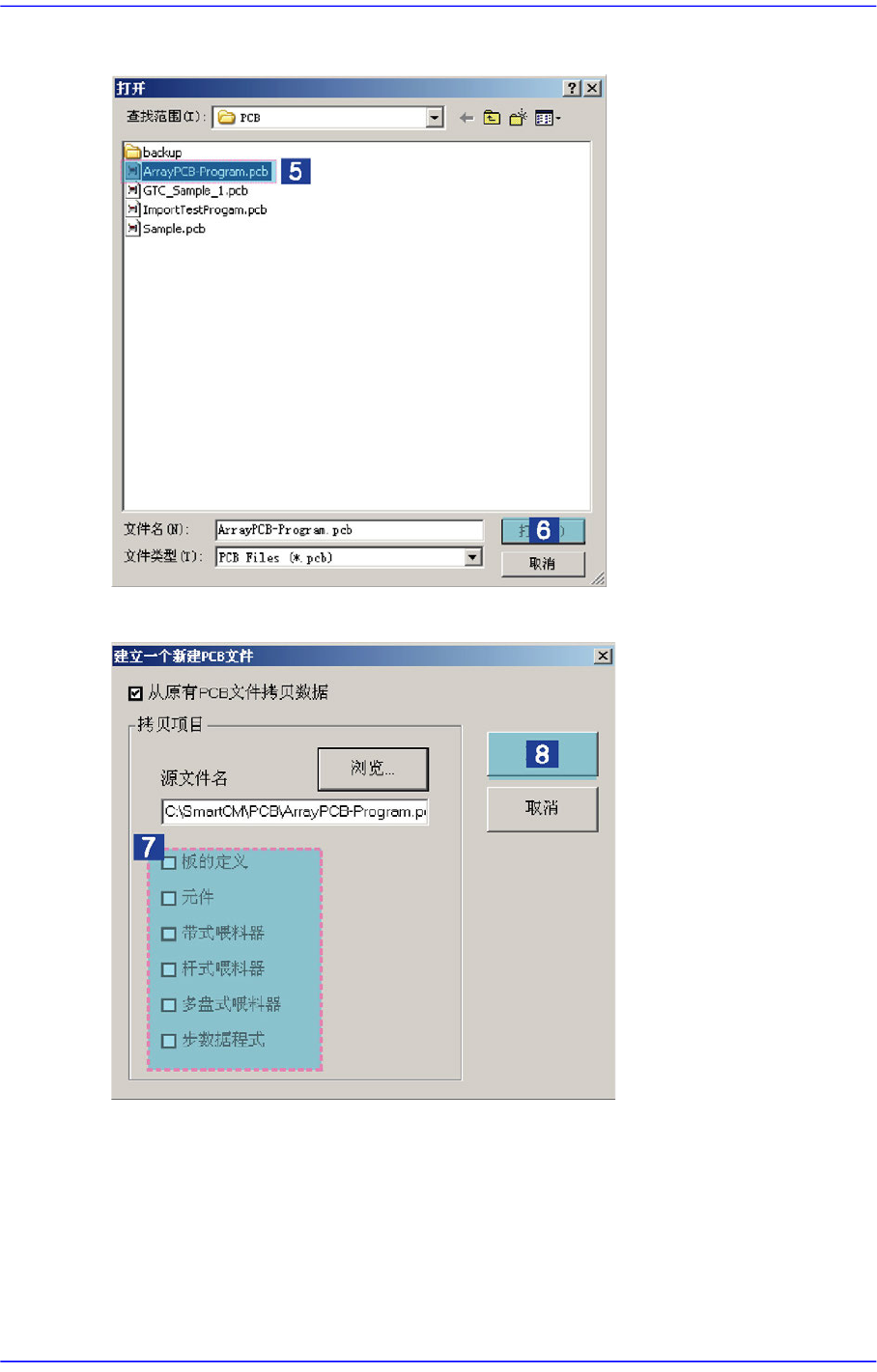

请选择用于PCB文件生成的源文件。
在源文件的PCB数据中选择要利用于文件生成的项目后请点击<建立>按钮。
3-7
File
简化操作
(shortcut)
菜单
3.2. 开（Open）[Ctrl+O]
打开已有的PCB文件时用于选择文件。选择“ 打开文件”菜单则显示如下对话框。
图
3.5 “
打开
”
对话框
<查找位置> 组合框
指定文件所在的目录。并把指定目录中的文件显示在<文件目>目录框中。
目录框
显示已有的文件。单击文件名时，<文件名> 编辑框中显示其文件名。
<文件名> 编辑框
输入文件名称。从以上文件目录中选择任意文件时，其名称会显示在此编辑框
中。
<文件类型> 组合框
选择要显示在<文件清单>目录框的文件类型。单击三角型按钮，显示能选择的
文件类型。
PCB Files(*.pcb)
在目录框只显示扩展名为pcb的文件名。扩展名为PCB的文件为未最佳化的
PCB文件。
OPT Files(*.opt)
在目录框只显示扩展名为OPT的文件名。扩展名为OPT的文件为已最佳化
并反应其结果的PCB文件。
XML Files(*.xml)
在目录框只显示扩展名为xml的文件名。扩展名为XML的文件可以使本公
司的SM400系列设备和PCB文件同时使用。
