3-10 Advanced Chip Shooter DECAN S2 Admin i s trator’s Guide PCB 文件 . OPT Files(*.opt) 在目录框只显示扩展名为 opt 的文件名。 扩展名为 OPT 的文件为 已最佳化并 反应其结果的 PCB 文件 . XML Files(*.xml) 在目录框只显示扩展名为 xml 的文件名。 扩 展名为 XML 的文件可以使本公 司的 SM400 系列设备…
3-9
File
简化操作
(shortcut)
菜单

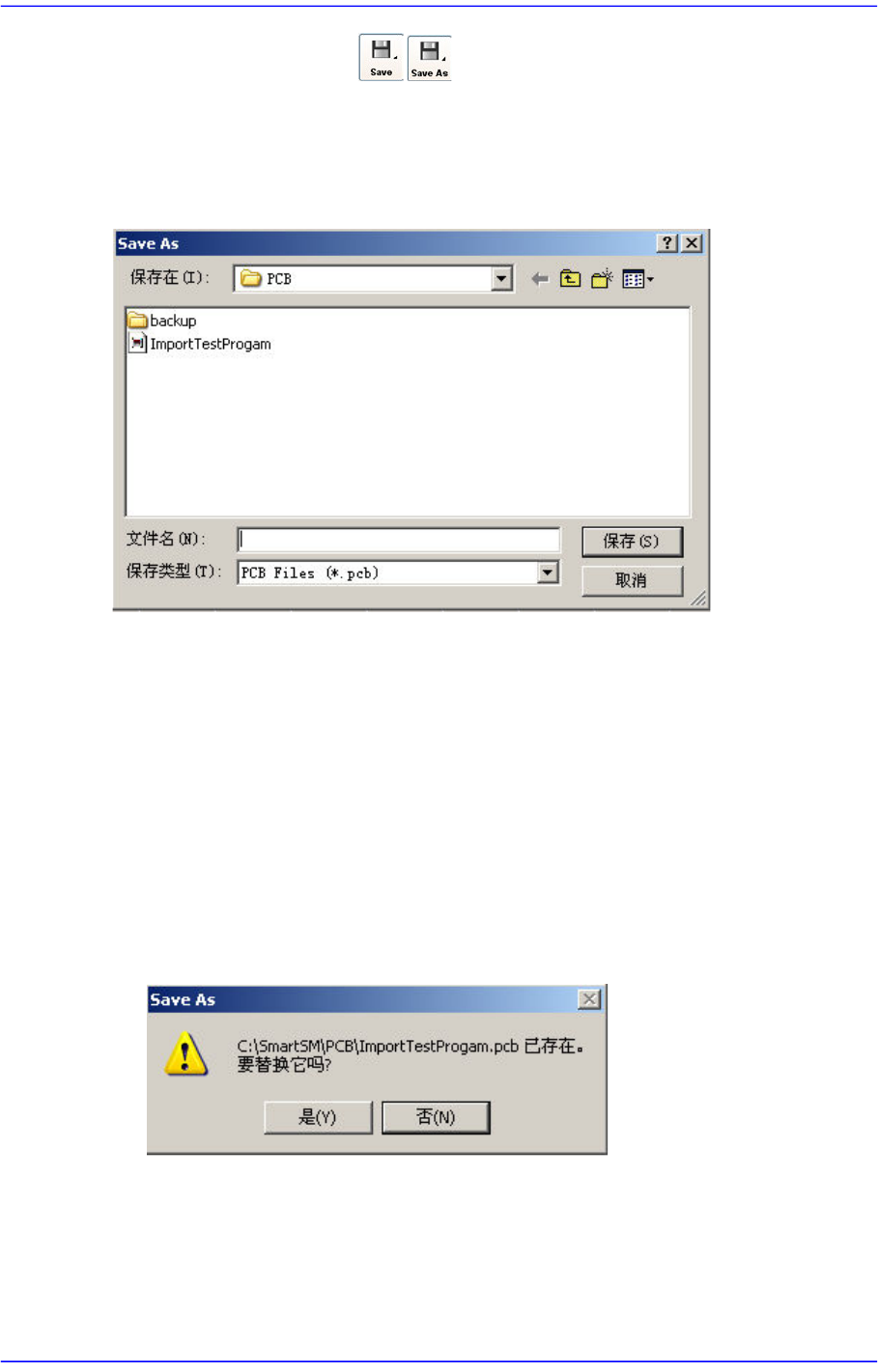

3.3. 另存/为 （Save） [Ctrl+S]
保存当前PCB相关设置中或完成的文件时使用。点击’Save’按钮选择’Save’或’Save
As’则显示如下对话框。
图
3.6 “
另存为
”
对话框
<保存在> 组合框
指定文件所在的目录。并把指定目录中的文件显示在<文件目录>目录框中。
<文件清单> 目录框
显示已有的文件。单击文件名时，<文件名> 编辑框中显示其文件名。
<文件名> 编辑框
输入新的文件名称。文件名可以输入最多256个文字。同一个目录中有同样的文
件名称时，按下<保存>按钮的同时显示如下的对话框。这个时候单击<是>按
钮时，文件覆盖到同样名称的文件上。
图
3.7 “
另存为
”
信息框
<保存类型> 组合框
选择要保存的文件的扩展名。单击三角型按钮，显示能选择的文件类型。
PCB Files(*.pcb)
在目录框只显示扩展名为pcb的文件名。扩展名为PCB的文件为未最佳化的
3-10
Advanced Chip Shooter DECAN S2 Administrator’s Guide
PCB文件.
OPT Files(*.opt)
在目录框只显示扩展名为opt的文件名。扩展名为OPT的文件为已最佳化并
反应其结果的PCB文件.
XML Files(*.xml)
在目录框只显示扩展名为xml的文件名。扩展名为XML的文件可以使本公
司的SM400系列设备和PCB文件同时使用.
PCB V1 Files(*.pcb)
扩展名为pcb的文件，在SM400系列设备中可以使不适用Flux装置的设备和
PCB文件同时使用。不支持POP方式的作业 .
PCB V2 Files(*.pcb)
储存为可以执行POP功能的pcb格式文件(MMI Ver 2.0以上)。该文件不支持
Block Board功能。可以设定文件的最大储存数量。
<确定> 按钮
保存文件后，关闭” 另存为” 对话框。
<取消> 按钮
停止”另存为”命令后，关闭” 另存为” 对话框。
注 意 如果擅自修改PCB File的扩展名，将不能识别该PCB File。不要
更改PCB File的扩展名。
注 意 如果执行<Save> 命令，则无法恢复为原文件。请谨慎执行
<Save>命令。
3-11
File
简化操作
(shortcut)
菜单
3.4. Merge Part Library（部品合并库）
执行把其他设备的Local DB(UPD.mdb)文件或更新后分布的标准DB
（STDUPD.mdb）文件和当前使用的设备Local DB(UPD.mdb)文件比较并合并的功
能，主要使用在以下情况。
综合管理line间设备的PCB文件的部件信息时
变更PCB Model时，转移其他设备的部件信息时
备 注 标准DB（STDUPD.mdb）文件为只读文件。
单击“Merge ” 按钮则显示如下对话框。
<From > 按钮
选择要读取部件信息的DB文件。作为Source DB请选择其他设备中复制的Local
DB(UPD.mdb)或标准 DB（STDUPD.mdb）。
<To>按钮
选择要合并的DB文件。作为Target DB请选择Local DB(UPD.mdb)。
<Compare> 按钮
比较两个DB文件在<合并信息>领域Target DB文件中没有的部件信息显示在<
新>目录框，Target DB文件中虽然有相同部件名的部件信息但保存值不同的部
件信息显示在<不同的>目录框。
选择Source DB文件和 Target DB文件后单击此按钮则如下显示比较两个DB文
