DECAN_S2_Admin(Chi_Ver4.5) - 第83页
4-5 Tools 简化操作 (shortcut) 菜单 < Check All Errors> 选择框领域 可指定部件类型保存相应部件的错误， 也可指定摄象机利用相应摄象机 仅限识别的部件保存错误。 <Save All Image> 领域 文件的最大保存个数可以在 ‘Number of files’ 设定。 最大保存可能个数为 5000 个。 <Directory> 领域 保存文件的位置…
4-4
Advanced Chip Shooter DECAN S2 Administrator’s Guide
4.2.1.4.2. 帮助
SMVision Info…
显示SMVision版本信息。
4.2.1.4.3. View
仅在Manager Mode出现的菜单。
Dialog… 子菜单
Save Image TAP对话框
识别中发生错误，则保存利用在识别的数据和相应的形象。另外，也可保存
识别成功的影象。
4-5
Tools
简化操作
(shortcut)
菜单
< Check All Errors> 选择框领域
可指定部件类型保存相应部件的错误，也可指定摄象机利用相应摄象机
仅限识别的部件保存错误。
<Save All Image> 领域
文件的最大保存个数可以在‘Number of files’设定。最大保存可能个数为
5000个。
<Directory> 领域
保存文件的位置为 ‘D:\ErrorVisFile’。

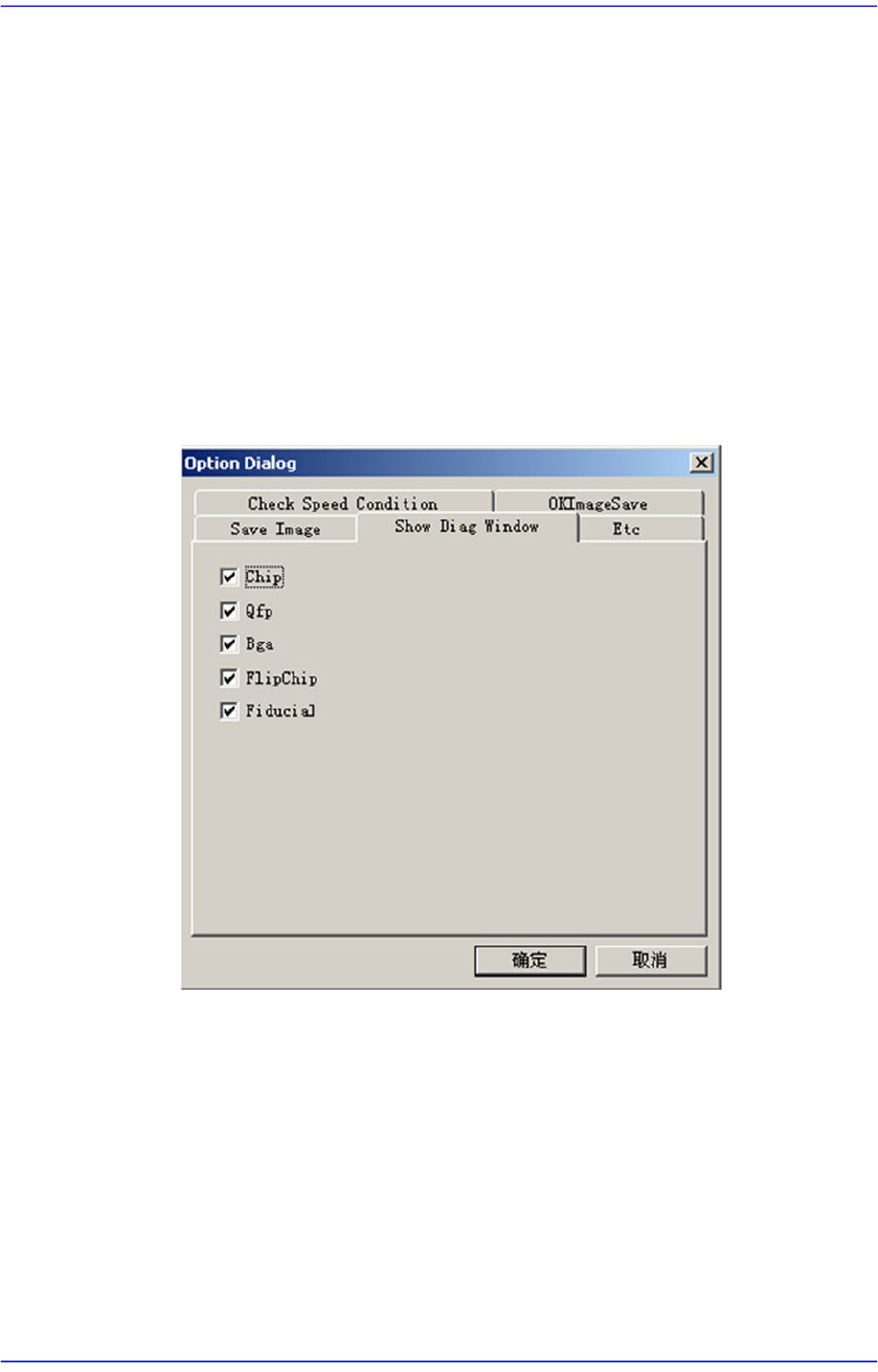

Show Diag Window
关于部件识别失败时，追击识别过程显示原因诊断画面。请选择使用该功能
的对象。
4-6
Advanced Chip Shooter DECAN S2 Administrator’s Guide

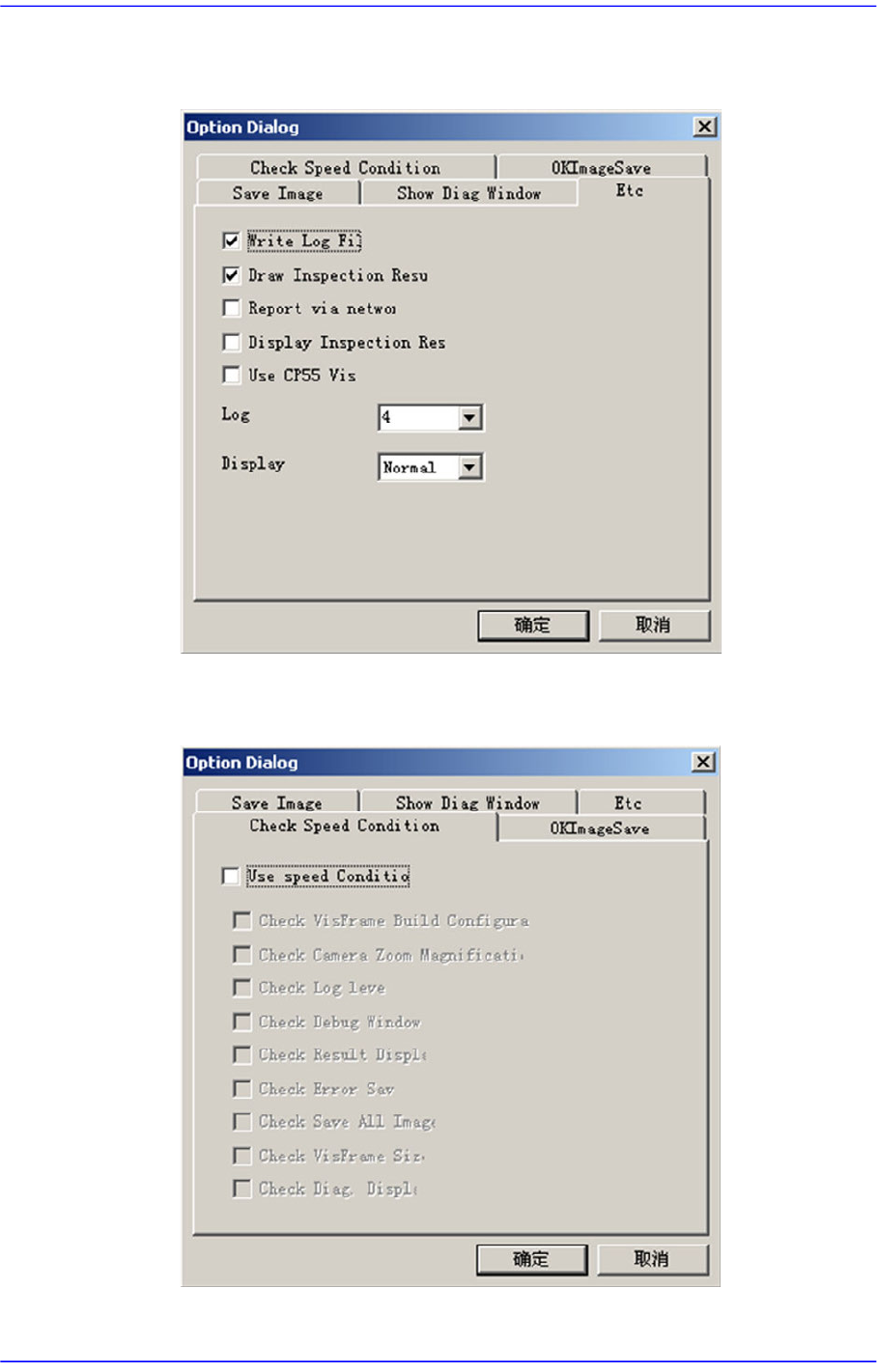

Etc
选项设定画面，请勿变更。
Check Speed Condition
确认最佳速度条件与否的功能。
