4-7 Tools 简化操作 (shortcut) 菜单 OKImageSave 这是可保存一定范围内的错误和一定期间内错误的功能。 最大保存可能个数 为 5000 个。 Zoom T oolbar… 隐藏或显示 Zoom T oolb ar 。 4.2.1.5. 显示窗 显示摄象机的实际影象， gra bbed 影象， bitmap 形象 等 。 4.2.1.6. 状态栏 输出画面扩大比率。
4-6
Advanced Chip Shooter DECAN S2 Administrator’s Guide
Etc
选项设定画面，请勿变更。
Check Speed Condition
确认最佳速度条件与否的功能。
4-7
Tools
简化操作
(shortcut)
菜单

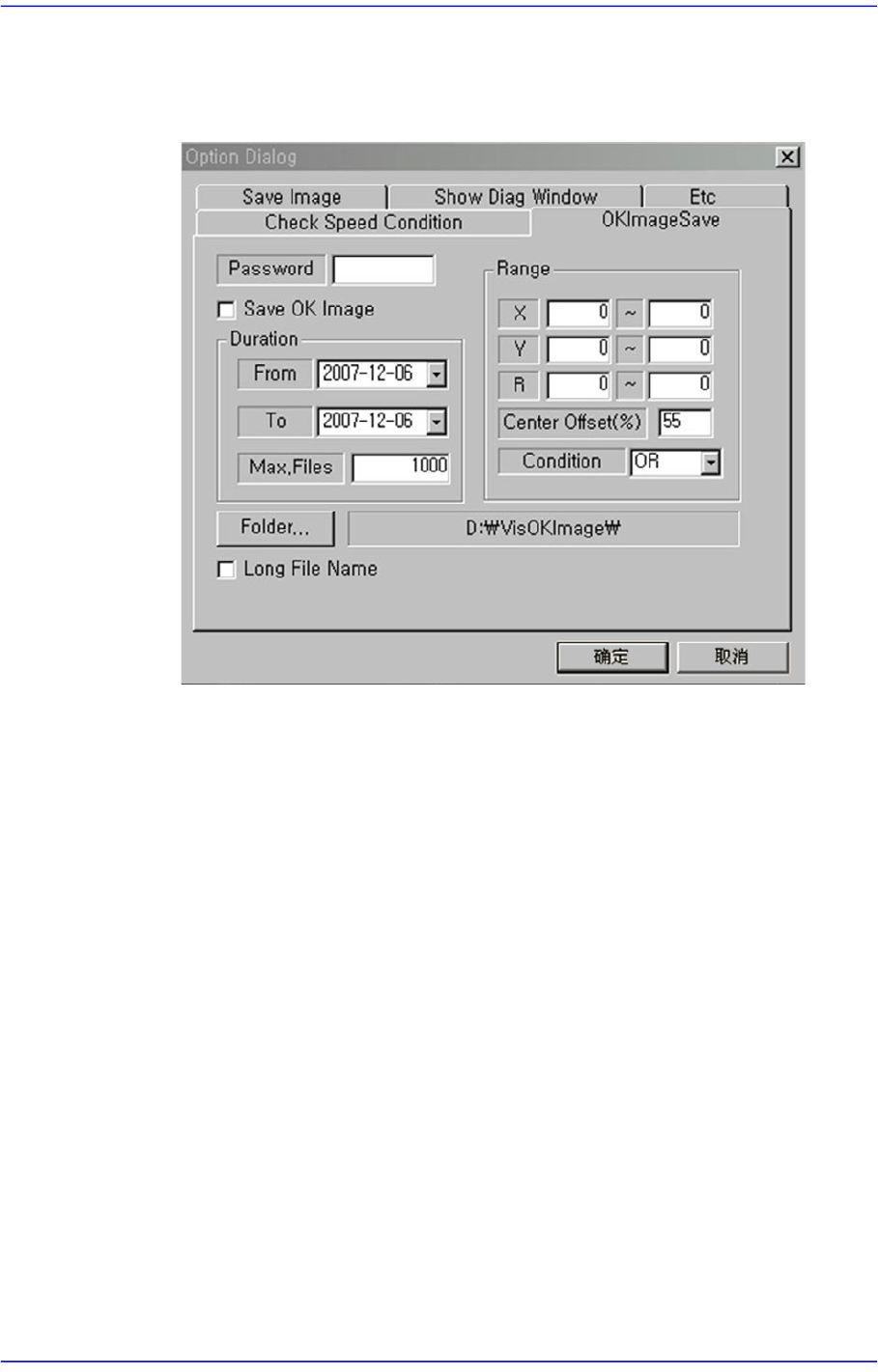

OKImageSave
这是可保存一定范围内的错误和一定期间内错误的功能。最大保存可能个数
为5000个。
Zoom Toolbar…
隐藏或显示Zoom Toolbar。
4.2.1.5. 显示窗
显示摄象机的实际影象，grabbed影象，bitmap形象等。
4.2.1.6. 状态栏
输出画面扩大比率。
4-8
Advanced Chip Shooter DECAN S2 Administrator’s Guide
4.3. ANC 设定
ANC菜单执行设定有关安装在ANC(Auto Nozzle Changer)的吸嘴的构成，包括吸嘴
的吸着，贴装功能的ANC的功能。单击此按钮时显示如下的对话框。
图
4.3 “ANC
设定
…”
对话框
<吸嘴> 组合框
选择要配置在选定装料口的吸嘴。
<选择> 选项按钮
选择将要设定的ANC的编号。
警 告 如果需要手动配置吸嘴，使用<打开开闭器>按钮打开ANC开
关，在按下前面或后面操作板的<EMG>按钮后就可以手动配置
吸嘴。最后释放<EMG>开关并按<复位>按钮，如果不进行此项
步骤，可能会发生人员受伤。
<示教> 领域
用于回转XY轴驱动电动机把选定对象移动到指定的坐标位置或用于获取选定
对象的当前坐标值。
<Light> 按钮
设置ANC Fiducial Mark 示教时使用的基准相机照明。详细事项请参照 “7.1.1
共同
Align Data (7-15
页
) ” 。
